申請日2015.11.06

　　公開(公告)日2016.03.09

　　IPC分類號C02F1/52

　　摘要

　　本實用新型屬于水處理設備技術領域,具體涉及一種水處理加藥裝置，包括支撐架、緩沖箱、電氣控制器及加藥系統，加藥系統包括支架、矩形齒條構件、軸座、不完全齒輪及減速電機，不完全齒輪與矩形齒條構件嚙合，矩形齒條構件頂部和底部設有對稱分布的導桿，支架外部設有防護罩，支架通過法蘭與圓筒頂部連接，圓筒內設有活塞，活塞與支架底部的導桿連接，圓筒一側設有進藥管，另一側設有加藥管，進藥管和加藥管上設有單向閥;緩沖箱一側與加藥管連接，另一側與出藥管連接，出藥管上設有電動閥，出藥管和進藥管上設有橡膠軟管，水箱內設有液位傳感器。本實用新型的設計合理，安全可靠，操作簡便，經久耐用，降低成本，經濟適用。

　　權利要求書

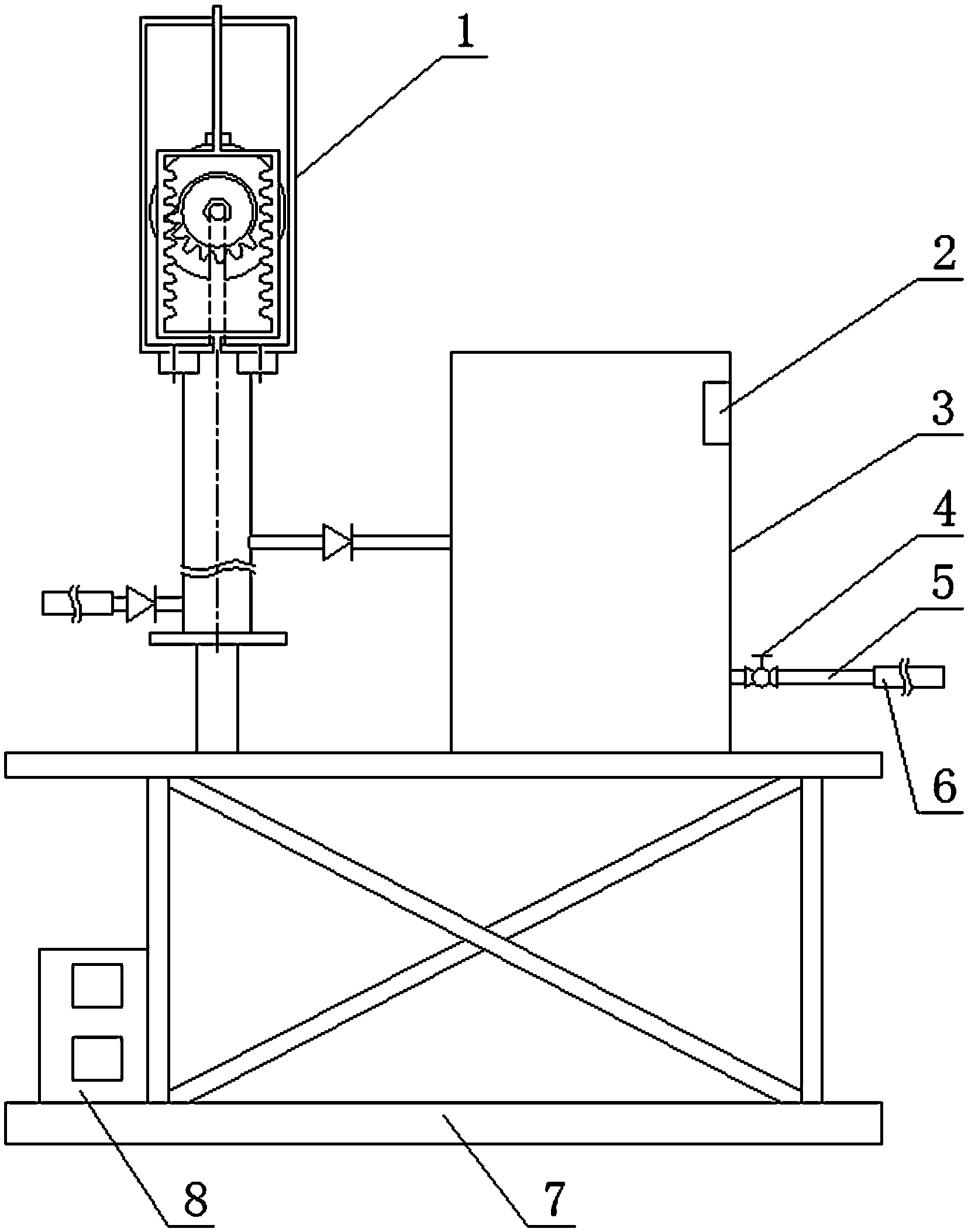

　　1.一種水處理加藥裝置，包括支撐架(7)、緩沖箱(3)、電氣控制器(8)及加藥系統(1)，其特征在于：加藥系統(1)及緩沖箱(3)固定于支撐架(7)上方，加藥系統(1)包括支架(102)、矩形齒條構件(103)、軸座(112)、不完全齒輪(105)及減速電機(104)，軸座(112)固定于支架(102)底部，不完全齒輪(105)通過齒輪軸(113)安裝于軸座(112)頂部，不完全齒輪(105)與矩形齒條構件(103)嚙合，矩形齒條構件(103)頂部和底部設有對稱分布的導桿(101)，導桿(101)位于支架(102)的圓孔內，支架(102)外部設有防護罩(114)，支架(102)通過法蘭(111)與圓筒(106)頂部連接，圓筒(106)通過盲板固定于支撐架(7)上，圓筒(106)內設有活塞(107)，活塞(107)與支架(102)底部的導桿(101)連接，圓筒(106)一側設有進藥管(110)，另一側設有加藥管(109)，進藥管(110)和加藥管(109)上設有單向閥(108);所述的緩沖箱(3)一側與加藥管(109)連接，另一側與出藥管(5)連接，出藥管(5)上設有電動閥(4)，出藥管(5)和進藥管(110)上設有橡膠軟管(6)，水箱內設有液位傳感器(2);所述的電氣控制器(8)通過電纜分別與減速電機(104)、液位傳感器(2)及電動閥(4)連接。

　　2.根據權利要求1所述的一種水處理加藥裝置，其特征在于：所述的電氣控制器(8)內設有微處理器。

　　3.根據權利要求1所述的一種水處理加藥裝置，其特征在于：所述的加藥管(109)的出藥口位于活塞(107)的下方。

　　4.根據權利要求1所述的一種水處理加藥裝置，其特征在于：所述的加藥管(109)的出藥口位于活塞(107)的下方。

　　5.根據權利要求1所述的一種水處理加藥裝置，其特征在于：所述的支撐架(7)的高度為1米至1.5米。

　　6.根據權利要求1所述的一種水處理加藥裝置，其特征在于：所述的橡膠軟管(6)的與進藥管(110)及出藥管(5)的連接處通過卡子緊固。

　　7.根據權利要求1所述的一種水處理加藥裝置，其特征在于：所述的液位傳感器(2)位于緩沖箱(3)的上部。

　　8.根據權利要求1所述的一種水處理加藥裝置，其特征在于：所述的支撐架(7)上設有安裝孔。

　　說明書

　　水處理加藥裝置

　　技術領域：

　　本實用新型屬于水處理設備技術領域,具體涉及一種水處理加藥裝置。

　　背景技術：

　　目前在污水處理過程中，需要加入絮凝劑、助凝劑及其它藥劑以增強污水處理效果，其加藥裝置主要是用磁力泵、計量泵、氣動隔膜泵等進行加藥，每一種藥品需至少設置一個單獨的加藥泵，由于某些藥劑具有腐蝕性，加藥泵容易受到腐蝕而發生損壞，進而影響整個污水處理系統的穩定運行，甚至造成出水水質不合格，發生嚴重的二次污染事故，目前在水處理加藥系統中，還沒有一種經過長期使用后不出現防腐現象的加藥泵，加藥泵的維修及更換費時費力，導致污水處理系統長時間停運，極大地降低了污水處理系統的處理能力和正常運行，影響了企業的經濟效益和社會效益。故此，設計一種能夠避免主要零部件腐蝕的水處理加藥裝置是十分必要的。

　　實用新型內容：

　　本實用新型彌補和改善了上述現有技術的不足之處，提供了一種設計合理，操作簡便，安全可靠，經久耐用，降低成本，經濟適用的水處理加藥裝置，可以大規模地推廣和使用。

　　本實用新型采用的技術方案為：一種水處理加藥裝置，包括支撐架、緩沖箱、電氣控制器及加藥系統，加藥系統及緩沖箱固定于支撐架上方，加藥系統包括支架、矩形齒條構件、軸座、不完全齒輪及減速電機，軸座固定于支架底部，不完全齒輪通過齒輪軸安裝于軸座頂部，不完全齒輪與矩形齒條構件嚙合，矩形齒條構件頂部和底部設有對稱分布的導桿，導桿位于支架的圓孔內，支架外部設有防護罩，支架通過法蘭與圓筒頂部連接，圓筒通過盲板固定于支撐架上，圓筒內設有活塞，活塞與支架底部的導桿連接，圓筒一側設有進藥管，另一側設有加藥管，進藥管和加藥管上設有單向閥;所述的緩沖箱一側與加藥管連接，另一側與出藥管連接，出藥管上設有電動閥，出藥管和進藥管上設有橡膠軟管，水箱內設有液位傳感器;所述的電氣控制器通過電纜分別與減速電機、液位傳感器及電動閥連接。

　　所述的電氣控制器內設有微處理器。

　　所述的加藥管的出藥口位于活塞的下方。

　　所述的導桿與圓筒處于同一條軸線上。

　　所述的支撐架的高度為1米至1.5米。

　　所述的橡膠軟管的與進藥管及出藥管的連接處通過卡子緊固。

　　所述的液位傳感器位于緩沖箱的上部。

　　所述的支撐架上設有安裝孔。

　　本實用新型的有益效果：設計合理，安全可靠，操作簡便，經久耐用，降低成本，經濟適用，易于大規模地推廣和使用。其主要優點如下：

　　1)、在使用過程中，支撐架經過安裝后，出藥管要高于需加藥的水處理系統，這樣利用重力由緩沖箱向水處理系統中進行加藥，不需要通過加藥泵來增壓加藥，避免了使用加藥泵加藥而出現泵腐蝕的現象，省去了泵維修及更換等工序，提高了生產效率和生產效益，設計合理，操作簡便，經濟適用。

　　2)、在減速電機的驅動下，所述的矩形齒條構件能夠通過不完全齒輪的旋轉運動完成上下往復運動，以此來實現活塞的往復運動，并通過進藥管和橡膠軟管從藥桶內抽取藥液輸送至緩沖箱內;而且在抽取藥液的過程中，與藥液接觸的零部件均不是主要部件，避免了主要零部件受到腐蝕，設計合理，加藥效率高，安全可靠，經濟適用。

　　3)、所述液位傳感器的設計，當緩沖箱內的藥液達到警戒值時，通過電氣控制器的控制，減速電機將停止運轉，設計合理，安全可靠。

　　4)、所述電動閥的設計，能夠調節出藥管藥液的流量，操作簡便。

　　5)、所述橡膠軟管的設計，方便從藥桶內抽取藥液及向水處理系統添加藥液，設計合理，操作簡便，成本低廉。

　　6)、所述的活塞與圓筒處于同一個軸線上，在抽藥的過程中，減小了對活塞的磨損，也避免了活塞偏磨的現象，延長了活塞的使用壽命，設計合理，安全可靠，經濟適用。
