申請日2015.11.06
公開(公告)日2016.02.17
IPC分類號B01F7/16; B01F15/00
摘要
本發明公開了一種用于攪拌污水的立式攪拌機，包括支撐板，第一電機、傳動軸、容器，該第一電機安裝在支撐板上，該傳動軸與支撐板轉動連接，該第一電機與傳動軸傳動連接;該傳動軸遠離支撐板的一端設有N個第一攪拌葉;該傳動軸的中部沿軸向設有用于存儲介質的第一存儲空間，該容器通過管道與傳動軸遠離第一攪拌葉的一端轉動連接，該傳動軸遠離第一攪拌葉的一端設有用于將管道與第一存儲空間連通的連接通道;該第一攪拌葉內部形成用于存儲介質的第二存儲空間，該第二存儲空間與第一存儲空間連通，該第一攪拌葉上設有若干排料孔，該排料孔將外界與第二存儲空間連通。本發明攪拌、混合效果提高，結構簡單，使用方便。
權利要求書

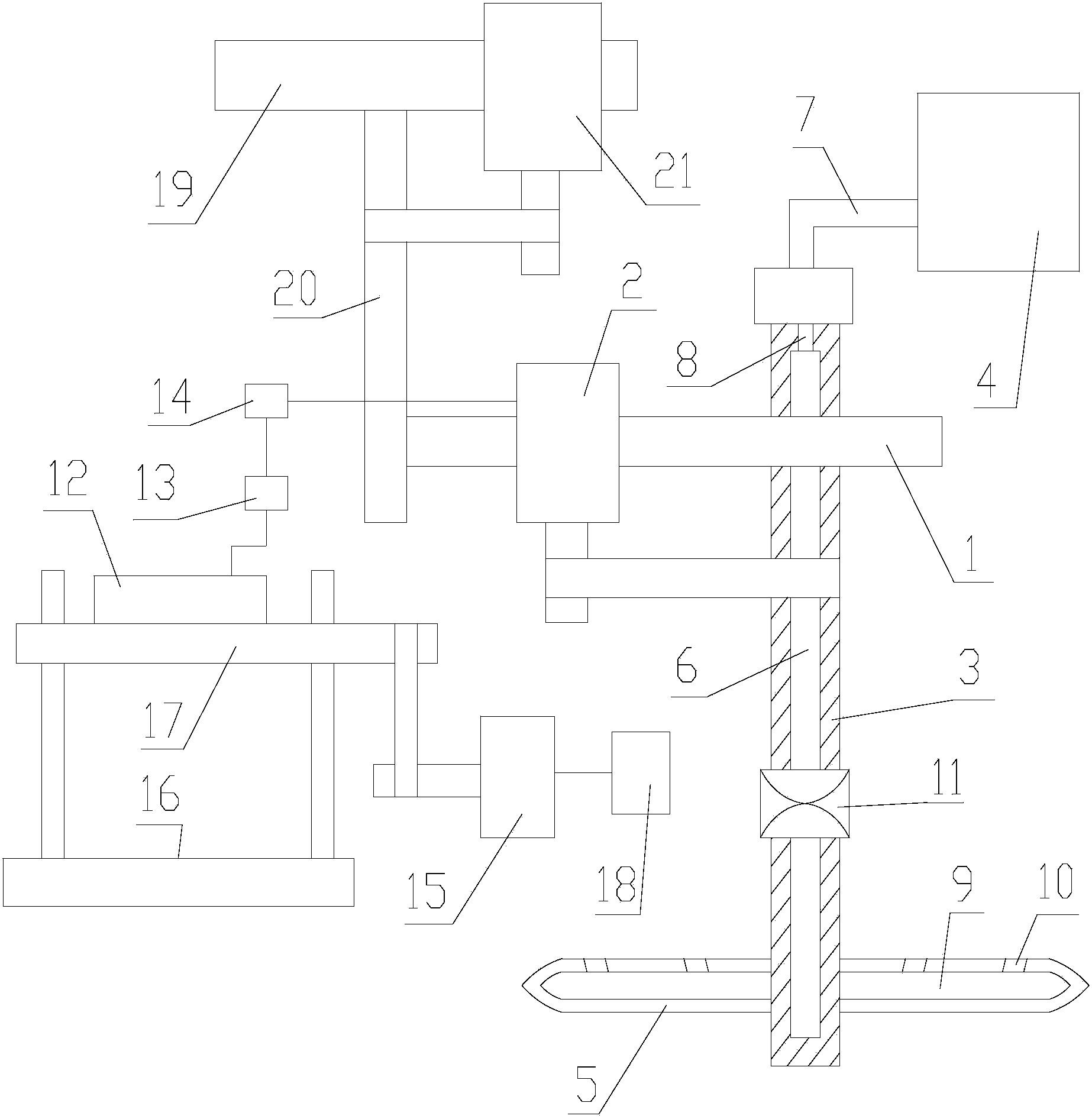

1.一種用于攪拌污水的立式攪拌機，其特征在于：包括支撐板(1)，第一電機(2)、傳動軸(3)、用于向待攪拌區域通入介質的容器(4)，該第一電機 (2)安裝在支撐板(1)上，該傳動軸(3)與支撐板(1)轉動連接，該第一電機(2)與傳動軸(3)傳動連接;
該傳動軸(3)遠離支撐板(1)的一端設有N個第一攪拌葉(5);
該傳動軸(3)的中部沿軸向設有用于存儲介質的第一存儲空間(6)，該容器(4)通過管道(7)與傳動軸(3)遠離第一攪拌葉(5)的一端轉動連接，該傳動軸(3)遠離第一攪拌葉(5)的一端設有用于將管道(5)與第一存儲空間(6)連通的連接通道(8);
該第一攪拌葉(5)內部形成用于存儲介質的第二存儲空間(9)，該第二存儲空間(9)與第一存儲空間(6)連通，該第一攪拌葉(5)上設有若干排料孔 (10)，該排料孔(10)將外界與第二存儲空間(9)連通。
2.根據權利要求1所述的用于攪拌污水的立式攪拌機，其特征在于：該排料孔(10)的頂端向遠離傳動軸(3)的方向傾斜，該排料孔(10)以傳動軸(3) 為中心成均勻分布。
3.根據權利要求1所述的用于攪拌污水的立式攪拌機，其特征在于：立式攪拌機還包括N個第二攪拌葉(11)，N≥2，該第二攪拌葉(11)安裝在傳動軸 (3)上，該第一電機(2)通過傳動軸(3)與第二攪拌葉(11)傳動連接;任意1個第一攪拌葉(5)在垂直于傳動軸(3)軸向的平面內的投影位于相鄰2 個第二攪拌葉(11)在垂直于傳動軸(3)軸向的平面內的投影之間;任意1個第二攪拌葉(11)在垂直于傳動軸(3)軸向的平面內的投影位于相鄰2個第一攪拌葉(5)在垂直于傳動軸(3)軸向的平面內的投影之間。
4.根據權利要求1所述的用于攪拌污水的立式攪拌機，其特征在于：立式攪拌機還包括用于對第一電機(2)供電的供電機構，該供電機構包括太陽能電池板(12)、蓄電池(13)、逆變器(14)，該太陽能電池板(12)依次與蓄電池 (13)、逆變器(14)、第一電機(2)電連接。
5.根據權利要求4所述的用于攪拌污水的立式攪拌機，其特征在于：該供電機構還包括第二電機(15)、支架(16)，該支架(16)上設有轉軸(17)，該轉軸(17)的兩端與支架(16)轉動連接，該太陽能電池板(12)安裝在轉軸 (17)上，該第二電機(15)與轉軸(17)傳動連接，該轉軸(17)的轉速為 15度每小時;
每天六時時，該太陽能電池板(12)豎直設置，該太陽能電池板(12)的表面正對東方設置;
該供電機構還包括時間模塊(18)，該時間模塊(18)與第二電機(15)信號連接，該時間模塊(18)用于限定第二電機(15)的工作時間，僅當時間模塊(18)的時間為六時至十八時時，第二電機(15)驅動轉軸(17)轉動。
6.根據權利要求1所述的用于攪拌污水的立式攪拌機，其特征在于：立式攪拌機還包括橫板(19)、支撐柱(20)、第三電機(21)，該支撐柱(20)與橫板(19)轉動連接，該第三電機(21)與支撐柱(20)傳動連接，該支撐板(1) 與支撐柱(20)連接。
說明書
一種用于攪拌污水的立式攪拌機
技術領域
本發明涉及污水處理設備技術領域，尤其涉及一種用于攪拌污水的立式攪拌機。
背景技術
伴隨我國城市化快速發展，城市生活污水排放量呈快速增長。國家高度重視污水處理與排放。自1998年起城市生活污水排放量超過工業廢水排放量起，城市污水處理事業迅速發展，截止2011年第三季度底，我國已建污水處理廠3 078座，污水處理總能力達1.36億噸/天，實際處理能力約為1.1億噸/天。污水處理攪拌機作為主要的污水處理設備，在污水處理廠內廣泛應用，對其的研究是污水處理廠節能減排的關鍵。
在中國專利申請?zhí)枺?01210169991.7中公開了一種立式潛水曝氣攪拌機。包括潛水第二電機、三腳座、葉輪、導流罩、混合室及進氣罩，其特征是潛水第二電機通過三腳座豎向立式固定在導流罩上，潛水第二電機的伸出軸頭朝下，葉輪固定在潛水第二電機的伸出軸頭上;導流罩固定在帶支承腿的混合室上，混合室內固定有進氣罩，混合氣室周邊均布有多個斜向流道孔，混合室底部設有進氣孔，通過進氣孔可以連接羅茨鼓風機或空壓機。該技術方案攪拌效果不夠理想，需要進一步的改進。
發明內容
為了解決背景技術中存在的技術問題，本發明提出了一種用于攪拌污水的立式攪拌機，攪拌效果好，效率高。
一種用于攪拌污水的立式攪拌機，包括支撐板，第一電機、傳動軸、用于向待攪拌區域通入介質的容器，該第一電機安裝在支撐板上，該傳動軸與支撐板轉動連接，該第一電機與傳動軸傳動連接;
該傳動軸遠離支撐板的一端設有N個第一攪拌葉;
該傳動軸的中部沿軸向設有用于存儲介質的第一存儲空間，該容器通過管道與傳動軸遠離第一攪拌葉的一端轉動連接，該傳動軸遠離第一攪拌葉的一端設有用于將管道與第一存儲空間連通的連接通道;
該第一攪拌葉內部形成用于存儲介質的第二存儲空間，該第二存儲空間與第一存儲空間連通，該第一攪拌葉上設有若干排料孔，該排料孔將外界與第二存儲空間連通。
利用第一電機帶動傳動軸轉動，利用第一攪拌葉對污水進行攪拌、混合。
容器內的介質依次經過第一存儲空間、第二存儲空間后經過排料孔排出。可以利用容器向待攪拌區域通入物料、化學試劑、氧氣等，促進污泥、污水等雜物反應，配合第一攪拌葉轉動，效果更好。
優選的，該排料孔的頂端向遠離傳動軸的方向傾斜，該排料孔以傳動軸為中心成均勻分布;便于介質在離心力的作用下向外分散，雜物也不便進入第二存儲空間。
優選的，立式攪拌機還包括N個第二攪拌葉，N≥2，該第一電機通過傳動軸與第二攪拌葉傳動連接;任意1個第一攪拌葉在垂直于傳動軸軸向的平面內的投影位于相鄰2個第二攪拌葉在垂直于傳動軸軸向的平面內的投影之間;任意1個第二攪拌葉在垂直于傳動軸軸向的平面內的投影位于相鄰2個第一攪拌葉在垂直于傳動軸軸向的平面內的投影之間;為了增加攪拌效率，故增加第二攪拌葉，且讓第一攪拌葉、第二攪拌葉按上述要求進行分布，這樣在進行攪拌污水時，第一攪拌葉、第二攪拌葉能夠相互的配合，能夠協同作業;申請人也經過多次試驗，效果比較理想;效率提高。
優選的，立式攪拌機還包括用于對第一電機供電的供電機構，該供電機構包括太陽能電池板、蓄電池、逆變器，該太陽能電池板依次與蓄電池、逆變器、第一電機電連接;利用太陽能對第一電機供電，節省能源。
優選的，該供電機構還包括第二電機、支架，該支架上設有轉軸，該轉軸的兩端與支架轉動連接，該太陽能電池板安裝在轉軸上，該第二電機與轉軸傳動連接，該轉軸的轉速為15度每小時;
每天六時時，該太陽能電池板豎直設置，該太陽能電池板的表面正對東方設置。
轉軸每天轉動一圈;6點鐘，太陽出來，太陽能電池板豎直設置，正對著太陽，此時，太陽光強度最好，然后，太陽能電池板慢慢轉動，12點時，水平設置，太陽能電池板的表面向上，太陽光強度最好。通過這樣的設計，通過不斷的轉動太陽能電池板，讓照射在太陽能電池板的太陽光的強度最好，提高了太陽利用率，也保證了供電效果。
優選的，該供電機構還包括時間模塊，該時間模塊與第二電機信號連接，該時間模塊用于限定第二電機的工作時間，僅當時間模塊的時間為六時至十八時時第二電機驅動轉軸轉動;夜里沒有陽光時，太陽能電池板沒有必要轉動，避免磨損;第二天6點時，讓其歸位即可。
優選的，立式攪拌機還包括橫板、支撐柱、第三電機，該支撐柱與橫板轉動連接，該第三電機與支撐柱傳動連接，該支撐板與支撐柱連接;利用第三電機帶動支撐柱轉動，進而帶動支撐板、傳動軸、第一攪拌葉、第二攪拌葉轉動，夠?qū)ξ鬯牟煌瑓^(qū)域進行攪拌，根據污水的沉積情況，靈活攪拌，這樣，靈活性好，使用范圍廣，使用更加方便。
本發明中，根據污水、物料的實際情況，靈活的攪拌、混合，提高了攪拌效果;通過第一攪拌葉、第二攪拌葉的設計，攪拌、混合效果明顯提高;整個裝置，結構簡單，使用方便。
