　　摘要

　　本發明公開了一種對污泥高效混合處理的污泥脫水機，包括污泥攪拌箱、兩個攪拌單元，該攪拌單元包括電機、攪拌軸，該電機與攪拌軸傳動連接，該攪拌軸沿軸線依次設有第一攪拌葉、第二攪拌葉，該第一攪拌葉、第二攪拌葉置于污泥攪拌箱內;該第一攪拌葉與垂直于攪拌軸軸向的平面之間的夾角為θ，該第二攪拌葉與垂直于攪拌軸軸向的平面之間的夾角為β，θ與β互補;兩個攪拌單元中的攪拌軸的轉動方向相反;污泥攪拌箱上設有用于進出污泥的加料口、排料口。本發明中，通過第一攪拌葉、第二攪拌葉等的特別設計，大大的增加了污泥攪拌、混合效果，通過容器等的設計，方便向污泥中加入介質以促進污泥反應，也方便攪拌。

　　權利要求書

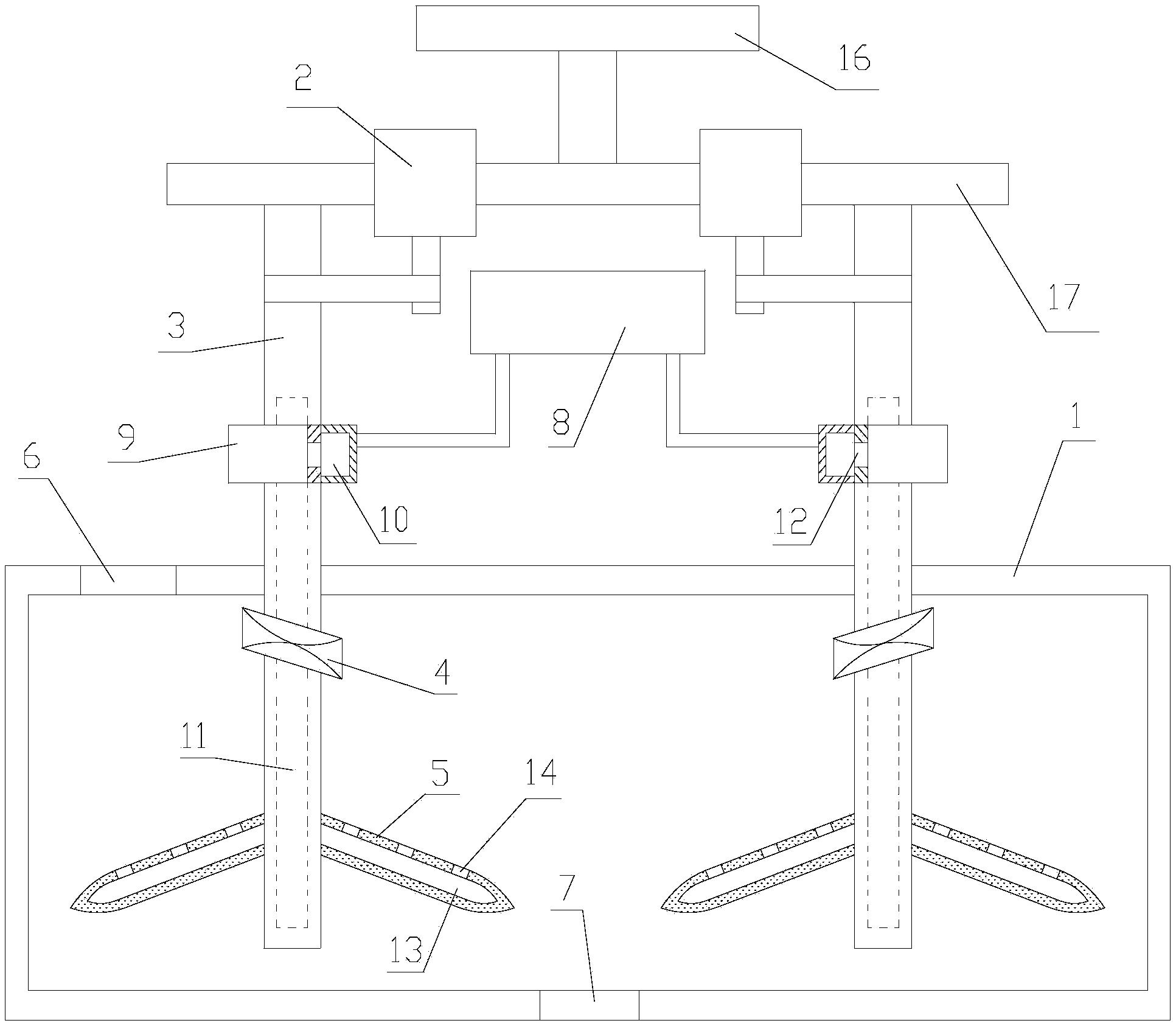

　　1.一種對污泥高效混合處理的污泥脫水機，其特征在于：包括污泥攪拌箱 (1)、兩個攪拌單元，該攪拌單元包括電機(2)、攪拌軸(3)，該電機(2)與攪拌軸(3)傳動連接，該攪拌軸(3)沿軸線依次設有第一攪拌葉(4)、第二攪拌葉(5)，該第一攪拌葉(4)、第二攪拌葉(5)置于污泥攪拌箱(1)內;

　　該第一攪拌葉(4)與垂直于攪拌軸(3)軸向的平面之間的夾角為θ，該第二攪拌葉(5)與垂直于攪拌軸(3)軸向的平面之間的夾角為β，θ與β互補;

　　兩個攪拌單元中的攪拌軸(3)的轉動方向相反;

　　污泥攪拌箱(1)上設有用于進出污泥的加料口(6)、排料口(7);

　　該污泥攪拌箱(1)的箱壁上間隔設有若干輔助混合單元，該輔助混合單元包括兩個擋料板(15)，兩個擋料板(15)成“八”型設置。

　　2.根據權利要求1所述的對污泥高效混合處理的污泥脫水機，其特征在于：污泥脫水機還包括用于向污泥攪拌箱(1)內通入介質的容器(8)，

　　該攪拌軸(3)上包裹有儲料倉(9)，該儲料倉(9)與攪拌軸(3)轉動連接，該儲料倉(9)的兩端與攪拌軸(3)密封連接，該儲料倉(9)與攪拌軸(3) 的側壁之間形成用于存儲介質的容納空間(10)，該容納空間(10)與容器(8) 連通;

　　該攪拌軸(3)的中部沿軸向設有用于存儲介質的存儲空間(11)，該攪拌軸(3)位于儲料倉(9)的區域的側壁上設有用于連通存儲空間(11)與容納空間(10)的連接通道(12);

　　該第二攪拌葉(5)內部形成用于存儲介質的收容空間(13)，該收容空間 (13)與存儲空間(11)連通，該第二攪拌葉(5)上設有若干排料孔(14)，該排料孔(14)將外界與收容空間(13)連通。

　　3.根據權利要求2所述的對污泥高效混合處理的污泥脫水機，其特征在于：該排料孔(14)的頂端向遠離攪拌軸(3)的方向傾斜，該排料孔(14)以攪拌軸(3)為中心成均勻分布。

　　4.根據權利要求1所述的對污泥高效混合處理的污泥脫水機，其特征在于：任意輔助混合單元中擋料板(15)的底端與污泥攪拌箱(1)的底端之間的距離均不相等。

　　5.根據權利要求1所述的對污泥高效混合處理的污泥脫水機，其特征在于：該第一攪拌葉(4)、第二攪拌葉(5)在垂直于攪拌軸(3)軸向的平面的投影成間隔分布。

　　6.根據權利要求1所述的對污泥高效混合處理的污泥脫水機，其特征在于：污泥脫水機還包括升降缸(16)、支撐板(17)，該電機(2)安裝在支撐板 (17)，該攪拌軸(3)與支撐板(17)轉動連接，該升降缸(16)與支撐板(17) 傳動連接，該攪拌軸(3)成豎直分布，該升降缸(16)驅動支撐板(17)、電機(2)、攪拌軸(3)沿豎直方向位移。

　　7.根據權利要求1所述的對污泥高效混合處理的污泥脫水機，其特征在于：該θ為10-18度，該β為162-170度。

　　說明書

　　一種對污泥高效混合處理的污泥脫水機

　　技術領域

　　本發明涉及污泥處理設備技術領域，尤其涉及一種對污泥高效混合處理的污泥脫水機。

　　背景技術

　　城市生活污水和工業廢水經過污水處理廠的處理，達標后排放，是保護水資源和城市生態環境建設必不可少的環境工程措施。城市污水處理廠在處理工業廢水和生活污水的同時產生的污泥，除了以礦物形式存在的無機組分外，還含有大量的難降解有機污染物和多種金屬元素，這類污泥通常被稱為城市污泥。由于城市污泥的含水率高，數量大，且富集高濃度的污染物，如果不能得到妥善地處理或處置，不僅直接影響到城市污水處理廠的正常運行，更重要的是會給環境帶來嚴重的二次污染。隨著人們對環境污染控制認識的加深，國家對污泥處理指定了相應的要求，即要符合“減量化、穩定化、無害化和資源化”的原則。

　　因此，污泥在處理上是非常慎重的，在污水的治理和處理中，污泥脫水機的選型設計極其關鍵。

　　在中國專利申請?zhí)枺?01420818631.X中公開了一種污泥脫水機，其能夠?qū)ξ鬯�和污泥進行有效的脫水，并降低了能源消耗。所述污泥脫水機主要由以下部分構成：外殼、電機、濾液回收槽、具有螺旋葉片的旋轉軸、帶有孔的脫水腔、擋泥板。該技術方案攪拌效果不夠理想，污泥處理效果不好，有待進一步的改進。

　　發明內容

　　為了解決背景技術中存在的技術問題，本發明提出了一種對污泥高效混合處理的污泥脫水機，混合污泥均勻，處理速度快。

　　一種對污泥高效混合處理的污泥脫水機，包括污泥攪拌箱、兩個攪拌單元，該攪拌單元包括電機、攪拌軸，該電機與攪拌軸傳動連接，該該攪拌軸沿軸線依次設有第一攪拌葉、第二攪拌葉，該第一攪拌葉、第二攪拌葉置于污泥攪拌箱內;

　　該第一攪拌葉與垂直于攪拌軸軸向的平面之間的夾角為θ，該第二攪拌葉與垂直于攪拌軸軸向的平面之間的夾角為β，θ與β互補，讓第一攪拌葉、第二攪拌葉攪拌污泥時，污泥的螺旋角度、方向均不相等，這樣就提高了混合效果;

　　兩個攪拌單元中的攪拌軸的轉動方向相反，這樣設計，在攪拌污泥時，兩個攪拌單元驅動污泥的轉動方向相反，并相互影響，這樣就提高攪拌、混合效果;

　　污泥攪拌箱上設有用于進出污泥的加料口、排料口，污泥從加料口加入污泥污泥攪拌箱，經攪拌、混合后從排料口排出，進行后續干化處理即可;

　　該污泥攪拌箱的箱壁上間隔設有若干輔助混合單元，該輔助混合單元包括兩個擋料板，兩個擋料板成“八”型設置。

　　增加輔助混合單元是為了增大污泥混合效果，每個輔助混合單元包括兩個擋料板，在攪拌單元的作用下，污泥先沿一個擋料板表面上升，在沿另一個擋料板的表面下降，這樣能夠讓污泥在豎直方向位移，讓污泥在豎直方向的位移變化，增大了污泥混合效果。

　　優選的，污泥脫水機還包括用于向污泥攪拌箱內通入介質的容器，可以利用容器向污泥中加入絮凝劑等，以促進污泥反應。

　　該攪拌軸上包裹有儲料倉，該儲料倉與攪拌軸轉動連接，該儲料倉的兩端與攪拌軸密封連接，該儲料倉與攪拌軸的側壁之間形成用于存儲介質的容納空間，該容納空間與容器連通;

　　該攪拌軸的中部沿軸向設有用于存儲介質的存儲空間，該攪拌軸位于儲料倉的區域的側壁上設有用于連通存儲空間與容納空間的連接通道;

　　該第二攪拌葉內部形成用于存儲介質的收容空間，該收容空間與存儲空間連通，該第二攪拌葉上設有若干排料孔，該排料孔將外界與收容空間連通。

　　容器內的介質依次經過容納空間、連接通道、存儲空間、收容空間后經過排料孔排除�？梢岳�用容器向污泥中通入物料、化學試劑、氧氣等，促進污泥反應，配合第二攪拌葉轉動，效果更好

　　優選的，該排料孔的頂端向遠離攪拌軸的方向傾斜，該排料孔以攪拌軸為中心成均勻分布。

　　這樣配合第二攪拌葉轉動時，介質分散更加均勻，混合效果更好，污泥也不易進入第二攪拌葉內。

　　優選的，任意輔助混合單元中擋料板的底端與污泥攪拌箱的底端之間的距離均不相等，輔助混合單元分布無序，污泥位移沒有規律，這樣，污泥混合更加均勻。

　　優選的，該第一攪拌葉、第二攪拌葉在垂直于攪拌軸軸向的平面的投影成間隔分布，讓第一攪拌葉、第二攪拌葉按上述要求進行分布，這樣在進行攪拌污水時，第一攪拌葉、第二攪拌葉能夠相互的配合，能夠協同作業，攪拌污泥時不會相互影響，提高了攪拌效果。

　　優選的，污泥脫水機還包括升降缸、支撐板，該電機安裝在支撐板，該攪拌軸與支撐板轉動連接，該升降缸與支撐板傳動連接，該攪拌軸成豎直分布，該升降缸驅動支撐板、電機、攪拌軸沿豎直方向位移。

　　優選的，該θ為10-18度，該β為162-170度，θ越大，攪拌效果越好，但是，第一攪拌葉收到污泥阻力越大，對第一攪拌葉的強度等性能要求更高，因而會導致制造難度變大，成本變高;β越小，攪拌效果越好，但是，第二攪拌葉收到污泥阻力越大，對第二攪拌葉的強度等性能要求更高，因而會導致制造難度變大，成本變高;因此，綜合分析，該θ為10-18度，該β為162-170 度時經濟性最好。

　　本發明中，通過第一攪拌葉、第二攪拌葉等的特別設計，大大的增加了污泥攪拌、混合效果，通過容器等的設計，方便向污泥中加入介質以促進污泥反應，也方便攪拌;該裝置對污泥攪拌效果良好，為后續污泥干化處理奠定了堅實的基礎。
