申請日2015.11.06

　　公開(公告)日2016.02.17

　　IPC分類號C02F9/12; C02F11/00; C02F101/20

　　摘要

　　本發明公開了一種磁分離式污水處理系統，包括管路相接的廢水緩沖池、加藥裝置、磁混凝反應裝置、轉鼓磁格柵分離機、磁回收裝置及污泥處理設備。本發明利用轉鼓磁格柵分離機等設備的綜合利用，不僅能夠大量、穩定并快速完成重金屬?gòu)U水處理，而且系統緊湊、占地面積小，所采用的磁粉回收裝置，能夠降低污水處理成本，降低能源損耗。

　　權利要求書

　　1.一種磁分離式污水處理系統，其特征在于：包括廢水緩沖池、加藥裝置、磁混凝反應裝置、轉鼓磁格柵分離機、磁回收裝置及污泥處理設備，廢水緩沖池的出口端通過第一管路連接在磁混凝反應器的進口端處，加藥裝置上設有助凝劑存儲罐及混凝劑存儲罐，助凝劑存儲罐的出口端通過第二管路連接在磁混凝反應器的進口端處，混凝劑存儲罐的出口端通過第三管路連接在磁混凝反應器的進口端處，磁混凝反應裝置的出口端連接在轉鼓磁格柵分離機的污水進水口處，轉鼓磁格柵分離機上還設有凈水排出口及分離機污泥排出口，分離機污泥排出口通過第四管路連接在磁回收裝置的進口端，磁回收裝置的磁粉排出口通過第五管路連接在磁混凝反應器的進口端處，磁回收裝置的污泥排出口通過第六管路連接在污泥處理設備上。

　　2.根據權利要求1所述的磁分離式污水處理系統，其特征在于：所述轉鼓磁格柵分離機包括箱體，箱體的內腔中橫向架設有轉鼓磁格柵，污水進水口設置在箱體的側壁上，并與轉鼓磁格柵密封連通，轉鼓磁格柵包括呈橫向旋轉支撐在箱體內腔中的格柵中心軸，格柵中心軸上套設有若干個呈間隙排列的磁環，相鄰的磁環上端之間設有刮渣齒，刮渣齒的下方設有集渣斗，集渣斗的上端承接口長度不小于所有磁環排列安裝后的整體長度，凈水排出口設置在低于集渣斗上端承接口高度的任意箱體壁上;所述格柵中心軸沿其軸向方向上還設有螺旋輸送機，螺旋輸送機的機殼與集渣斗的底部相連通，螺旋輸送機的一端伸出箱體，并開設有分離機污泥排出口，螺旋輸送機與轉鼓磁格柵分別動力連接在螺旋輸送機動力機構與轉鼓磁格柵動力機構上。

　　說明書

　　磁分離式污水處理系統

　　技術領域

　　本發明涉及一種污水處理系統，具體涉及一種磁分離式污水處理系統。

　　背景技術

　　水資源的匱乏、經濟的持續增長、人口的增多，必將導致水價格的不斷提高，因此，大力發展污水回用事業，不僅能節約有限的水資源，緩解日趨突出的用水緊張矛盾，而且能減少污水的排放，減輕對周圍水體的污染，改善人類居住環境，還能節約大量水資源費。污水回用是促進經濟、環境、社會協調發展的重要舉措，存在著巨大的商機。

　　在廢水的處理過程中，通常采用化學沉淀法，其存在著所需場地面積大，處理時間長，運行操作繁瑣等的缺點。

　　發明內容

　　本發明的目的在于克服上述現有技術的不足，提供一種占地面積小、施工方便、能夠穩定并快速完成重金屬?gòu)U水處理的磁分離式污水處理系統。

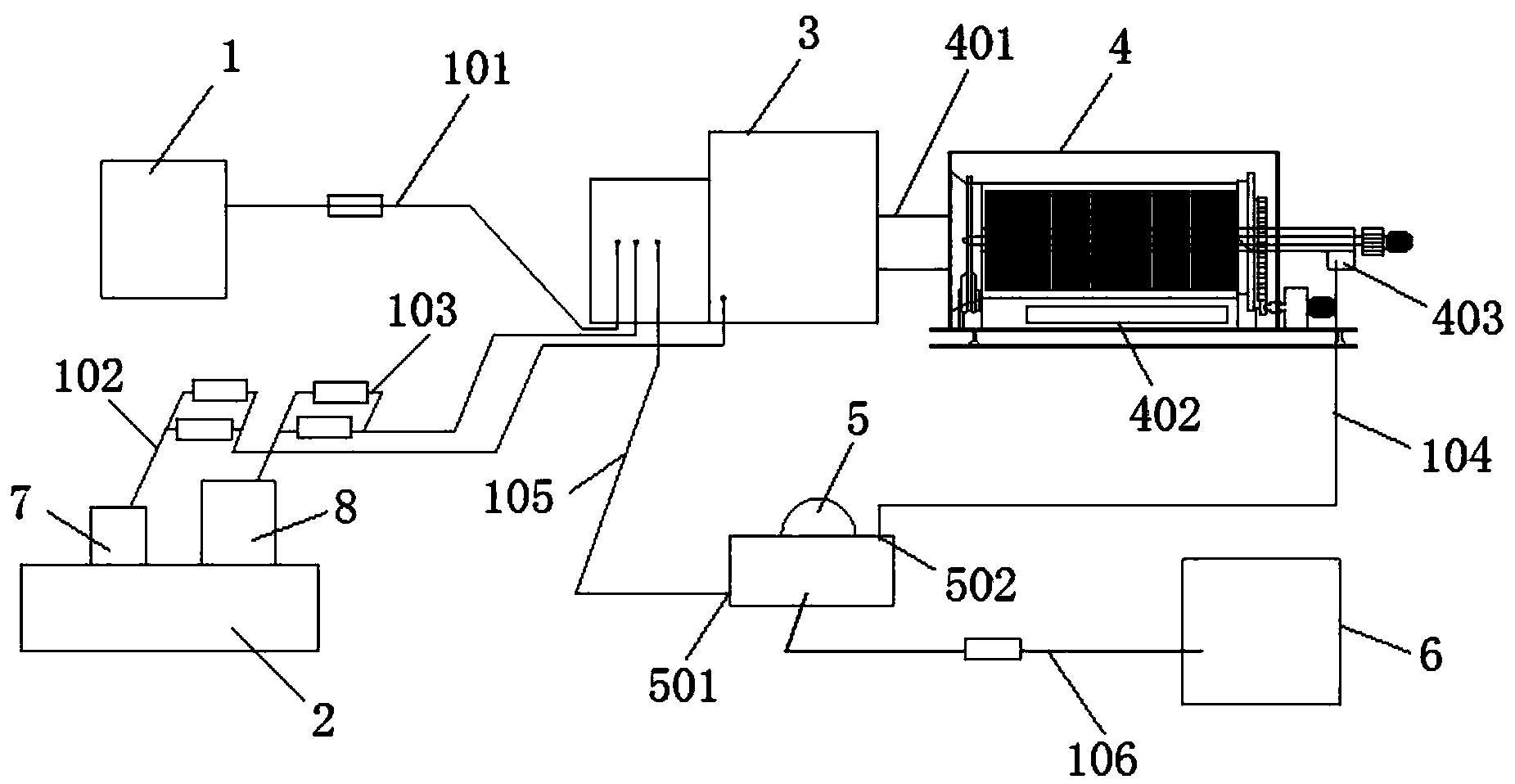

　　一種磁分離式污水處理系統，包括廢水緩沖池、加藥裝置、磁混凝反應裝置、轉鼓磁格柵分離機、磁回收裝置及污泥處理設備，廢水緩沖池的出口端通過第一管路連接在磁混凝反應器的進口端處，加藥裝置上設有助凝劑存儲罐及混凝劑存儲罐，助凝劑存儲罐的出口端通過第二管路連接在磁混凝反應器的進口端處，混凝劑存儲罐的出口端通過第三管路連接在磁混凝反應器的進口端處，磁混凝反應裝置的出口端連接在轉鼓磁格柵分離機的污水進水口處，轉鼓磁格柵分離機上還設有凈水排出口及分離機污泥排出口，分離機污泥排出口通過第四管路連接在磁回收裝置的進口端，磁回收裝置的磁粉排出口通過第五管路連接在磁混凝反應器的進口端處，磁回收裝置的污泥排出口通過第六管路連接在污泥處理設備上。

　　作為上述技術方案的進一步描述：

　　所述轉鼓磁格柵分離機包括箱體，箱體的內腔中橫向架設有轉鼓磁格柵，污水進水口設置在箱體的側壁上，并與轉鼓磁格柵密封連通，轉鼓磁格柵包括呈橫向旋轉支撐在箱體內腔中的格柵中心軸，格柵中心軸上套設有若干個呈間隙排列的磁環，相鄰的磁環上端之間設有刮渣齒，刮渣齒的下方設有集渣斗，集渣斗的上端承接口長度不小于所有磁環排列安裝后的整體長度，凈水排出口設置在低于集渣斗上端承接口高度的任意箱體壁上;所述格柵中心軸沿其軸向方向上還設有螺旋輸送機，螺旋輸送機的機殼與集渣斗的底部相連通，螺旋輸送機的一端伸出箱體，并開設有分離機污泥排出口，螺旋輸送機與轉鼓磁格柵分別動力連接在螺旋輸送機動力機構與轉鼓磁格柵動力機構上。

　　本發明利用轉鼓磁格柵分離機等設備的綜合利用，不僅能夠大量、穩定并快速完成廢水處理，而且系統緊湊、占地面積小，所采用的磁粉回收裝置，能夠降低污水處理成本，降低能源損耗。
