申請日2017.01.10

　　公開(公告)日2017.09.08

　　IPC分類號C02F1/52; C02F1/44

　　摘要

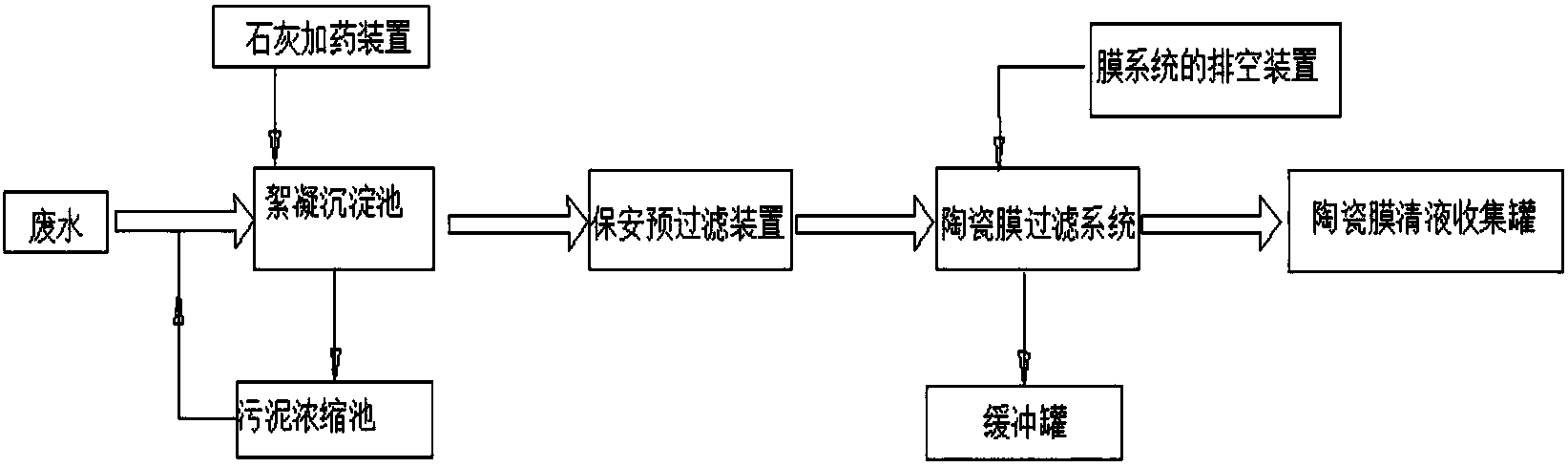

　　本實用新型涉及一種火電廠廢水處理的一級絮凝微濾裝置，依次包括絮凝沉淀單元和陶瓷膜微濾單元，其中，絮凝沉淀單元包括絮凝沉淀池、污泥濃縮池和石灰加藥裝置;陶瓷膜微濾單元包括保安預過濾裝置、陶瓷膜過濾裝置和膜系統的排空裝置;陶瓷膜過濾裝置包括陶瓷膜過濾系統、陶瓷膜清液收集罐和緩沖罐;經過絮凝沉淀單元的廢水，進入保安預過濾裝置，經預過濾的物料進入陶瓷膜過濾系統;濾清液去陶瓷膜清液收集罐，濃縮液則回流至緩沖罐。本實用新型減少了設備占地面積，提高過濾的效率;保證系統連續運行;提高了膜的使用壽命，降低了運行成本。

　　權利要求書

　　1.一種火電廠廢水處理的一級絮凝微濾裝置，其特征在于：依次包括絮凝沉淀單元和陶瓷膜微濾單元;

　　其中，絮凝沉淀單元包括絮凝沉淀池、污泥濃縮池和石灰加藥裝置;污泥濃縮池的沉淀物出口與絮凝沉淀池進口連接，石灰加藥裝置的加藥口與絮凝沉淀池連接;

　　陶瓷膜微濾單元包括保安預過濾裝置、陶瓷膜過濾裝置和膜系統的排空裝置;保安預過濾裝置的出口與陶瓷膜過濾裝置的進口連接，膜系統的排空裝置與陶瓷膜過濾裝置連接;絮凝沉淀池的清液出口與保安預過濾裝置的進口連接;

　　所述陶瓷膜過濾裝置包括陶瓷膜過濾系統、陶瓷膜清液收集罐和緩沖罐;陶瓷膜過濾系統分別與陶瓷膜清液收集罐和緩沖罐連接;

　　陶瓷膜過濾系統出口的濾清液去陶瓷膜清液收集罐，濃縮液則回流至緩沖罐。

　　2.如權利要求1所述的一級絮凝微濾裝置，其特征在于：絮凝沉淀池采用高密池。

　　3.如權利要求1所述的一級絮凝微濾裝置，其特征在于：石灰加藥裝置包含布袋除塵器、石灰粉倉、振料器、下料器、制備箱和計量箱;

　　其中，布袋除塵器設置于石灰粉倉上方，振料器位于石灰粉倉內部，下料器位于石灰粉倉下方，制備箱位于石灰粉倉下方且與下料器連接，計量箱與制備箱連接。

　　4.如權利要求1所述的一級絮凝微濾裝置，其特征在于：陶瓷膜過濾裝置配置清洗系統。

　　5.如權利要求1所述的一級絮凝微濾裝置，其特征在于：膜系統的排空裝置采用壓縮空氣吹掃的方式。

　　說明書

　　一種火電廠廢水處理的一級絮凝微濾裝置

　　技術領域

　　本實用新型涉及一種絮凝微濾裝置，尤其是應用與火電廠廢水一級處理的絮凝微濾裝置。

　　背景技術

　　隨著人們對環保要求的日益提高，針對燃煤電廠污染物排放的標準也日趨嚴格。因而，廢水零排放成為很多電廠的目標。電廠排污水成分復雜，包括懸浮物、膠體、大部分硬度、硅、COD、氟離子、重金屬等物除質，需要多種工藝和技術進行去除分離。傳統的廢水處理主要通過絮凝、沉淀、澄清的步驟。其中絮凝沉降處理主要通過加入絮凝劑，再進行固液分離。這通常需要安裝過濾設備實現，傳統的過濾設備不僅安裝成本高，而且占地面積大。同時，在現有技術中，對于絮凝劑的加藥裝置沒有進行精細的設計，使得絮凝劑的含量不符合工藝要求或者不能在反應過程進行調節，因而不能達到充分絮凝，去除污染物的目的。最后，傳統的過濾設備通常需要定期維護，在維護期間電廠就需要停止運行或者另外設置備用設備，這無疑又增加了電廠的運行成本。

　　發明內容

　　為了解決上述問題，本實用新型提供的技術方案是：一種火電廠廢水處理的一級絮凝微濾裝置，其特征在于：依次包括絮凝沉淀單元和陶瓷膜微濾單元;

　　其中，絮凝沉淀單元包括絮凝沉淀池、污泥濃縮池和石灰加藥裝置;污泥濃縮池的沉淀物出口與絮凝沉淀池進口連接，石灰加藥裝置的加藥口與絮凝沉淀池連接;

　　陶瓷膜微濾單元包括保安預過濾裝置、陶瓷膜過濾裝置和膜系統的排空裝置;保安預過濾裝置的出口與陶瓷膜過濾裝置的進口連接，膜系統的排空裝置與陶瓷膜過濾裝置連接;絮凝沉淀池的清液出口與保安預過濾裝置的進口連接;

　　所述陶瓷膜過濾裝置包括陶瓷膜過濾系統、陶瓷膜清液收集罐和緩沖罐;陶瓷膜過濾系統分別與陶瓷膜清液收集罐和緩沖罐連接;

　　陶瓷膜過濾系統出口的濾清液去陶瓷膜清液收集罐，濃縮液則回流至緩沖罐。

　　作為優選，絮凝沉淀池采用高密池。

　　更進一步地，石灰加藥裝置包含布袋除塵器、石灰粉倉、振料器、下料器、制備箱和計量箱;其中，布袋除塵器設置于石灰粉倉上方，振料器位于石灰粉倉內部，下料器位于石灰粉倉下方，制備箱位于石灰粉倉下方且與下料器連接，計量箱與制備箱連接。

　　更進一步地，緩沖罐在過濾過程中排出濃渣。

　　作為優選，陶瓷膜過濾裝置配置清洗系統。

　　作為優選，當陶瓷膜系統內殘留液需要排放則啟動膜系統的排空裝置;膜系統的排空裝置采用壓縮空氣吹掃的方式。

　　本實用新型采用絮凝沉淀池和陶瓷膜過濾裝置，不僅減少占地面積，而且大幅度提高了過濾的效率。第二，加藥裝置經過特殊設計，能夠根據流量自動調整加藥量從而保證污染物能充分絮凝。第三，陶瓷膜過濾裝置清洗系統，能夠保證陶瓷膜過濾裝置能夠?qū)崟r(shí)清洗，從而保證系統連續運行。第四，膜系統的排空裝置，不僅能夠提高反應效率，而且提高了膜的使用壽命，降低了運行成本。
