申請?zhí)?shy;CN201520879482.2

　　申請日2015.11.06

　　公開(公告)號­CN205078986U

　　公開(公告)日2016.03.09

　　IPC分類號F16L55/32; F16L101/30

　　摘要

　　本實用新型涉及一種輪船式污水管道機器人，其特征在于：船殼底部為楔形結構，船殼前端頂部固定連接有攝像頭，攝像頭兩側各有一個照明燈，電動風扇固定連接在船殼后端頂部，船殼后端為空腔結構作為控制儀器艙，輪支架垂直連接在船殼前端底部，劃水輪的輪軸與輪緣之間設有軸承;劃水輪內側設有內齒輪、外側設有爬坡齒,輪支架下端與劃水輪的輪軸固定連接，電機支座固定連接在劃水輪的輪軸空腔內，電機固定連接在電機支座上，電機的輸出軸的主動輪與劃水輪的內齒輪嚙合。其能在污水環境使用，既能在淺水段的泥漿中行駛、也能在深水段行駛，還能翻越垃圾障礙。

　　權利要求書

　　1.輪船式污水管道機器人，其特征在于：船殼底部為楔形結構，船殼前端頂部固定連接有攝像頭，攝像頭兩側各有一個照明燈，電動風扇固定連接在船殼后端頂部，船殼后端為空腔結構作為控制儀器艙，輪支架垂直連接在船殼前端底部，劃水輪的輪軸與輪緣之間設有軸承;劃水輪內側設有內齒輪、外側設有爬坡齒,輪支架下端與劃水輪的輪軸固定連接，電機支座固定連接在劃水輪的輪軸空腔內，電機固定連接在電機支座上，電機的輸出軸的主動輪與劃水輪的內齒輪嚙合。

　　說明書

　　輪船式污水管道機器人

　　技術領域

　　本實用新型涉及一種輪船式污水管道機器人，特別涉及一種在城市污水管道、暗渠內行駛，用于檢查、取樣、定位的機器人。

　　背景技術

　　目前市場上的管道機器人按驅動方式有：爬行式、輪式、船式。爬行式主要適用于凈水、內壁光滑的較小直徑的管道;輪式適用于較大直徑的管道，但是要求水深不超過10cm泥漿厚度小于5cm的凈水管道;船式雖然可以在深水區使用，但是污水管道內雜物多、水深不同、污染程度不同，里面樹枝、垃圾極多，小船很難在污水管道內順利前進。因此需要開發一種能夠水路兩棲的有一定越障礙能力的新型污水管道機器人。

　　發明內容

　　本實用新型的目的是提供一種輪船式污水管道機器人，其能在污水環境使用，既能在淺水段的泥漿中行駛、也能在深水段行駛，還能翻越垃圾障礙。

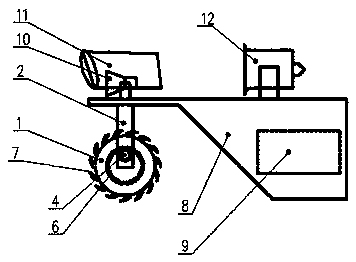

　　本實用新型的技術方案是這樣實現的：輪船式污水管道機器人，其特征在于：船殼底部為楔形結構，船殼前端頂部固定連接有攝像頭，攝像頭兩側各有一個照明燈，電動風扇固定連接在船殼后端頂部，船殼后端為空腔結構作為控制儀器艙，輪支架垂直連接在船殼前端底部，劃水輪的輪軸與輪緣之間設有軸承;劃水輪內側設有內齒輪、外側設有爬坡齒,輪支架下端與劃水輪的輪軸固定連接，電機支座固定連接在劃水輪的輪軸空腔內，電機固定連接在電機支座上，電機的輸出軸的主動輪與劃水輪的內齒輪嚙合。

　　本實用新型的積極效果是其易于在污水管道內有樹枝、塑料袋、樹葉、碎布條等垃圾的環境中行駛;劃水輪尺寸較大，有足夠容積提供浮力、輪體內可以容納電機、電池、減速器;劃水輪外側設有爬坡齒易于撥開或爬過漂浮的雜物,同時還能避免塑料布等雜物纏繞在旋轉軸上;船體底部設計成楔形，易于爬過雜物。
