申請日2017.01.10

　　公開(公告)日2017.08.29

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了餐廚垃圾廢水處理除磷裝置，包括反應器和鎂鹽添加裝置，所述反應器內接種有好氧活性污泥，所述反應器上部設有進水口和鎂鹽投放口，所述反應器的進水口經進水管道連接至厭氧處理裝置的出水口，所述進水管道上設有進水泵;所述反應器內下部的反應區設有曝氣裝置，所述反應器內的上部設有斜板分離裝置，所述斜板分離裝置上部連接至所述反應器的出水口;所述反應器的底部設有連接至斜板沉淀器進口的排泥管道，所述排泥管道上設有污泥泵，所述斜板沉淀器上部出水經回流管道回流至所述反應器。本實用新型提供的餐廚垃圾廢水處理除磷裝置，其結構簡單、運行方便，對餐廚垃圾廢水具有良好的除磷效果。

         權利要求書

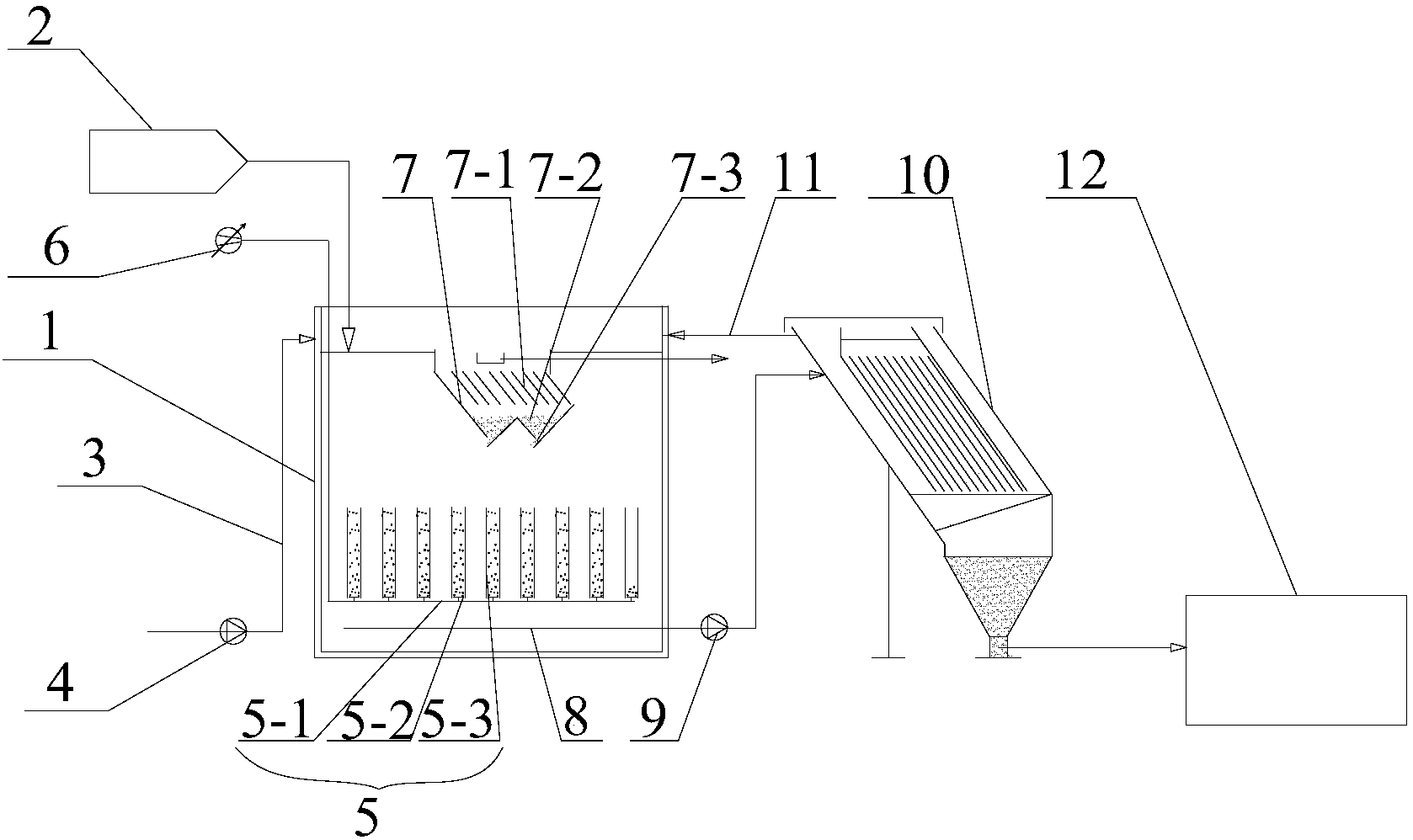

　　1.餐廚垃圾廢水處理除磷裝置，其特征在于：包括反應器(1)和鎂鹽添加裝置(2)，所述反應器(1)內接種有好氧活性污泥，所述反應器(1)上部設有進水口和鎂鹽投放口，所述反應器(1)的進水口經進水管道(3)連接至厭氧處理裝置的出水口，所述進水管道(3)上設有進水泵(4);所述反應器(1)內下部的反應區設有曝氣裝置(5)，所述反應器(1)內的上部設有斜板分離裝置(7)，所述斜板分離裝置(7)上部連接至所述反應器(1)的出水口;所述反應器(1)的底部設有連接至斜板沉淀器(10)的排泥管道(8)，所述排泥管道(8)上設有污泥泵(9)，所述斜板沉淀器(10)上部出水經回流管道(11)回流至所述反應器(1)。

　　2.根據權利要求1所述的餐廚垃圾廢水處理除磷裝置，其特征在于：所述斜板分離裝置(7)包括上下布置的斜板分離區(7-1)和沉淀區(7-2)，所述沉淀區(7-2)包括多個倒錐形沉淀部，所述沉淀部的底部設有污泥排口(7-3)。

　　3.根據權利要求1或2所述的餐廚垃圾廢水處理除磷裝置，其特征在于：所述曝氣裝置(5)包括設置在所述反應器(1)下部的曝氣管(5-1)和設置在所述曝氣管(5-1)上的若干個曝氣頭(5-2)，所述曝氣管(5-1)連接至鼓風機(6)。

　　4.根據權利要求3所述的餐廚垃圾廢水處理除磷裝置，其特征在于：所述曝氣頭(5-2)上設有氣提筒(5-3)。

　　說明書

　　餐廚垃圾廢水處理除磷裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，特別涉及一種餐廚垃圾廢水處理除磷裝置。

　　背景技術

　　餐廚垃圾主要成分包括米和面粉類食物殘余、蔬菜、動植物油、肉骨等，從化學組成上，有淀粉、纖維素、蛋白質、脂類和無機鹽。目前國內主流的餐廚垃圾處理技術是，將餐廚垃圾通過預處理分選后，對餐廚垃圾中的有機質進行厭氧發酵，將餐廚垃圾轉化為沼氣能源，并對厭氧發酵產生的沼液沼渣進行分離，分離后的沼液進一步處理后排入城鎮污水處理系統。根據住建部污水排入城鎮下水道水質標準(CJ343-2010)的要求，納管排放需要將沼液中總磷處理至8mg/L以下。而餐廚垃圾營養豐富，經厭氧發酵后產生的沼液中總磷濃度高達120-150mg/L，COD、氨氮濃度分別為 7000-1000mg/L、1800-2400mg/L。

　　鳥糞石分子式為MgNH4PO4·6H2O，是一種難溶于水的白色晶體。通過投加鎂鹽和提高廢水的pH值，使廢水中自由態的NH4+和PO43-與Mg2+形成鳥糞石結晶沉淀，實現對氮、磷污染物的同時去除，而鳥糞石本身含有氮磷兩種營養元素，是一種很好的緩釋肥。將鳥糞石沉淀法應用到餐廚垃圾廢水處理中，可以高效脫除廢水中的氮、磷。

　　實用新型內容

　　本實用新型目的是提供一種餐廚垃圾廢水處理除磷裝置，其結構簡單、運行方便，對餐廚垃圾廢水具有良好的除磷效果。

　　基于上述問題，本實用新型提供的技術方案是：

　　餐廚垃圾廢水處理除磷裝置，包括反應器和鎂鹽添加裝置，所述反應器內接種有好氧活性污泥，所述反應器上部設有進水口和鎂鹽投放口，所述反應器的進水口經進水管道連接至厭氧處理裝置的出水口，所述進水管道上設有進水泵;所述反應器內下部的反應區設有曝氣裝置，所述反應器內的上部設有斜板分離裝置，所述斜板分離裝置上部連接至所述反應器的出水口;所述反應器的底部設有連接至斜板沉淀器的排泥管道，所述排泥管道上設有污泥泵。

　　在其中的一些實施方式中，所述斜板沉淀器上部出水經回流管道回流至所述反應器。

　　在其中的一些實施方式中，所述斜板分離裝置包括上下布置的斜板分離區和沉淀區，所述沉淀區包括多個倒錐形沉淀部，所述沉淀部的底部設有污泥排口。

　　在其中的一些實施方式中，所述曝氣裝置包括設置在所述反應器下部的曝氣管和設置在所述曝氣管上的若干個曝氣頭，所述曝氣管連接至鼓風機。

　　在其中的一些實施方式中，所述曝氣頭上設有氣提筒。

　　與現有技術相比，本實用新型的優點是：

　　1.采用本實用新型的技術方案，往反應器內投放鎂鹽(氫氧化鎂)，同時在反應區設置曝氣裝置，設置曝氣裝置可以使厭氧發酵產生的CO2被吹脫，使得廢水pH迅速升至8.5左右，使反應器內形成利于鳥糞石結晶的堿性環境，鳥糞石顆粒度較大，易于沉淀分離，提高沉淀效率;

　　2.采用本實用新型的技術方案，在反應區形成的鳥糞石晶體與活性污泥結合成絮狀體，增加了污泥的比重，使污泥易于分離;

　　3.采用本實用新型的技術方案，在曝氣條件下，好氧活性污泥將總磷中的聚合磷酸鹽、偏磷酸鹽PO3-、亞磷酸鹽PO33-等被好氧活性污泥轉化為正磷酸鹽PO43-，產生更多鳥糞石，提高了總磷的去除效率;

　　4.采用本實用新型的技術方案，反應器內的好氧活性污泥可去除餐廚廢水中的COD，曝氣裝置可將廢水中游離的氨氣吹脫以去除餐廚廢水中的氨氮，降低后續廢水處理的負荷;

　　5.采用本實用新型的技術方案，曝氣改善了污泥的沉降性，使反應器進水中混合的厭氧污泥已于沉降分離，降低了進入后續處理單元的懸浮物。
