申請日2015.09.22
公開(公告)日2016.03.02
IPC分類號C02F9/14
摘要
本實用新型公開了一種車載式含油污水處理系統，其目的在于提供一種實時對污水處理設備進行調控，具有操作便捷、簡單高效、快速、就地處理油田污水優點的含油污水處理系統，該設備搭載在汽車或集裝箱上，具有機動靈活的特點，可快速到達含油污水的處理現場，也可以用于石油污染的突發現場的應急處理，節省時間和空間的占用，從而節約了經濟上的投入，本實用新型所述系統包括依次連接的機械格柵、預混罐、混凝罐、斜管除油池、生物反應器和超濾膜;所述混凝罐、斜管除油池通過底部管道連接污泥壓濾機;所述生物反應器通過曝氣管接通外部空氣，內部用于填充微生物載體。

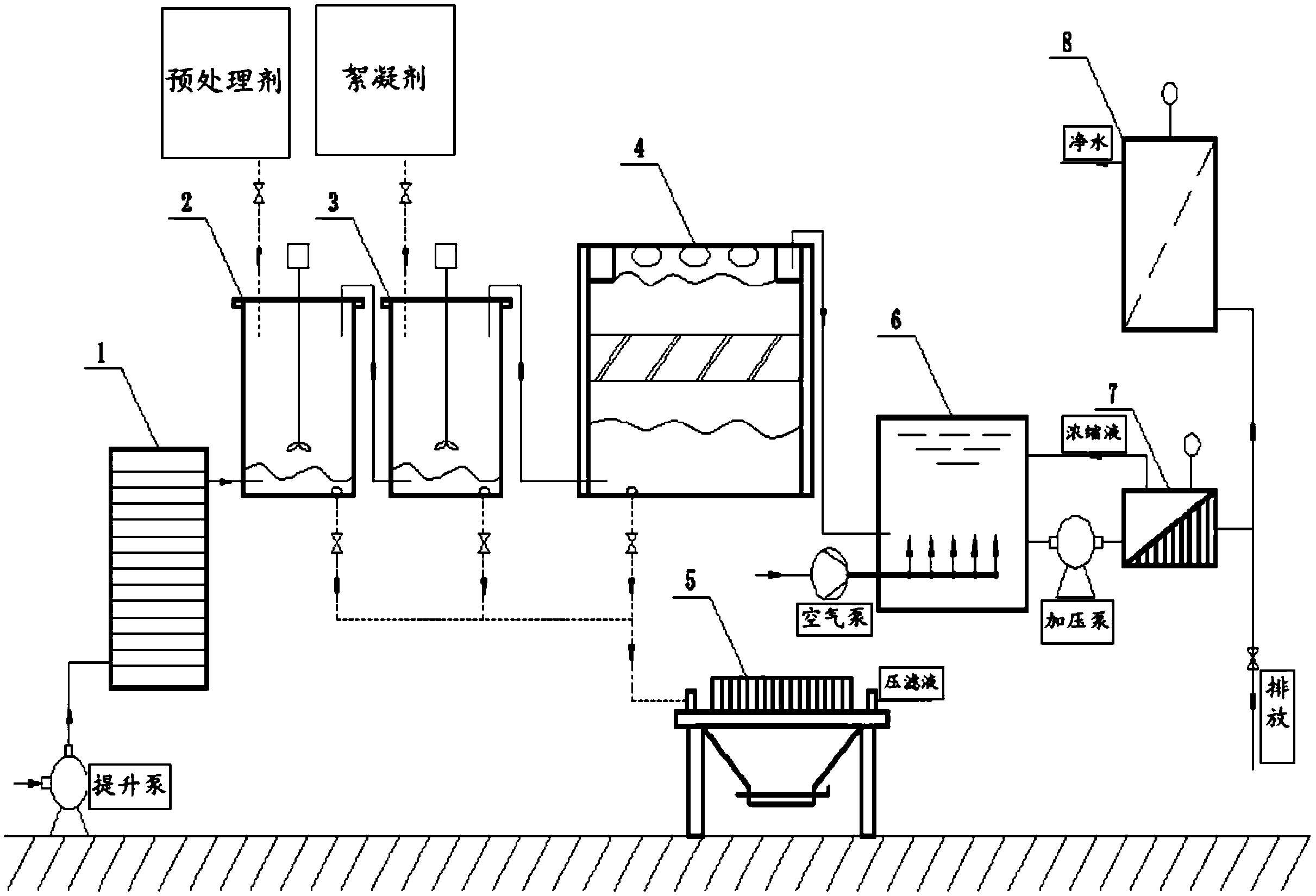

摘要附圖
權利要求書
1.一種車載式含油污水處理系統，其特征在于：所述系統包括依次連接的機械格柵、預混罐、混凝罐、斜管除油池、生物反應器和超濾膜;所述混凝罐、斜管除油池底部管道連接有污泥壓濾機;所述生物反應器通過曝氣管接通外部空氣，內部用于填充微生物載體。
2.根據權利要求1所述的車載式含油污水處理系統，其特征在于：所述超濾膜還連接有反滲透膜，污水處理后再經所述反滲透膜處理成為凈水。
3.根據權利要求1所述的車載式含油污水處理系統，其特征在于：所述預混罐和所述混凝罐的排泥管分別與所述污泥壓濾機接通，所述污泥壓濾機的壓濾液出口連接所述預混罐。
4.根據權利要求1所述的車載式含油污水處理系統，其特征在于：所述超濾膜濃縮液出口連接所述生物反應器。
5.根據權利要求1所述的車載式含油污水處理系統，其特征在于：所述機械格柵前端設有提升泵，用于將污水引入所述機械格柵中，所述生物反應器曝氣管通過一空氣泵引入空氣，所述生物反應器和所述超濾膜之間設有加壓泵。
6.根據權利要求1所述的車載式含油污水處理系統，其特征在于：所述機械格柵的柵網中的柵齒采用工程塑料或不銹鋼材質，其余部分結構采用不銹鋼材質。
7.根據權利要求1所述的車載式含油污水處理系統，其特征在于：所述預混罐內襯環氧樹脂。
8.根據權利要求1所述的車載式含油污水處理系統，其特征在于：所述斜管除油池的斜管傾斜角度為60°。
9.根據權利要求1所述的車載式含油污水處理系統，其特征在于：所述超濾膜采用陶氏超濾膜SFP2660。
10.根據權利要求2所述的車載式含油污水處理系統，其特征在于：所述反滲透膜采用陶氏FILMTEC公司的TW30-4040反滲透膜。
說明書
一種車載式含油污水處理系統
技術領域
本實用新型涉及環保技術領域，特別涉及是一種車載式含油污水處理系統。
背景技術
含油污水主要由鉆井廢水、生產廢水、壓裂液廢水、生活廢水、煉化廠的煉化污水、石油管道經常發生的突發污染物組成。如果含油污水不加處理，而直接排放，其中所含的原油、各種重金屬離子、酸性氣體、多種懸浮固體、多種工業細菌將嚴重污染環境，導致生態系統的破壞，直接威脅到人的健康。
以往的含油污水處理技術主要采用隔油-混凝-過濾，即所謂的“老三套”進行處理，其治理方法一般難以達到排放標準。
而油田的油井通常在較為偏遠的山區，又難于進行大規模的污水處理作業，而單個鉆井處理單獨建立一套污水處理系統，無論在空間和時間上都是不允許的，石油管道的污染現場也不具備現場處置污染的能力。
發明內容
本實用新型要解決的技術問題是提供一種車載式含油污水處理系統，通過該系統能夠操作簡便、高效的快速處理含油污水;可快速到達含油污水處理現場，就地對含油污水進行處理;處理的水質根據處理的要求，可達到排放標準或飲用水標準，本實用新型系統搭載在汽車或集裝箱上，具有機動靈活的特點，可快速到達含油污水的處理現場，也可以用于石油污染的突發現場的應急處理，節省時間和空間的占用，從而節約了經濟上的投入。
為達上述目的，本實用新型一種車載式含油污水處理系統，所述系統包括依次連接的機械格柵、預混罐、混凝罐、斜管除油池、生物反應器和超濾膜;所述混凝罐斜管除油池連接有污泥壓濾機;所述生物反應器通過曝氣管接通外部空氣，內部用于填充微生物載體。
其中所述超濾膜還連接有反滲透膜，污水處理后再經所述反滲透膜處理成為凈水。
其中所述預混罐和所述混凝罐的排泥管分別與所述污泥壓濾機接通，所述污泥壓濾機的壓濾液出口連接所述預混罐。
其中所述超濾膜濃縮液出口連接所述生物反應器。
其中所述機械格柵前端設有提升泵，用于將污水引入所述機械格柵中，所述生物反應器曝氣管通過一空氣泵引入空氣，所述生物反應器和所述超濾膜之間設有加壓泵。
其中所述機械格柵的柵網中的柵齒采用工程塑料或不銹鋼材質，其余部分結構采用不銹鋼材質。
其中所述預混罐內襯環氧樹脂。
其中所述斜管除油池的斜管傾斜角度為60°。
其中所述超濾膜采用陶氏超濾膜SFP2660。
其中所述反滲透膜采用陶氏FILMTEC公司的TW30-4040反滲透膜。
其中所述污泥壓濾機采用上海大張過濾設備有限公司的污泥壓濾機，帶有自動儲泥斗。
應用本實用新型系統進行污水處理的步驟包括：
(1)含油污水通過機械格柵，攔截、清除各種固體顆粒物、漂浮物，實現固液分離，經機械格柵處理的污水，進入預混罐。
(2)含油污水進入預混罐，加入pH值調節劑，調節pH值至中性和對含油污水進行預處理。
(3)經過預混處理的含油污水進入混凝池，完成含油污水的脫色和凝聚，沉淀產生的污泥由底部的排泥管排出，污泥進入污泥壓濾機壓濾。
(4)混凝后的含油污水進入斜管除油池，進一步完成除油工序，產生的污泥經過污泥壓濾機，泥餅自動收集到泥倉內，壓濾液返回預混罐進行重新處理。
(5)經斜管除油的含油污水，進入生物反應器，曝氣管輸送空氣與微生物共同作用，將含油污水的有毒有害物質分解為無毒無害物質。
(6)經生物反應器處理的含油污水進入超濾膜，濃縮液返排回生物反應器，處理的凈水可達到排放的標準，可進行排放或作為生產用水。
(7)經超濾膜處理的凈水，如需達到飲用水的標準，可進一步通過反滲透工藝處理，經過這道工序處理的水就可以達到飲用水的標準。
本實用新型車載式含油污水處理系統與現有技術不同之處在于本實用新型取得了如下技術效果：
操作簡便、高效快速的處理含油污水;可快速到達含油污水處理現場，就地對含油污水進行處理;處理的水質根據處理的要求，可達到排放標準或飲用水標準，本實用新型系統搭載在汽車或集裝箱上，具有機動靈活的特點，可快速到達含油污水的處理現場，也可以用于石油污染的突發現場的應急處理，節省時間和空間的占用，從而節約了經濟上的投入。
