申請日2015.09.22

　　公開(公告)日2016.03.02

　　IPC分類號F22B37/54; F22D1/00

　　摘要

　　本實用新型公開了一種啟動鍋爐排污水熱量回收系統，包括入口閥(1)、換熱器(2)、旁路閥(3)，在給水泵(5)和省煤器(7)之間管路上設有第一三通接頭、第二三通接頭，所述旁路閥(3)設置在第一三通接頭、第二三通接頭之間，所述換熱器(2)的入口端通過所述入口閥(1)與第一三通接頭的一端連接，所述換熱器(2)的輸出端與第二三通接頭的一端連接。本實用新型的啟動鍋爐排污水熱量回收系統具有防止省煤器煙氣低溫腐蝕、節省省煤器的制作成本、節省能源、易于實現等優點。

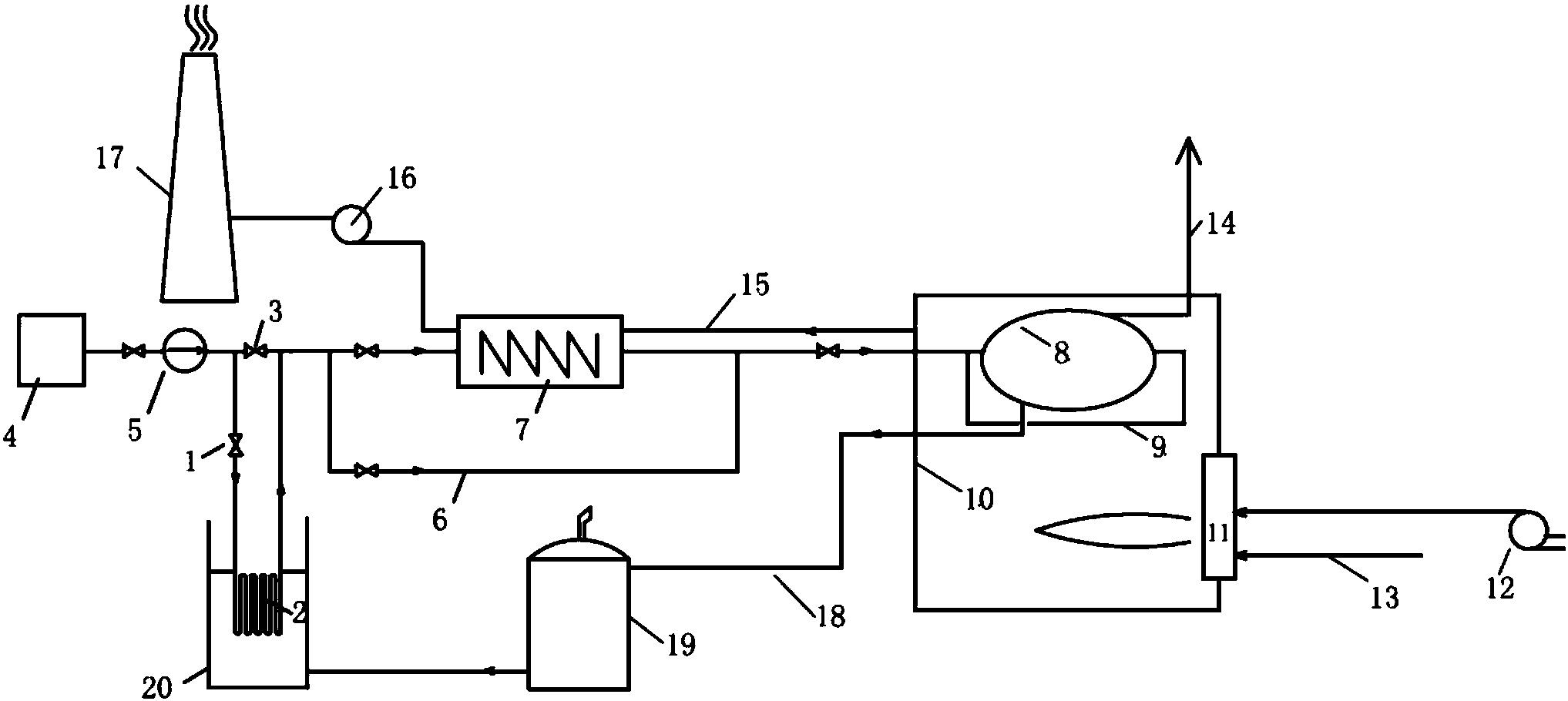

　　摘要附圖



　　權利要求書

　　1.一種啟動鍋爐排污水熱量回收系統，其特征在于，包括入口閥(1)、換熱器(2)、旁路閥(3)，在給水泵(5)和省煤器(7)之間管路上設有第一三通接頭、第二三通接頭，所述旁路閥(3)設置在第一三通接頭、第二三通接頭之間，所述換熱器(2) 的入口端通過所述入口閥(1)與第一三通接頭的一端連接，所述換熱器(2)的輸出端與第二三通接頭的一端連接。

　　2.根據權利要求1所述的啟動鍋爐排污水熱量回收系統，其特征在于：所述換熱器(2) 為管式或者殼式換熱器。

　　3.根據權利要求1所述的啟動鍋爐排污水熱量回收系統，其特征在于：所述換熱器(2) 的換熱管采用不銹鋼蛇形管組成。

　　4.根據權利要求1所述的啟動鍋爐排污水熱量回收系統，其特征在于：在換熱器(2) 停用的情況下，給水泵(5)通過旁路閥(3)上水。

　　說明書

　　一種啟動鍋爐排污水熱量回收系統

　　技術領域

　　本實用新型涉及熱量回收領域，特別涉及一種啟動鍋爐排污水熱量回收系統。

　　背景技術

　　啟動鍋爐是火電廠重要的輔助設備。當機組調試期間，啟動鍋爐作為最初始的動力源，需向機組提供蒸汽，機組才能點火成功。等機組運行穩定后，啟動鍋爐方可熄火。如圖2所示，啟動鍋爐的工作原理是：水從水箱4經過給水泵5、省煤器7進入水冷壁9，送風機12 將空氣送入燃燒器11與燃油混合燃燒，加熱水冷壁9中的水，水變成蒸汽后，在汽包8中進行汽水分離，得到蒸汽。煙氣被引風機16吸入，經過省煤器7后送入煙囪17。汽包8連續排污的汽水混合物進入疏水?dāng)U容器19，疏水?dāng)U容器19進行汽水分離，高溫?zé)崴畢R入熱水池 20中，自然降溫后排入就近的排水槽中，這造成了熱量的浪費。由于啟動鍋爐一般采用重油點火燃燒，所產生的煙氣由于含有硫分而極易對省煤器7內蛇形管造成腐蝕，省煤器管道腐蝕穿洞后，將停止使用。省煤器7停用后，給水將直接從給水旁路6進入水冷壁9，這帶來了兩方面的負面影響。一是常溫的水進入水冷壁9，使得水冷壁9承受熱脹冷縮的熱應力，對其壽命極為不利;二是沒經過加熱的給水使得整個系統的熱效率降低。如何在增加少許投資的條件下防止省煤器7低溫腐蝕，延長省煤器7壽命、如何有效利用熱水池20內熱量、如何在省煤器7停用的情況下保證給水溫度，這些問題的解決對于啟動鍋爐的正常運行至關重要。

　　實用新型內容

　　本實用新型的目的在于克服現有技術的缺點與不足，提供一種啟動鍋爐排污水熱量回收系統。

　　本實用新型的目的通過如下技術方案實現：一種啟動鍋爐排污水熱量回收系統，包括入口閥1、換熱器2、旁路閥3，在給水泵5和省煤器7之間管路上設有第一三通接頭、第二三通接頭，所述旁路閥3設置在第一三通接頭、第二三通接頭之間，所述換熱器2的入口端通過所述入口閥1與第一三通接頭的一端連接，所述換熱器2的輸出端與第二三通接。

　　所述換熱器2為管式或者殼式換熱器。

　　所述換熱器的換熱管采用不銹鋼蛇形管組成。

　　在所述換熱器2停用的情況下，給水泵5通過旁路閥3上水。

　　本實用新型與現有技術相比，具有如下優點和有益效果：

　　1、本實用新型的回收系統提前預熱給水，降低了省煤器的傳熱溫差，可有效防止省煤器煙氣低溫腐蝕，保證在省煤器損壞停用的情況下，也能保證較高的給水溫度。

　　2、本實用新型的回收系統給水的加熱被分為兩個過程中進行，因此省煤器的承擔的熱負荷降低，省煤器的換熱面積可減少，從而節省省煤器的制作成本。

　　3、本實用新型的回收系統回收廢熱，提高系統熱效率，節省燃料消耗。

　　4、本實用新型無需額外增加泵，現場方便布置，由于啟動鍋爐房?jī)?nèi)給水泵和熱水池臨近布置，因此要將給水引入熱水池，無需額外增加泵，這使得本發明的制造成本較低，且現場易于實現。
