申請日2015.09.22
公開(公告)日2016.03.09
IPC分類號C02F3/00
摘要
本實用新型公開了一種新型三維電極生物膜廢水處理裝置，包括反應器，所述反應器為長方體，其兩組對角均設有出水口，另外兩組對角設有進水口，所述反應器內設有正電極和陰電極，所述正電極和陰電極外接直流穩壓電源，所述陰電極表面裹繞若干層生物膜，所述反應器內設有隔膜，將正電極和陰電極隔離開來，隔膜與陰電極之間填充粒子電極，克服了分隔式反應器陽極區和陰極區傳質慢的缺點，充分利用陽極，提高反應器的電流效率，電極導電性能良好且不易被氧化，電極電位高于水電解析氧電位，有效去除NH4+-N，能耗低。

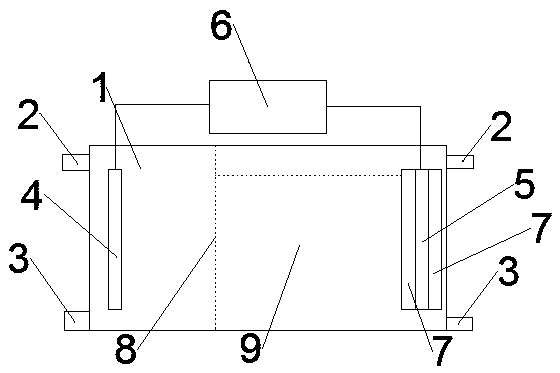

摘要附圖
權利要求書
1.一種新型三維電極生物膜廢水處理裝置，其特征在于：包括反應器(1)，所述反應器(1)為長方體，其兩組對角均設有出水口(2)，另外兩組對角設有進水口(3)，所述反應器(1)內設有正電極(4)和陰電極(5)，所述正電極(4)和陰電極(5)外接直流穩壓電源(6)，所述陰電極(5)表面裹繞若干層生物膜(7)，所述反應器(1)內設有隔膜(8)，將正電極(4)和陰電極(5)隔離開來，隔膜(8)與陰電極(5)之間填充粒子電極(9)。
2.根據權利要求1所述的一種新型三維電極生物膜廢水處理裝置，其特征在于：所述的正電極(4)采用惰性金屬鈦作為陽極基體材料，在其表面鍍釕，形成RuO2/Ti陽極。
3.根據權利要求1所述的一種新型三維電極生物膜廢水處理裝置，其特征在于：所述的陰電極(5)采用碳纖維氈作為陰極。
4.根據權利要求1所述的一種新型三維電極生物膜廢水處理裝置，其特征在于：所述的隔膜(8)采用醋酸纖維膜。
說明書
一種新型三維電極生物膜廢水處理裝置
技術領域
本實用新型涉及環保技術領域，特別是一種新型三維電極生物膜廢水處理裝置。
背景技術
染料廠排出的工業廢水含有大量色度很高的復雜有機物，這類有機物往往難以生化降解，成為廢水處理的技術難題。近年來，一種可能處理難降解有機污染物的電化學氧化法受到世界各國的重視。這種方法具有無需化學藥品，占地面積小，不會造成二次污染，管理方便等優點。然而由于與應用有關的許多問題特別是降解機理、處理速度和經濟性問題尚未完全解決，使該方法的工業應用受到了限制。但是傳統的平板二維電極面體比小、單位槽體處理量小、電流效率低。
發明內容
本實用新型的目的在于克服現有技術的缺點，提供一種新型三維電極生物膜廢水處理裝置。
本實用新型的目的通過以下技術方案來實現：一種新型三維電極生物膜廢水處理裝置，包括反應器，所述反應器為長方體，其兩組對角均設有出水口，另外兩組對角設有進水口，所述反應器內設有正電極和陰電極，所述正電極和陰電極外接直流穩壓電源，所述陰電極表面裹繞若干層生物膜，所述反應器內設有隔膜，將正電極和陰電極隔離開來，隔膜與陰電極之間填充粒子電極。
在上述方案基礎上優選，所述的正電極采用惰性金屬鈦作為陽極基體材料，在其表面鍍釕，形成RuO2/Ti陽極。
在上述方案基礎上優選，所述的陰電極采用碳纖維氈作為陰極。
在上述方案基礎上優選，所述的隔膜采用醋酸纖維膜。
根據上述技術方案，本實用新型與現有技術相比具有的有益效果是：本實用新型一體式反應器將陽極區和陰極區通過隔膜分隔，不僅克服了分隔式反應器陽極區和陰極區傳質慢的缺點，還可以充分利用陽極，提高反應器的電流效率，本反應器選擇惰性金屬鈦作為陽極基體材料，在其表面鍍釕，形成RuO2/Ti陽極，該電極導電性能良好且不易被氧化，電極電位高于水電解析氧電位，有效去除NH4+-N，能耗低。
