申請日2015.09.22

　　公開(公告)日2016.03.09

　　IPC分類號C02F9/14

　　摘要

　　本實用新型涉及一種化工污水預處理系統，其包括調節池、初沉池、生物濾池、Fenton氧化反應池、電催化反應器、混凝反應池、二沉池以及吸附樹脂固定器;其中，所述調節池、初沉池、生物濾池、Fenton氧化反應池、電催化反應器、混凝反應池、二沉池和吸附樹脂固定器依次連接并形成一集成式處理系統。本實用新型的化工污水預處理系統具有有機物和色度的去除效果高，運行成本省，且易于控制等諸多優點。

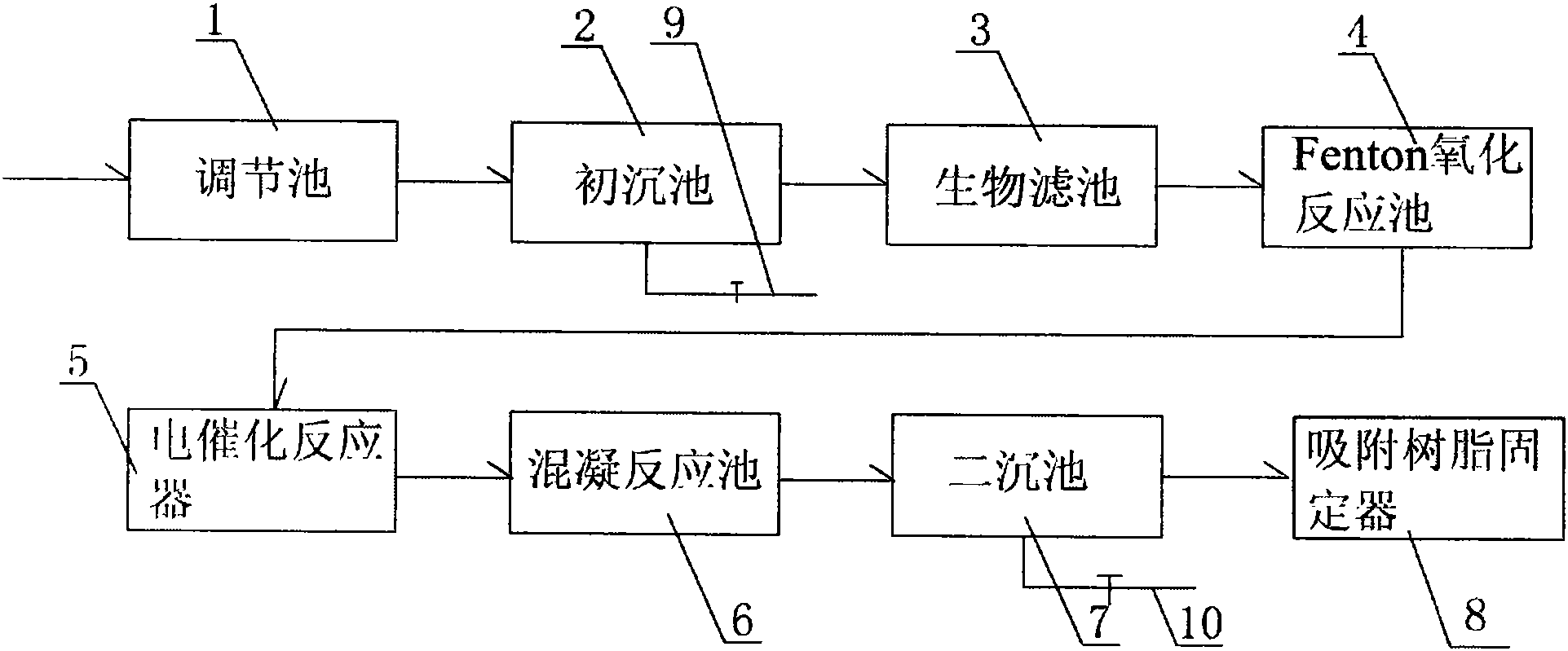

　　摘要附圖



　　權利要求書

　　1.一種化工污水預處理系統，其特征在于：包括調節池、初沉池、生物濾池、Fenton氧化反應池、電催化反應器、混凝反應池、二沉池以及吸附樹脂固定器;其中，所述調節池、初沉池、生物濾池、Fenton氧化反應池、電催化反應器、混凝反應池、二沉池和吸附樹脂固定器依次連接并形成一集成式處理系統。

　　2.如權利要求1所述的化工污水預處理系統，其特征在于：所述初沉池和二沉池的底部分別設有一污泥管。

　　3.如權利要求1所述的化工污水預處理系統，其特征在于：所述吸附樹脂固定器為中空柱，其內填充有吸附樹脂層。

　　說明書

　　一種化工污水預處理系統

　　【技術領域】

　　本實用新型涉及一種污水處理系統，具體涉及一種化工污水預處理系統，屬于化工廢水處理技術領域。

　　【背景技術】

　　眾所周知，化工污水的水質成分復雜，水量變化大，污水中污染物含量高，有毒有害物質多。因此，化工廢水處理的難度較大。

　　現有技術的化工污水處理系統如中華人民共和國實用新型專利第201320585159.5號所示，其在運行過程中存在著有機物(CODCr)、色度的去除效率低，處理費用大等缺陷。

　　因此，為解決上述技術問題，確有必要提供一種創新的化工污水預處理系統，以克服現有技術中的所述缺陷。

　　【實用新型內容】

　　為解決上述技術問題，本實用新型的目的在于提供一種有機物和色度的去除效果高，運行成本省，且易于控制的化工污水預處理系統。

　　為實現上述目的，本實用新型采取的技術方案為：一種化工污水預處理系統，其包括調節池、初沉池、生物濾池、Fenton氧 化反應池、電催化反應器、混凝反應池、二沉池以及吸附樹脂固定器;其中，所述調節池、初沉池、生物濾池、Fenton氧化反應池、電催化反應器、混凝反應池、二沉池和吸附樹脂固定器依次連接并形成一集成式處理系統。

　　本實用新型的化工污水預處理系統進一步設置為：所述初沉池和二沉池的底部分別設有一污泥管。

　　本實用新型的化工污水預處理系統還設置為：所述吸附樹脂固定器為中空柱，其內填充有吸附樹脂層。

　　與現有技術相比，本實用新型具有如下有益效果：本實用新型的化工污水預處理系統具有有機物和色度的去除效果高，運行成本省，且易于控制等諸多優點。
