申請日2015.09.22

　　公開(公告)日2016.03.09

　　IPC分類號C02F9/02

　　摘要

　　本實用新型涉及一種污水深度處理用過濾設備，包括儲水箱、布水器、池體、反沖洗箱、吸水管以及水井;其中，所述儲水箱通過一進水管連接至布水器;所述布水器位于池體內的頂部;所述池體的上部設有一濾網，中下部設置一隔板;所述濾網位于布水器下方;于隔板上自下而上設有錳砂濾料層和纖維球濾料層;所述池體的底部設有生物炭層;所述反沖洗箱和池體的底部通過一出水管連接;所述出水管上連接有一給水管，該給水管連接至池體;所述吸水管的一端位于水井內，另一端連接至布水器。本實用新型的污水深度處理用過濾設備具有過濾效果好，吸附能力強，且不易堵塞等諸多優點。

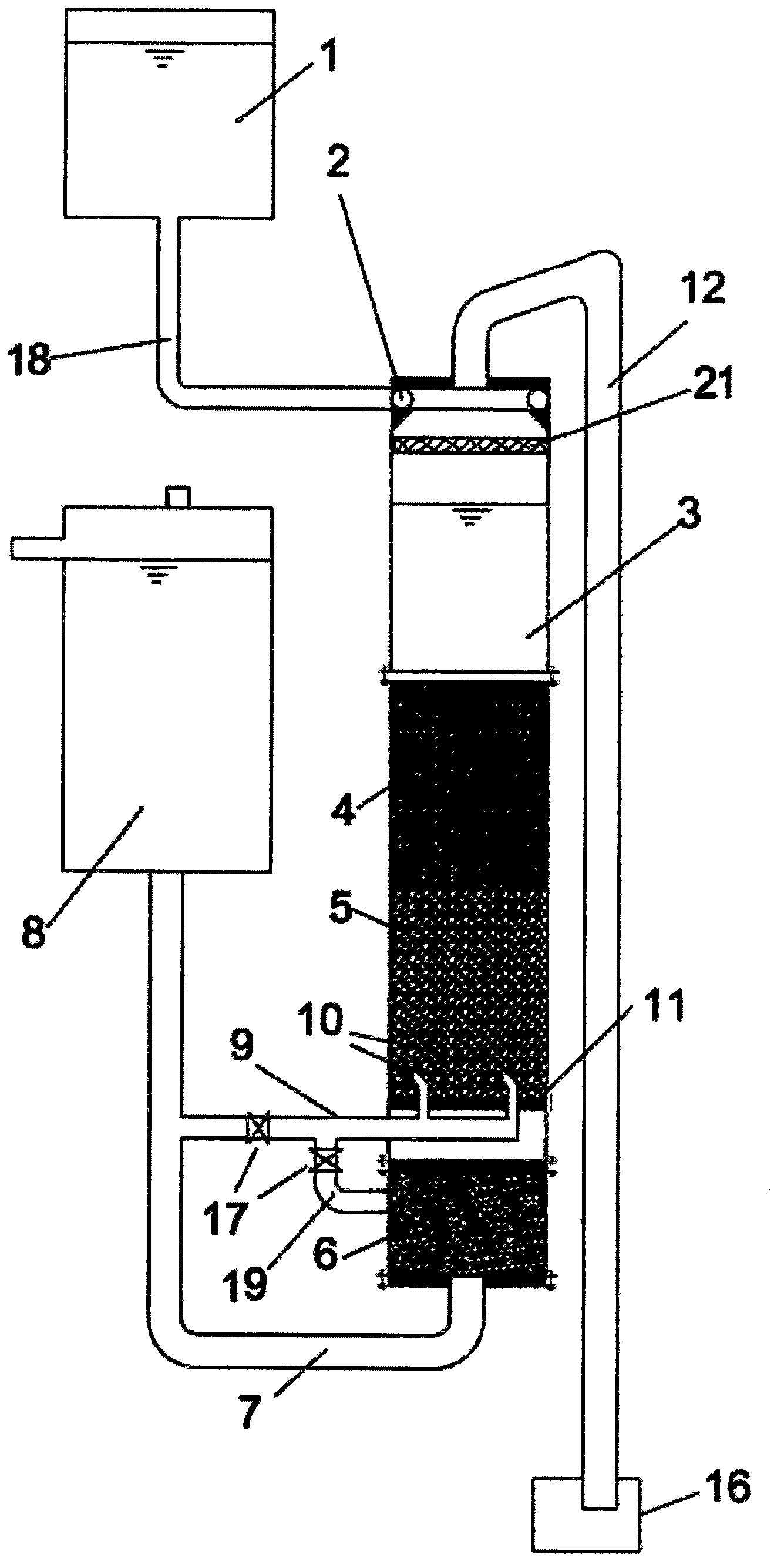

　　摘要附圖



　　權利要求書

　　1.一種污水深度處理用過濾設備，其特征在于：包括儲水箱、布水器、池體、反沖洗箱、吸水管以及水井;其中，所述儲水箱通過一進水管連接至布水器;所述布水器位于池體內的頂部;所述池體的上部設有一濾網，中下部設置一隔板;所述濾網位于布水器下方;于隔板上自下而上設有錳砂濾料層和纖維球濾料層;所述池體的底部設有生物炭層;所述反沖洗箱和池體的底部通過一出水管連接;所述出水管上連接有一給水管，該給水管連接至池體;所述吸水管的一端位于水井內，另一端連接至布水器。

　　2.如權利要求1所述的污水深度處理用過濾設備，其特征在于：所述給水管上設有若干短管;所述短管穿過隔板，并延伸入錳砂濾料層，其與豎直方向的夾角為60°。

　　3.如權利要求2所述的污水深度處理用過濾設備，其特征在于：所述給水管上設有一支管，該支管連接至生物炭層;所述給水管和支管上均設有一閥門。

　　說明書

　　一種污水深度處理用過濾設備

　　【技術領域】

　　本實用新型涉及一種污水處理設備，具體涉及一種污水深度處理用過濾設備，屬于污水處理技術領域。

　　【背景技術】

　　過濾設備是污水處理過程中的常用設備，其能對污水的顆粒物進行有效去除，以方便后續處理。然而，現有技術的污水處理用過濾設備的過濾效果差強人意，且在使用一段時間后，往往會發生堵塞，需要經常清理，不僅費時費力，而且還影響污水處理效率。

　　因此，為解決上述技術問題，確有必要提供一種創新的污水深度處理用過濾設備，以克服現有技術中的所述缺陷。

　　【實用新型內容】

　　為解決上述問題，本實用新型的目的在于提供一種過濾效果好，吸附能力強，且不易堵塞的污水深度處理用過濾設備。

　　為實現上述目的，本實用新型采取的技術方案為：一種污水深度處理用過濾設備，其包括儲水箱、布水器、池體、反沖洗箱、吸水管以及水井;其中，所述儲水箱通過一進水管連接至布水器;所述布水器位于池體內的頂部;所述池體的上部設有一濾網，中 下部設置一隔板;所述濾網位于布水器下方;于隔板上自下而上設有錳砂濾料層和纖維球濾料層;所述池體的底部設有生物炭層;所述反沖洗箱和池體的底部通過一出水管連接;所述出水管上連接有一給水管，該給水管連接至池體;所述吸水管的一端位于水井內，另一端連接至布水器。

　　本實用新型的污水深度處理用過濾設備進一步設置為：所述給水管上設有若干短管;所述短管穿過隔板，并延伸入錳砂濾料層，其與豎直方向的夾角為60°。

　　本實用新型的污水深度處理用過濾設備進一步設置為：所述給水管上設有一支管，該支管連接至生物炭層;所述給水管和支管上均設有一閥門。

　　與現有技術相比，本實用新型具有如下有益效果：本實用新型的污水深度處理用過濾設備具有過濾效果好，吸附能力強，且不易堵塞等諸多優點。
