申請日2015.09.22
公開(公告)日2016.08.03
IPC分類號C02F11/00
摘要
本發明提供了一種螺旋送料裝置及具有該裝置的含油污泥分離設備，螺旋送料裝置包括驅動裝置、相互垂直設置的第一輸送管和第二輸送管，第一輸送管內設置第一螺旋輸送軸，第二輸送管內設置第二螺旋輸送軸，所述的第一螺旋輸送軸直接連接驅動裝置，第二螺旋輸送軸通過傳動機構連接驅動裝置，傳動機構設置在第一輸送管和第二輸送管的外部。本發明的螺旋送料裝置的兩個螺旋輸送軸由同一個驅動裝置進行驅動，節省了一套驅動裝置，在一定程度上減少了能耗;另外，第二螺旋輸送軸通過傳動機構連接驅動裝置，傳動機構設置在第一輸送管和第二輸送管的外部，第二螺旋輸送軸內部的含油污泥的輸送不會對第二螺旋輸送軸的傳動造成影響，工作更加的穩定。

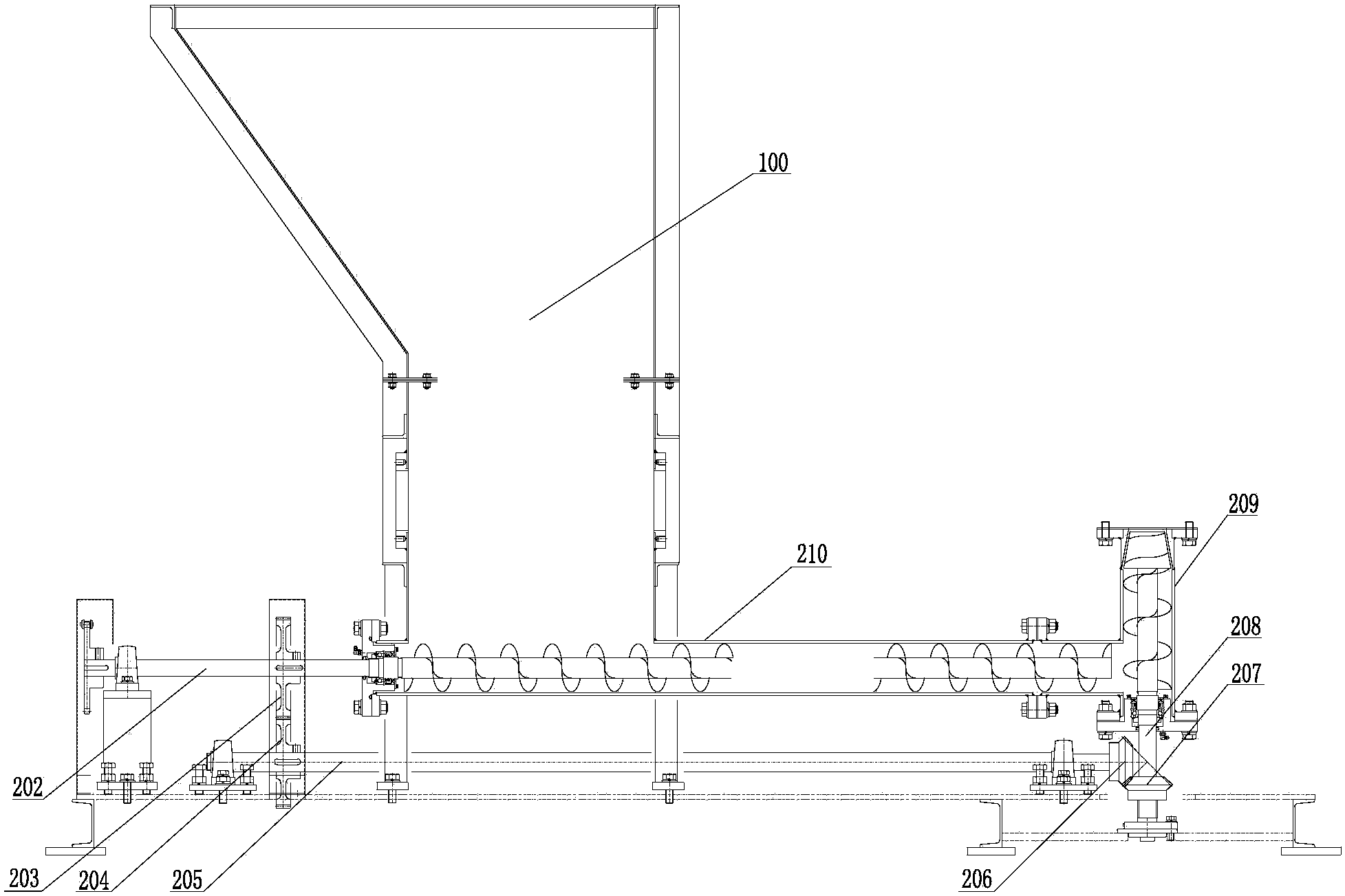

摘要附圖
權利要求書
1.一種螺旋送料裝置，包括驅動裝置(201)、相互垂直設置的第一輸送管(210)和第二輸送管(209)，第一輸送管(210)內設置第一螺旋輸送軸(202)，第二輸送管(209)內設置第二螺旋輸送軸(208)，其特征在于，所述的第一螺旋輸送軸(202)直接連接驅動裝置(201)，第二螺旋輸送軸(208)通過傳動機構連接驅動裝置(201)，傳動機構設置在第一輸送管(210)和第二輸送管(210)的外部。
2.根據權利要求1所述的一種螺旋送料裝置，其特征在于，所述的傳動機構包括傳動軸(205)、第一齒輪機構和第二齒輪機構，傳動軸(205)平行于第一螺旋輸送軸(202)設置，傳動軸(205)的一端通過第一齒輪機構與第一螺旋輸送軸(202)傳動連接，傳動軸(205)的另一端通過第二齒輪機構與第二螺旋輸送軸(208)傳動連接。
3.根據權利要求2所述的一種螺旋送料裝置，其特征在于，所述的第一齒輪機構為圓柱齒輪傳動機構，包括第一傳動齒輪(203)和第二傳動齒輪(204)，第一傳動齒輪(203)固定安裝在第一螺旋輸送軸(202)上伸出第一輸送管(210)外部的一端，第二傳動齒輪(204)固定安裝在傳動軸(205)，第一傳動齒輪(203)和第二傳動齒輪(204)外嚙合傳動。
4.根據權利要求3所述的一種螺旋送料裝置，其特征在于，所述的第一輸送管(210)的長度大于第二輸送管(209)的長度，所述的第一傳動齒輪(203)和第二傳動齒輪(204)之間的傳動比小于1，優選地，為0.5～1。
5.根據權利要求2所述的一種螺旋送料裝置，其特征在于，所述的第二齒輪機構為圓錐齒輪傳動機構，包括第一錐齒輪(206)和第二錐齒輪(207)，第一錐齒輪(206)固定安裝在傳動軸(205)，第二錐齒輪(207)固定安裝在第二螺旋輸送軸(208)上伸出第二輸送管(209)外部的一端。
6.根據權利要求1所述的一種螺旋送料裝置，其特征在于，所述的第一輸送管(210)一端具有放大段(211)，放大段(211)的內徑逐漸增大，放大段(211)的大內徑端連接第二輸送管(210)。
7.根據權利要求6所述的一種螺旋送料裝置，其特征在于，所述的放大段(211)的底壁上開設開口，開口上安裝可開啟/關閉的活動門(213);所述的第一輸送管(210)上安裝有彈性裝置(214)，彈性裝置(214)的另一端連接活動門(213)，活動門(213)在彈性裝置(214)的彈性力作用下保持關閉。
8.根據權利要求1所述的一種螺旋送料裝置，其特征在于，所述的第一輸送管(210)上與第二輸送管(209)相連接的一端開設開口，開口上安裝可開啟/關閉的檢修門(212)。
9.根據權利要求1所述的一種螺旋送料裝置，其特征在于，所述的第一輸送管(210)與第二輸送管(210)相連接的一端的底壁傾斜向下設置。
10.一種具有如權利要求1-9任意一項所述的螺旋送料裝置的含油污泥分離設備，包括依次連接的進料倉(100)、螺旋送料裝置和油泥分離裝置(300)，所述的油泥分離裝置為封閉的圓柱形罐體，圓柱形罐體的切線方向設置用于高溫高速氣體進入的噴射口(301)，其特征在于，所述的圓柱形罐體上設置進料口，進料口設置在噴射口(301)的出口處，且垂直于噴射口(301)和圓柱形罐體的中心線方向設置，螺旋送料裝置的第二輸送管(209)安裝在該進料口上。
說明書
一種螺旋送料裝置及具有該裝置的含油污泥分離設備
技術領域
本發明涉及石油污泥處理技術領域，具體地，涉及一種螺旋送料裝置及具有該裝置的含油污泥分離設備。
背景技術
含油污泥是在石油開采、運輸、煉制及含油污水處理過程中產生的含油固體廢物。含油污泥中一般含油率在2～50%，含水率在40～99%，我國石油化學行業中，平均每年產生80萬噸罐底泥、池底泥。含油污泥中的油泛指各種有機物，還包括多種有毒有害、難以生物降解的物質。若不加以處理，會對環境造成污染，并嚴重影響我們的生活質量。
我國已在各油田推行含油污泥處理技術，積極保護油田環境，但對含油污泥的處理還僅限于原油的簡單回收，剩余污泥尚未得到無害化處理要求。所以，對于含油污泥的有效處理一直是油田環境保護與可持續發展的重要問題之一。
針對含油污泥的處理的可選擇處理方法有多種，而其中過熱蒸汽噴射處理技術以其顯著的處理效果越來越受到關注。過熱蒸汽噴射處理技術的工作原理：通過超熱爐產生的過熱蒸汽(500℃以上)，經特制的噴射器以兩馬赫速度(>1000m/s)噴出，與油泥顆粒正面碰撞，在高溫及高速所產生的沖量作用下，將油泥中所吸附或包含的油分和水份瞬間蒸出，完成油泥的干化和除油。
過熱蒸汽噴射處理技術的關鍵是將含油污泥按照一定的方向通入到油泥分離裝置中，使其正好處于過熱蒸汽噴射出口，這樣高速噴出的過熱蒸汽才能最大程度的將含油污泥進行油泥分離。由于過熱蒸汽一般沿著油泥分離裝置的水平切線方向噴入，含油污泥則豎直向上輸送進入油泥分離裝置。
因此，如何將含油污泥豎直向上輸送進油泥分離裝置中是影響其油泥分離效果的關鍵問題。
有鑒于此，特提出本發明。
發明內容
為了解決上述問題，本發明的第一發明目的提供一種螺旋送料裝置，具體地，采用了如下的技術方案：
一種螺旋送料裝置，包括驅動裝置、相互垂直設置的第一輸送管和第二輸送管，第一輸送管內設置第一螺旋輸送軸，第二輸送管內設置第二螺旋輸送軸，所述的第一螺旋輸送軸直接連接驅動裝置，第二螺旋輸送軸通過傳動機構連接驅動裝置，傳動機構設置在第一輸送管和第二輸送管的外部。
進一步地，所述的傳動機構包括傳動軸、第一齒輪機構和第二齒輪機構，傳動軸平行于第一螺旋輸送軸設置，傳動軸的一端通過第一齒輪機構與第一螺旋輸送軸傳動連接，傳動軸的另一端通過第二齒輪機構與第二螺旋輸送軸傳動連接。
進一步地，所述的第一齒輪機構為圓柱齒輪傳動機構，包括第一傳動齒輪和第二傳動齒輪，第一傳動齒輪固定安裝在第一螺旋輸送軸上伸出第一輸送管外部的一端，第二傳動齒輪固定安裝在傳動軸，第一傳動齒輪和第二傳動齒輪外嚙合傳動。
進一步地，所述的第一輸送管的長度大于第二輸送管的長度，所述的第一傳動齒輪和第二傳動齒輪之間的傳動比小于1，優選地，為0.5～1。
進一步地，所述的第二齒輪機構為圓錐齒輪傳動機構，包括第一錐齒輪和第二錐齒輪，第一錐齒輪固定安裝在傳動軸，第二錐齒輪固定安裝在第二螺旋輸送軸上伸出第二輸送管外部的一端。
進一步地，所述的第一輸送管一端具有放大段，放大段的內徑逐漸增大，放大段的大內徑端連接第二輸送管。
進一步地，所述的放大段的底壁上開設開口，開口上安裝可開啟/關閉的活動門;所述的第一輸送管上安裝有彈性裝置，彈性裝置的另一端連接活動門，活動門在彈性裝置的彈性力作用下保持關閉。
進一步地，所述的第一輸送管上與第二輸送管相連接的一端開設開口，開口上安裝可開啟/關閉的檢修門。
進一步地，所述的第一輸送管與第二輸送管相連接的一端的底壁傾斜向下設置。
本發明的第二發明目的提供一種具有上述任意一項所述的螺旋送料裝置的含油污泥分離設備，具體地，采用了如下的技術方案：
一種含油污泥分離設備，包括依次連接的進料倉、螺旋送料裝置和油泥分離裝置，所述的油泥分離裝置為封閉的圓柱形罐體，圓柱形罐體的切線方向設置用于高溫高速氣體噴射的進入的噴射口，其特征在于，所述的圓柱形罐體上設置進料口，進料口設置在噴射口的出口處，且垂直于噴射口和圓柱形罐體的中心線方向設置，螺旋送料裝置的第二輸送管安裝在該進料口上。
本發明的螺旋送料裝置的兩個螺旋輸送軸由同一個驅動裝置進行驅動，節省了一套驅動裝置，在一定程度上減少了能耗。另外，第二螺旋輸送軸通過傳動機構連接驅動裝置，傳動機構設置在第一輸送管和第二輸送管的外部，第二螺旋輸送軸內部的含油污泥的輸送不會對第二螺旋輸送軸的傳動造成影響，工作更加的穩定。
本發明的含油污泥分離設備，螺旋送料裝置的第一輸送管水平設置，第二輸送管豎直設置，含油污泥通過第一輸送管內的第一螺旋輸送軸進行水平輸送，含油污泥輸送至第二輸送管后，通過第二螺旋輸送軸進行豎直輸送，最后進入到呈圓柱形罐體的油泥分離裝置進行處理，從而實現了含油污泥沿著豎直方向輸送進油泥分離裝置中。
