申請日2015.09.22
公開(公告)日2016.08.03
IPC分類號C02F11/12; C02F11/18; B65G33/14; B65G33/24
摘要
本發明提供了一種含油污泥分離設備，包括旋風分離器和具有封閉腔室的油泥分離裝置，油泥分離裝置上設置噴射口、進料口和出料口，含油污泥通過進料口進入封閉腔室內，在通過噴射口進入的高溫高速氣體的作用下，實現含油污泥中油分、水分和固體殘?jiān)姆蛛x，油泥分離裝置的出料口連接用于收集并排出含油污泥中固體殘?jiān)男L(fēng)分離器，所述的旋風分離器的排渣口連接螺旋輸送機，螺旋輸送機包括輸送管和設置在其中的螺旋輸送軸，所述的輸送管的管壁內部和/或螺旋輸送軸的內部具有中空的冷卻水通路。本發明的含油污泥處理設備可對處理后的含油污泥中的固體殘?jiān)M(jìn)行降溫處理，避免其發生自燃現象，使得整個設備運行更加安全穩定。

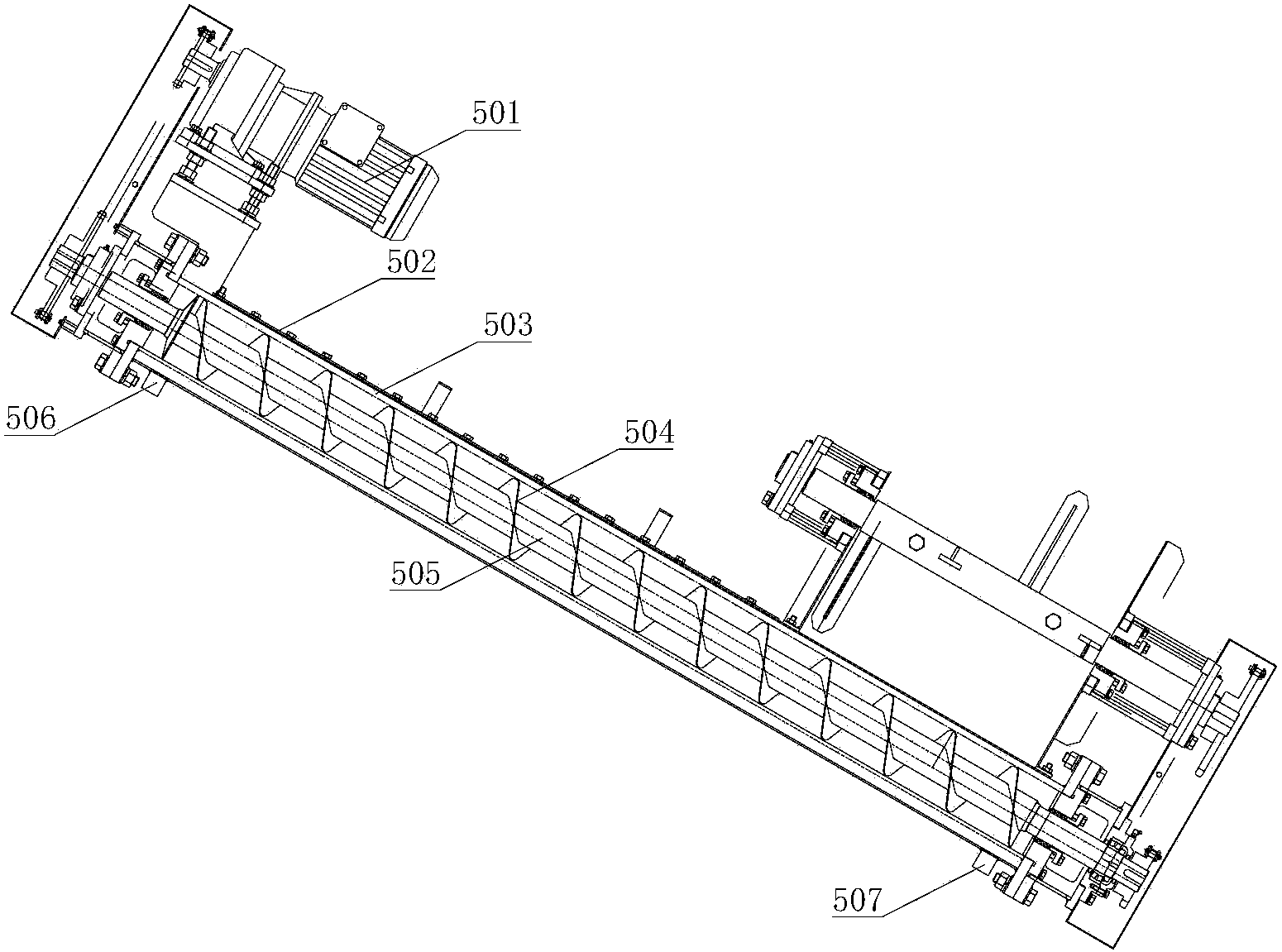

摘要附圖
權利要求書
1.一種含油污泥分離設備，包括旋風分離器和具有封閉腔室的油泥分離裝置，油泥分離裝置上設置噴射口、進料口和出料口，含油污泥通過進料口進入封閉腔室內，在通過噴射口進入的高溫高速氣體的作用下，實現含油污泥中油分、水分和固體殘?jiān)姆蛛x，油泥分離裝置的出料口連接用于收集并排出含油污泥中固體殘?jiān)男L(fēng)分離器，其特征在于，所述的旋風分離器的排渣口連接螺旋輸送機(500)，螺旋輸送機(500)包括輸送管(502)和設置在其中的螺旋輸送軸(504)，所述的輸送管(502)的管壁內部和/或螺旋輸送軸(504)的內部具有中空的冷卻水通路。
2.根據權利要求1所述的一種含油污泥分離設備，其特征在于，所述的輸送管(502)的管壁包括呈筒狀結構的內壁和外壁，內壁和外壁的兩端封閉連接，內壁和外壁之間中空形成第一冷卻水通路(503);所述的輸送管(502)的管壁兩端分別設置連通第一冷卻水通路(503)的第一進水口和第一出水口。
3.根據權利要求2所述的一種含油污泥分離設備，其特征在于，所述的第一進水口包括多個，分別沿著輸送管(502)的管壁周向方向設置。
4.根據權利要求2所述的一種含油污泥分離設備，其特征在于，所述的輸送管(502)的內壁和外壁之間沿著軸向方向設置多個折流板(508)，相鄰的兩個折流板(508)在周向上交錯設置，折流板(508)將第一冷卻水通路(503)隔成相互連通的多段。
5.根據權利要求1所述的一種含油污泥分離設備，其特征在于，所述的螺旋輸送軸(504)的內部具有沿著軸線設置的中空通道，以形成第二冷卻水通路(505)，螺旋輸送軸(504)的兩端設置分別連通第二冷卻水通路(505)的第二進水口和第二出水口。
6.根據權利要求1所述的一種含油污泥分離設備，其特征在于，所述的旋風分離器包括至少兩個，具有一個初級旋風分離器和一個末級旋風分離器，初級旋風分離器和末級旋風分離器之間依次串聯剩余的旋風分離器，初級旋風分離器連接油泥分離裝置;和/或，各個旋風分離器分別與油泥分離裝置連接。
7.根據權利要求6所述的一種含油污泥分離設備，其特征在于，所述的旋風分離器包括一個初級旋風分離器和一個末級旋風分離器，所述的初級旋風分離器的入口連通油泥分離裝置的出料口，出風口連通末級旋風分離器的入口;所述的初級旋風分離器的排渣口和末級旋風分離器的排渣口均連通螺旋輸送機(500)的進料口。
8.根據權利要求6或7所述的一種含油污泥分離設備，其特征在于，還包括油水分離器，所述的末級旋風分離器的出風口連接油水分離器;或者各個分別與油泥分離裝置連接的所述旋風分離器的出風口分別連接油水分離器。
9.根據權利要求6或7所述的一種含油污泥分離設備，其特征在于，所述的油泥分離裝置與旋風分離器之間的連通管路上設置用于接入氮?dú)獾牡獨馊肟�，或者與油泥分離裝置相連接的旋風分離器的入口處接入氮?dú)狻?/P>
10.根據權利要求1所述的一種含油污泥分離設備，其特征在于，還包括油水分離器，所述的旋風分離器出風口連接油水分離器;所述的油水分離器包括油水分離槽，油水分離槽的出水口與輸送管(502)和/或螺旋輸送軸(504)的冷卻水通路之間相連通。
說明書
一種含油污泥分離設備
技術領域
本發明涉及石油污泥處理技術領域，具體地，涉及一種含油污泥分離設備。
背景技術
含油污泥是在石油開采、運輸、煉制及含油污水處理過程中產生的含油固體廢物。含油污泥中一般含油率在2～50%，含水率在40～99%，我國石油化學行業中，平均每年產生80萬噸罐底泥、池底泥。含油污泥中的油泛指各種有機物，還包括多種有毒有害、難以生物降解的物質。若不加以處理，會對環境造成污染，并嚴重影響我們的生活質量。
我國已在各油田推行含油污泥處理技術，積極保護油田環境，但對含油污泥的處理還僅限于原油的簡單回收，剩余污泥尚未得到無害化處理要求。所以，對于含油污泥的有效處理一直是油田環境保護與可持續發展的重要問題之一。
針對含油污泥的處理的可選擇處理方法有多種，而其中過熱蒸汽噴射處理技術以其顯著的處理效果越來越受到關注。過熱蒸汽噴射處理技術的工作原理：通過超熱爐產生的過熱蒸汽(500℃以上)，經特制的噴射器以兩馬赫速度(>1000m/s)噴出，與油泥顆粒正面碰撞，在高溫及高速所產生的沖量作用下，將油泥中所吸附或包含的油分和水分瞬間蒸出，完成油泥的干化和除油。
上述處理方法中經過高溫高速氣體噴射處理后的含油污泥被輸送至旋風分離器中，將油分和水分與固體殘?jiān)M(jìn)行分離，固體殘?jiān)皇占谛L(fēng)分離器中并定期排出。由于固體殘?jiān)?jīng)過高溫高壓氣體噴射處理時，與其發生熱交換，因此，固體殘?jiān)臏囟纫话爿^高。為了避免固體殘?jiān)谂懦鲞^程或者排出后發生自燃現象，在排出過程中需要對固體殘?jiān)M(jìn)行降溫處理，同時，還應避免固體殘?jiān)占谛L(fēng)分離器中發生自燃現象。
有鑒于此，特提出本發明。
發明內容
為了解決上述問題，本發明提供了一種含油污泥分離設備，不僅具有顯著的含油污泥處理效果，而且運行穩定，具體地，采用了如下的技術方案：
一種含油污泥分離設備，包括旋風分離器和具有封閉腔室的油泥分離裝置，油泥分離裝置上設置噴射口、進料口和出料口，含油污泥通過進料口進入封閉腔室內，在通過噴射口進入的高溫高速氣體的作用下，實現含油污泥中油分、水分和固體殘?jiān)姆蛛x，油泥分離裝置的出料口連接用于收集并排出含油污泥中固體殘?jiān)男L(fēng)分離器，所述的旋風分離器的排渣口連接螺旋輸送機，螺旋輸送機包括輸送管和設置在其中的螺旋輸送軸，所述的輸送管的管壁內部和/或螺旋輸送軸的內部具有中空的冷卻水通路。
進一步地，所述的輸送管的管壁包括呈筒狀結構的內壁和外壁，內壁和外壁的兩端封閉連接，內壁和外壁之間中空形成第一冷卻水通路;所述的輸送管的管壁兩端分別設置連通第一冷卻水通路的第一進水口和第一出水口。
進一步地，所述的第一進水口包括多個，分別沿著輸送管的管壁周向方向設置。
進一步地，所述的輸送管的內壁和外壁之間沿著軸向方向設置多個折流板，相鄰的兩個折流板在周向上交錯設置，折流板將第一冷卻水通路隔成相互連通的多段。
進一步地，所述的螺旋輸送軸的內部具有沿著軸線設置的中空通道，以形成第二冷卻水通路，螺旋輸送軸的兩端設置分別連通第二冷卻水通路的第一進水口和第二出水口。
進一步地，所述的旋風分離器包括至少兩個，具有一個初級旋風分離器和一個末級旋風分離器，初級旋風分離器和末級旋風分離器之間依次串聯剩余的旋風分離器，初級旋風分離器連接油泥分離裝置;和/或，各個旋風分離器分別與油泥分離裝置連接。
進一步地，所述的旋風分離器包括一個初級旋風分離器和一個末級旋風分離器，所述的初級旋風分離器的入口連通油泥分離裝置的出料口，出風口連通末級旋風分離器的入口;所述的初級旋風分離器的排渣口和末級旋風分離器的排渣口均連通螺旋輸送機的進料口。
進一步地，還包括油水分離器，所述的末級旋風分離器的出風口連接油水分離器;或者各個分別與油泥分離裝置連接的所述旋風分離器的出風口分別連接油水分離器。
進一步地，所述的油泥分離裝置與旋風分離器之間的連通管路上設置用于接入氮?dú)獾牡獨馊肟�，或者與油泥分離裝置相連接的旋風分離器的入口處接入氮?dú)狻?/P>
進一步地，還包括油水分離器，所述的旋風分離器出風口連接油水分離器;所述的油水分離器包括油水分離槽，油水分離槽的出水口與輸送管和/或螺旋輸送軸的冷卻水通路之間相連通。
本發明的含油污泥處理設備，含油污泥采用高溫高速氣體噴射處理的方式，處理效果顯著，且處理成本低。同時，本發明的處理后的含油污泥中的固體殘?jiān)ㄟ^螺旋輸送機排出，螺旋輸送機的輸送管和螺旋輸送軸內分別設置冷卻水通路，將冷卻水通入到冷卻水通路中進行循環，在輸送固體殘?jiān)倪^程中冷卻水與固體殘?jiān)g發生熱交換，從而實現降溫效果，避免固體殘?jiān)谳斔瓦^程中發生自燃現象，整個設備運行更加安全穩定。
另外，本發明的含油污泥處理設備中加入氮封系統，具體地可由油泥分離裝置的噴氣口中通入氮?dú)饣蛘哂尚L(fēng)分離器的入風口處通入氮?dú)�，從而降低處理設備中的氧氣含量，甚至隔絕氧氣，從而避免了固體殘?jiān)谛L(fēng)分離器中發生自燃現象。
總之，本發明的含油污泥處理設備可對處理后的含油污泥中的固體殘?jiān)M(jìn)行降溫處理，避免其發生自燃現象，使得整個設備運行更加安全穩定。
