申請日2015.09.21

　　公開(公告)日2015.12.09

　　IPC分類號E03F5/14; E03F5/04

　　摘要

　　本發明公開了一種污水過濾導流水渠，包括：混凝土渠道和蓋板，所述蓋板設置在混凝土渠道的頂部開口上，所述混凝土渠道的底部間隔設置有數個向下延伸的長方體形狀的凹槽，所述凹槽內分別設置有一個框體進行填充，所述框體的底部和四周分別設置有過濾網，所述框體的上方設置有一個支架，所述支架上設置有一塊蜂窩板。通過上述方式，本發明所述的污水過濾導流水渠，混凝土渠道中的污水流經蜂窩板時，水流順利通過但雜物被阻隔而集中在下部的框體內，打開蜂窩板所在位置上方的蓋板，可以利用把手而取出框體，進行雜物的集中處理，減少污水中的雜物，避免下水道的堵塞。

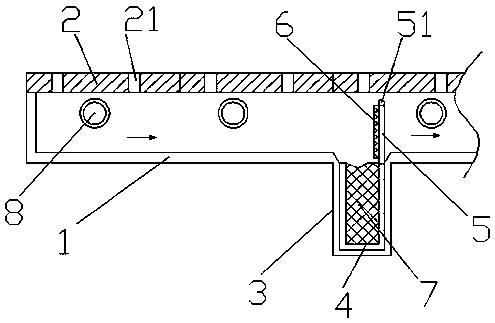

　　摘要附圖



　　權利要求書

　　1.一種污水過濾導流水渠，包括：混凝土渠道和蓋板，所述蓋板設置在混凝土渠道的頂部開口上，其特征在于，所述混凝土渠道的底部間隔設置有數個向下延伸的長方體形狀的凹槽，所述凹槽內分別設置有一個框體進行填充，所述框體的底部和四周分別設置有過濾網，所述框體的上方設置有一個支架，所述支架上設置有一塊蜂窩板。

　　2.根據權利要求1所述的污水過濾導流水渠，其特征在于，所述蓋板上設置數個下水孔。

　　3.根據權利要求1所述的污水過濾導流水渠，其特征在于，所述混凝土渠道的側壁上連接設置有污水排放管。

　　4.根據權利要求1所述的污水過濾導流水渠，其特征在于，所述蜂窩板與混凝土渠道的長度方向相垂直。

　　5.根據權利要求1所述的污水過濾導流水渠，其特征在于，所述支架的頂部設置有把手。

　　說明書

　　一種污水過濾導流水渠

　　技術領域

　　本發明涉及市政污水工程領域，特別是涉及一種污水過濾導流水渠。

　　背景技術

　　為了引導雨水和污水的快速排放，道路的兩旁通常設置有污水排放的渠道，渠道的末端與下水道相連接，方便雨水和污水的匯流和快速排放。

　　由于雨水和污水中的樹葉、枯草以及其他雜物較多，因此流入渠道中的雨水和污水如不進行過濾，很容易引起下水道的堵塞，而現有的渠道并沒有過濾的功能，需要改進。

　　發明內容

　　本發明主要解決的技術問題是提供一種污水過濾導流水渠，在渠道內進行污水的過濾，去除雜物，避免下水道的堵塞。

　　為解決上述技術問題，本發明采用的一個技術方案是：提供一種污水過濾導流水渠，包括：混凝土渠道和蓋板，所述蓋板設置在混凝土渠道的頂部開口上，所述混凝土渠道的底部間隔設置有數個向下延伸的長方體形狀的凹槽，所述凹槽內分別設置有一個框體進行填充，所述框體的底部和四周分別設置有過濾網，所述框體的上方設置有一個支架，所述支架上設置有一塊蜂窩板。

　　在本發明一個較佳實施例中，所述蓋板上設置數個下水孔。

　　在本發明一個較佳實施例中，所述混凝土渠道的側壁上連接設置有污水排放管。

　　在本發明一個較佳實施例中，所述蜂窩板與混凝土渠道的長度方向相垂直。

　　在本發明一個較佳實施例中，所述支架的頂部設置有把手。

　　本發明的有益效果是：本發明指出的一種污水過濾導流水渠，混凝土渠道中的污水流經蜂窩板時，水流順利通過但雜物被阻隔而集中在下部的框體內，打開蜂窩板所在位置上方的蓋板，可以利用把手而取出框體，進行雜物的集中處理，減少污水中的雜物，避免下水道的堵塞。
