申請日2015.09.22

　　公開(公告)日2017.07.04

　　IPC分類號C02F9/02; C02F11/12

　　摘要

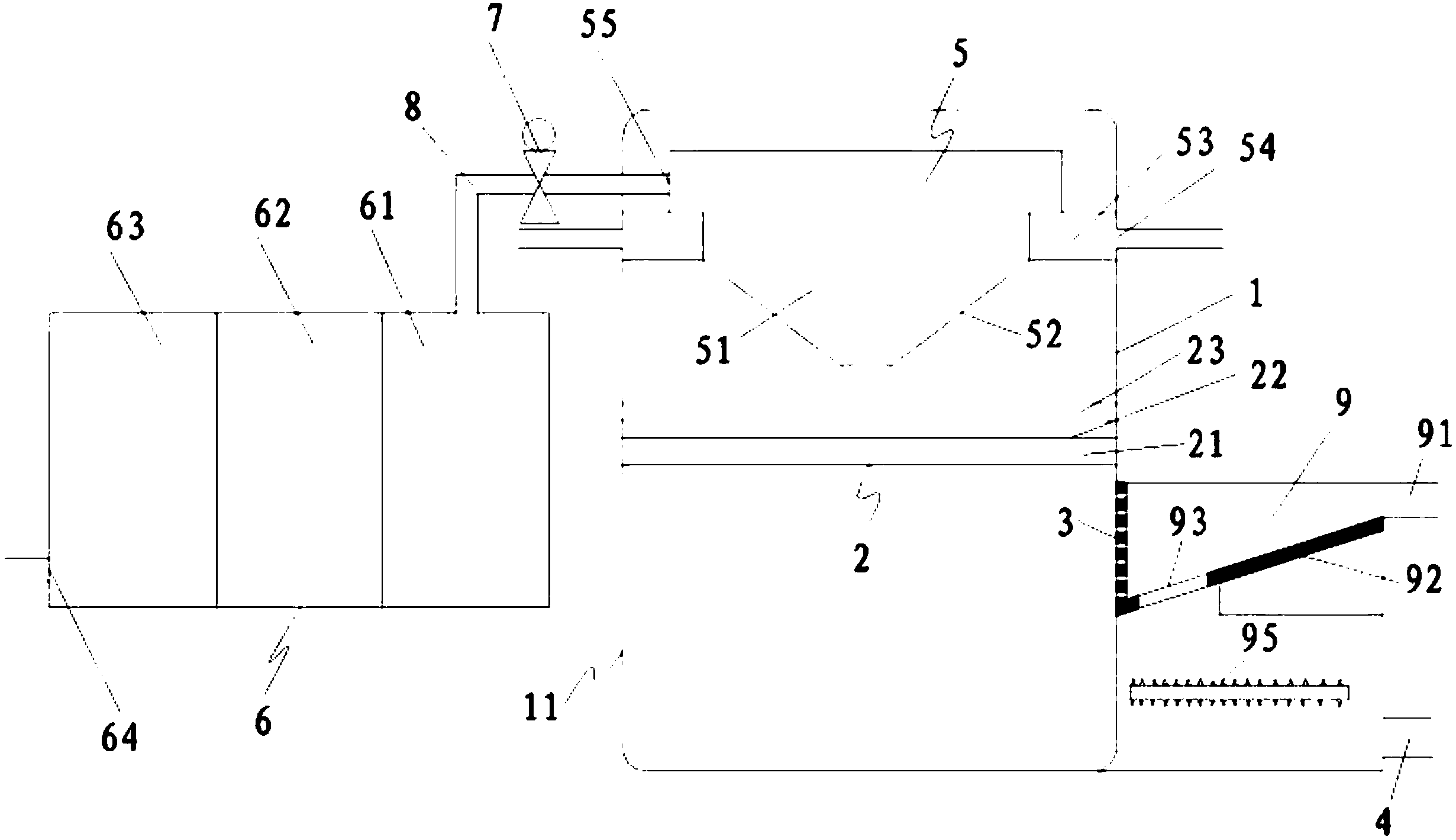

　　本發明涉及污水處理技術領域，一種凈化效率較高、帶污泥處理的污水處理設備，包括筒體，筒體內設有一密閉腔體，腔體內中部設有過濾裝置，腔體側壁設有一隔泥進水口，隔泥進水口連接一污泥處理裝置，該污泥處理裝置包括一容腔，該容腔設有一污水口，污水口水平位置高于隔泥進水口，容腔內傾斜設有一導水板，導水板一端與污水口底部連接，導水板另一端與隔泥進水口底部連接，該導水板靠近隔泥進水口處設有一污泥口，容腔底部還設有一出泥口，隔泥進水口的水平位置低于過濾裝置，腔體上部設有水氣分離裝置，水氣分離裝置具有一進液口，一出液口和一出氣口，筒體外還設有一凈化裝置，凈化裝置通過管道與出液口連接，本發明能提高處理效率和凈化效率。

　　摘要附圖



　　權利要求書

　　1.一種帶污泥處理的污水處理設備的工作方法，其特征在于：該污水處理設備包括筒體，所述筒體內設有一密閉腔體，所述腔體內中部設有過濾裝置，所述腔體側壁設有一隔泥進水口，隔泥進水口連接一污泥處理裝置，該污泥處理裝置包括一容腔，該容腔設有一污水口，污水口水平位置高于隔泥進水口，容腔內傾斜設有一導水板，導水板一端與污水口底部連接，導水板另一端與隔泥進水口底部連接，該導水板靠近隔泥進水口處設有一污泥口，所述容腔底部還設有一出泥口，所述隔泥進水口的水平位置低于過濾裝置，所述腔體上部設有水氣分離裝置，所述水氣分離裝置具有一進液口，一出液口和一出氣口，所述筒體外還設有一凈化裝置，所述凈化裝置通過管道與出液口連接，所述凈化裝置依次由厭氧室、好氧室和消毒室構成;

　　所述的工作方法，包括：污水經過導水板將污泥導入污泥處理裝置，水則流入過濾裝置進入水氣分離裝置，經過水氣分離，將過濾后的水泵入凈化裝置，氣體經出氣口引出筒體外部，而污泥等雜質可以在重力和過濾裝置的雙重作用下從出泥口引出。

　　2.根據權利要求1所述的帶污泥處理的污水處理設備的工作方法，其特征在于：該導水板的傾斜角度為40°-60°。

　　3.根據權利要求1所述的帶污泥處理的污水處理設備的工作方法，其特征在于：所述過濾裝置從下至上依次由粗過濾層、細過濾層和除臭層構成。

　　4.根據權利要求1所述的一種帶污泥處理的污水處理設備的工作方法，其特征在于：所述出液口和凈化裝置之間的管道上設有水泵。

　　5.一種帶污泥處理的污水處理設備的工作方法，其特征在于：該污水處理設備包括筒體，所述筒體內設有一密閉腔體，所述腔體內中部設有過濾裝置，所述腔體側壁設有一隔泥進水口，隔泥進水口連接一污泥處理裝置，該污泥處理裝置包括一容腔，該容腔設有一污水口，污水口水平位置高于隔泥進水口，容腔內傾斜設有一導水板，導水板一端與污水口底部連接，導水板另一端與隔泥進水口底部連接，該導水板靠近隔泥進水口處設有一污泥口，所述容腔底部還設有一出泥口，所述隔泥進水口的水平位置低于過濾裝置，所述腔體上部設有水氣分離裝置，所述水氣分離裝置具有一進液口，一出液口和一出氣口，所述筒體外還設有一凈化裝置，所述凈化裝置通過管道與出液口連接，所述凈化裝置依次由厭氧室、好氧室和消毒室構成;

　　所述的工作方法，包括：污水從污水口進入污泥處理裝置的容腔，在導水板的導流下污水經過隔泥進水口將污泥隔離在隔泥進水口外部，水則進入腔體內位于過濾裝置的下部分，污泥則通過污泥口落入容腔中位于導水板以下，該污泥并在螺旋擠水機，所述螺旋擠水機設置容腔內部，將污泥中的水?dāng)D出去，剩下的污泥則從出泥口排出;

　　進入腔體內部位于過濾裝置的下部分的污水，則經過過濾裝置過濾后，腔體上部設有水氣分離裝置，污水在倒錐形過濾網的過濾下，進入分離腔，在水泵的作用下，水經過過濾進入凈化裝置，而氣體則經過氣液分離室分離后通過出氣口排出，保持腔體內壓強平衡，水經過凈化裝置進化后經出水口排出。

　　說明書

　　一種凈化效率較高、帶污泥處理的污水處理設備

　　技術領域

　　本發明涉及污水處理技術領域，具體涉及一種帶污泥處理的污水處理設備。

　　背景技術

　　隨著社會進步和工業化發展，對人類生活環境的污染越來越嚴重，而環境一旦破壞，則會給人帶來較大的經濟倒退。為了避免這種極端情況的發生，目前政府部門越來越重視環境的保護，并對污染較為嚴重的企業，例如醫藥、造紙、紡織、化工等企業建立嚴格的污水排放標準，迫使這些企業提高污水處理水平。

　　而污水處理技術中，由于污水中存在大量的污泥等固體雜質，這類固體雜質會阻礙水流的推送，因此需要輔助一些外部循環泵等對水流進行動力補給，且處理中雜質也不易清理干凈，導致凈化效果較低。

　　發明內容

　　為了解決上述技術問題，本發明所提供了一種帶污泥處理的污水處理設備，通過設置水泥分流系統，提高處理效率和凈化效率。

　　為了達到上述目的，本發明所采用的技術方案是，一種帶污泥處理的污水處理設備，包括筒體，所述筒體內設有一密閉腔體，所述腔體內中部設有過濾裝置，所述腔體側壁設有一隔泥進水口，隔泥進水口連接一污泥處理裝置，該污泥處理裝置包括一容腔，該容腔設有一污水口，污水口水平位置高于隔泥進水口，容腔內傾斜設有一導水板，導水板一端與污水口底部連接，導水板另一端與隔泥進水口底部連接，該導水板靠近隔泥進水口處設有一污泥口，所述容腔底部還設有一出泥口，所述隔泥進水口的水平位置低于過濾裝置，所述腔體上部設有水氣分離裝置，所述水氣分離裝置具有一進液口，一出液口和一出氣口，所述筒體外還設有一凈化裝置，所述凈化裝置通過管道與出液口連接，所述凈化裝置依次由厭氧室、好氧室和消毒室構成。

　　進一步的，所述污泥處理裝置還包括螺旋擠水機，所述螺旋擠水機設置在容腔內部，將污泥中的水?dāng)D出去，剩下的污泥則從出泥口排出。

　　進一步的，該導水板的傾斜角度為40°-60°。設計這個角度能夠更好地導水并且將污泥最快速地流入污泥口內。

　　進一步的，所述過濾裝置從下至上依次由粗過濾層、細過濾層和除臭層構成。

　　進一步的，水氣分離裝置包括一分離腔，該分離腔底部設有一倒錐形過濾網，該分離腔側面設有氣液分離室，出氣口與氣液分離室連通，出液口與分離腔頂部側面連通。

　　進一步的，所述出液口和凈化裝置之間的管道上設有水泵。用于將分離腔內的初步過濾后的水泵入凈化裝置。

　　本發明通過采用上述技術方案，與現有技術相比，具有如下優點：

　　本發明通過設計一個從下至上水泥分流系統，過濾裝置設置在密閉腔體中部，過濾裝置以下設置隔泥進水口，隔泥進水口連接一污泥處理裝置，設有一污水口，污水口水平位置高于隔泥進水口，容腔內傾斜設有一導水板，導水板一端與污水口底部連接，導水板另一端與隔泥進水口底部連接，該導水板靠近隔泥進水口處設有一污泥口，隔泥進水口中流入污水，污水經過導水板將污泥導入污泥處理裝置，水則流入過濾裝置進入水氣分離裝置，經過水氣分離，將過濾后的水泵入凈化裝置，氣體經出氣口引出筒體外部，而污泥等雜質可以在重力和過濾裝置的雙重作用下從出泥口引出。從而大大減輕了水泥分流的困難，提高凈化效率。
