申請日2015.11.06

　　公開(公告)日2016.04.13

　　IPC分類號H02J7/35; H02S40/32; H02S40/38; C02F3/00; C02F3/10

　　摘要

　　本實用新型公開了一種用于污水處理裝置的供電系統，包括：光伏組件、并網逆變器、電能儲備裝置、STCC處理裝置和STCC管理裝置，所述光伏組件與所述并網逆變器連接，所述并網逆變器與所述電能儲備裝置連接，所述STCC處理裝置與所述并網逆變器、所述電能儲備裝置分別連接，所述STCC管理裝置與所述并網逆變器、所述電能儲備裝置分別連接。所述用于污水處理裝置的供電系統將太陽能高效合理地轉化為電能，并穩定持續地供給給污水處理裝置，大大的節約了電費、減少了成本，同時起到了節能減排的作用。

　　權利要求書

　　1.一種用于污水處理裝置的供電系統，其特征在于，包括：光伏組件、并網逆變器、電能儲備裝置、STCC處理裝置和STCC管理裝置，所述光伏組件與所述并網逆變器連接，所述并網逆變器與所述電能儲備裝置連接，所述STCC處理裝置與所述并網逆變器、所述電能儲備裝置分別連接，所述STCC管理裝置與所述并網逆變器、所述電能儲備裝置分別連接。

　　2.如權利要求1所述的用于污水處理裝置的供電系統，其特征在于：所述用于污水處理裝置的供電系統還包括電能保護單元，所述電能保護單元與所述光伏組件、所述并網逆變器分別連接。

　　3.如權利要求2所述的用于污水處理裝置的供電系統，其特征在于：所述電能保護單元包括輸入采集單元、控制單元欠壓過流保護單元和控制單元，所述輸入采集單元與所述光伏組件、所述控制單元分別連接，所述欠壓過流保護單元與所述并網逆變器、所述控制單元分別連接。

　　4.如權利要求3所述的用于污水處理裝置的供電系統，其特征在于：所述電能保護單元還包括輸出采集單元，所述輸出采集單元與所述并網逆變器、所述控制單元分別連接。

　　5.如權利要求3所述的用于污水處理裝置的供電系統，其特征在于：所述電能保護單元還包括顯示裝置，所述顯示裝置與所述控制單元連接。

　　6.如權利要求1所述的用于污水處理裝置的供電系統，其特征在于：所述用于污水處理裝置的供電系統還包括電能顯示裝置，所述電能顯示裝置與所述電能儲備裝置連接。

　　7.如權利要求1所述的用于污水處理裝置的供電系統，其特征在于：所述用于污水處理裝置的供電系統還包括電能設定裝置，所述電能設定裝置與所述電能儲備裝置連接。

　　說明書

　　一種用于污水處理裝置的供電系統

　　技術領域

　　本實用新型涉及供電系統領域，尤指一種用于污水處理裝置的供電系統。

　　背景技術

　　太陽能既是一次能源，又是可再生能源。它資源豐富，既可免費使用，又無需運輸，對環境無任何污染;為人類創造了一種新的生活形態，使社會及人類進入一個節約能源減少污染的時代。目前，太陽能的利用還不是很普及;近幾年來，國家及地方大力支持及引導太陽能分布式光伏發電項目，有力推動了分布式光伏發電在眾多領域的多種方式利用。

　　同時，污水處理是處理水污染的重要過程。采用物理、生物、及化學的方法對工業廢水和生活污水進行處理以分離水中的固體污染物并降低水中的有機污染物和富營養物(主要為氮、磷化合物)，從而減輕污水對環境的污染，污水處理裝置一般處于戶外，且需要電能來維持污水處理設備的運轉，如何將光伏并網系統和污水處理裝置有機的結合，有效達到節約電費，起到節能減排的作用。

　　因此，有必要設計一種用于污水處理裝置的供電系統，以克服上述問題。

　　實用新型內容

　　針對背景技術所面臨的問題，本實用新型的目的在于提供一種將太陽能高效合理地轉化為電能，并穩定持續地供給給污水處理裝置，大大的節約了電費、減少了成本，同時起到了節能減排作用的用于污水處理裝置的供電系統。

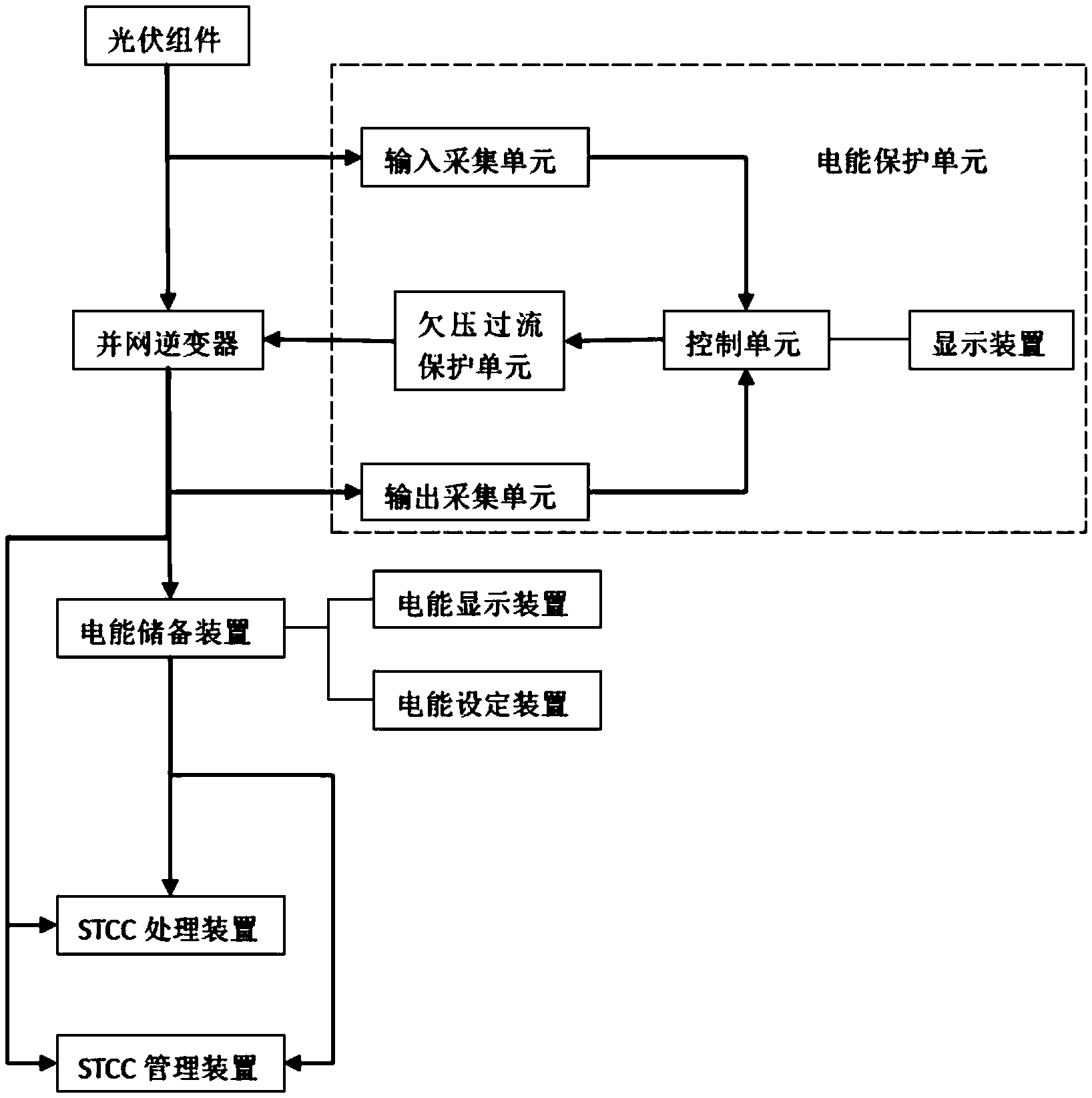

　　為了達到上述目的，本實用新型采用如下技術方案：一種用于污水處理裝置的供電系統，包括：光伏組件、并網逆變器、電能儲備裝置、STCC處理裝置和STCC管理裝置，所述光伏組件與所述并網逆變器連接，所述并網逆變器與所述電能儲備裝置連接，所述STCC處理裝置與所述并網逆變器、所述電能儲備裝置分別連接，所述STCC管理裝置與所述并網逆變器、所述電能儲備裝置分別連接。

　　進一步，所述用于污水處理裝置的供電系統還包括電能保護單元，所述電能保護單元與所述光伏組件、所述并網逆變器分別連接。

　　進一步，所述電能保護單元包括輸入采集單元、控制單元欠壓過流保護單元和控制單元，所述輸入采集單元與所述光伏組件、所述控制單元分別連接，所述欠壓過流保護單元與所述并網逆變器、所述控制單元分別連接。

　　進一步，所述電能保護單元還包括輸出采集單元，所述輸出采集單元與所述并網逆變器、所述控制單元分別連接。

　　進一步，所述電能保護單元還包括顯示裝置，所述顯示裝置與所述控制單元連接。

　　進一步，所述用于污水處理裝置的供電系統還包括電能顯示裝置，所述電能顯示裝置與所述電能儲備裝置連接。

　　進一步，所述用于污水處理裝置的供電系統還包括電能設定裝置，所述電能設定裝置與所述電能儲備裝置連接。

　　其中，STCC是指標準化組合的、以碳系材料生物濾池為核心的污水處理及深度凈化技術，所述STCC處理裝置是指使用STCC技術處理污水的處理裝置;所述STCC管理裝置是指管理STCC技術處理污水相關處理進度、處理情況、處理力度等的裝置。

　　與現有技術相比，本實用新型具有以下有益效果：所述用于污水處理裝置的供電系統將太陽能高效合理地轉化為電能，并穩定持續地供給給污水處理裝置，大大的節約了電費、減少了成本，同時起到了節能減排的作用。
