申請日2015.11.06

　　公開(公告)日2016.04.13

　　IPC分類號C02F9/06

　　摘要

　　本實用新型提供了一種反滲透裝置排放的濃鹽水的處理系統，其包括依次連接的預處理過濾器、納濾膜過濾器和離子膜反應器;所述反滲透裝置排放的濃鹽水經預處理過濾器處理后進入納濾膜過濾器，經納濾膜過濾器處理后得到脫硬濃鹽水和濾出液，所述脫硬濃鹽水進入所述離子膜反應器進行濃縮處理后得到ED濃鹽水和ED淡鹽水。本實用新型還提供了一種工業廢水處理系統。本實用新型采用納濾膜+離子膜組合工藝方式，使得工業廢水的水回收率達85%左右，其淡鹽水與濃鹽水的鹽水濃差倍數比大于10，ED濃鹽水為高濃度精制鹽水，回收效率高且處理成本合理。

　　權利要求書

　　1.一種反滲透裝置排放的濃鹽水的處理系統，其特征在于，包括依次連接的預處理過濾器、納濾膜過濾器和離子膜反應器;

　　反滲透裝置排放的濃鹽水經所述預處理過濾器處理后進入所述納濾膜過濾器，經所述納濾膜過濾器處理后得到脫硬濃鹽水和濾出液，所述脫硬濃鹽水進入所述離子膜反應器進行濃縮處理后得到ED濃鹽水和ED淡鹽水。

　　2.根據權利要求1所述的反滲透裝置排放的濃鹽水的處理系統，其特征在于，所述預處理過濾器為筒式過濾器，所述筒式過濾器的濾膜的孔徑為0.2～0.5μm，所述筒式過濾器的跨膜壓差為60～90Kpa。

　　3.根據權利要求1所述的反滲透裝置排放的濃鹽水的處理系統，其特征在于，所述納濾膜過濾器的濾膜的孔徑為0.2～0.5μm，所述納濾膜過濾器的跨膜壓差為60～90Kpa。

　　4.根據權利要求3所述的反滲透裝置排放的濃鹽水的處理系統，其特征在于，所述納濾膜過濾器的操作壓力為0.5至2.0MPa。

　　5.根據權利要求1所述的反滲透裝置排放的濃鹽水的處理系統，其特征在于，所述離子膜反應器的進水條件為COD≤200mg/L，硬度≤50mg/L，SS≤1。

　　6.根據權利要求1所述的反滲透裝置排放的濃鹽水的處理系統，其特征在于，所述離子膜反應器包括膜堆、極區和壓緊裝置，其中所述膜堆采用的陰離子膜為AMX均相離子膜，陽離子膜為CMX均相離子膜。

　　7.根據權利要求6所述的反滲透裝置排放的濃鹽水的處理系統，其特征在于，所述離子膜反應器包括一臺壓緊裝置和四組膜堆，所述四組膜堆設置在一臺壓緊裝置中。

　　8.一種工業廢水處理系統，其特征在于，包括過濾池、反滲透裝置和權利要求1至7任意一項所述的反滲透裝置排放的濃鹽水的處理系統。

　　9.根據權利要求8所述的工業廢水處理系統，其特征在于，所述離子膜反應器的淡水管與所述反滲透裝置的進水管相連通。

　　10.根據權利要求8所述的工業廢水處理系統，其特征在于，所述納濾膜過濾器的濾出液管與所述過濾池相連通。

　　說明書

　　反滲透裝置排放的濃鹽水的處理系統及工業廢水處理系統

　　技術領域

　　本實用新型涉及工業廢水處理領域，尤其涉及一種反滲透裝置排放的濃鹽水的處理系統。

　　背景技術

　　由于鋼鐵、電力、有色冶金、制藥、印染、煤化工等工業生產過程無機鹽的排放，工業廢水中含大量鹽分，為提高工業廢水回收率，一般采用預處理、超濾膜、反滲透膜等組合處理工序，其產生脫鹽水(大約占進水量70%)和高鹽水(大約占進水量30%)兩種出水水質，其中脫鹽水送往儲水罐，作為工廠鍋爐補充水或是作為中水使用，同時產生的高鹽水，常常作為清凈下水排放，新的環保法嚴格限制這種含鹽廢水的排放，因此，高鹽水的進一步處置成為提高工業廢水深度處理回用率的關鍵，同時濃鹽水的進一步濃縮和處置(分質結晶)，是實現零排放要求的最核心單元。因此解決好高濃鹽水，特別是對含難降解有機物的高鹽工業廢水，提高工業廢水處理回用率93%以上，對工業工業廢水“零排放”工藝具有深遠的社會意義。

　　目前正在實施的高鹽廢水處理方法很多，如多效蒸發、MVC機械壓氣蒸發、DTRO碟管式反滲透、電解法，甚至焚燒法等技術路線。MVC、DTRO技術路線目前是主流工藝路線，但要求處理規模起點大，噸水投資很大，能耗很高，采用焚燒法會產生氮氧化物、二噁英等二次污染物;膜分離法中，DTRO隨著料液濃縮，鹽分濃度越來越高，膜會出現缺陷，廢水中的懸浮物質會容易堵塞膜;總體效果很差。隨著國家新環保法規實施力度加強，高含鹽工業廢水處置路線日益多樣化，技術工藝、能耗以及成本的綜合性能比較正受到越來越多的關注。

　　實用新型內容

　　針對上述成本增加的問題，本實用新型的目的是提供一種反滲透裝置排放的濃鹽水的處理系統以及工業廢水處理系統。

　　本實用新型的技術方案如下：

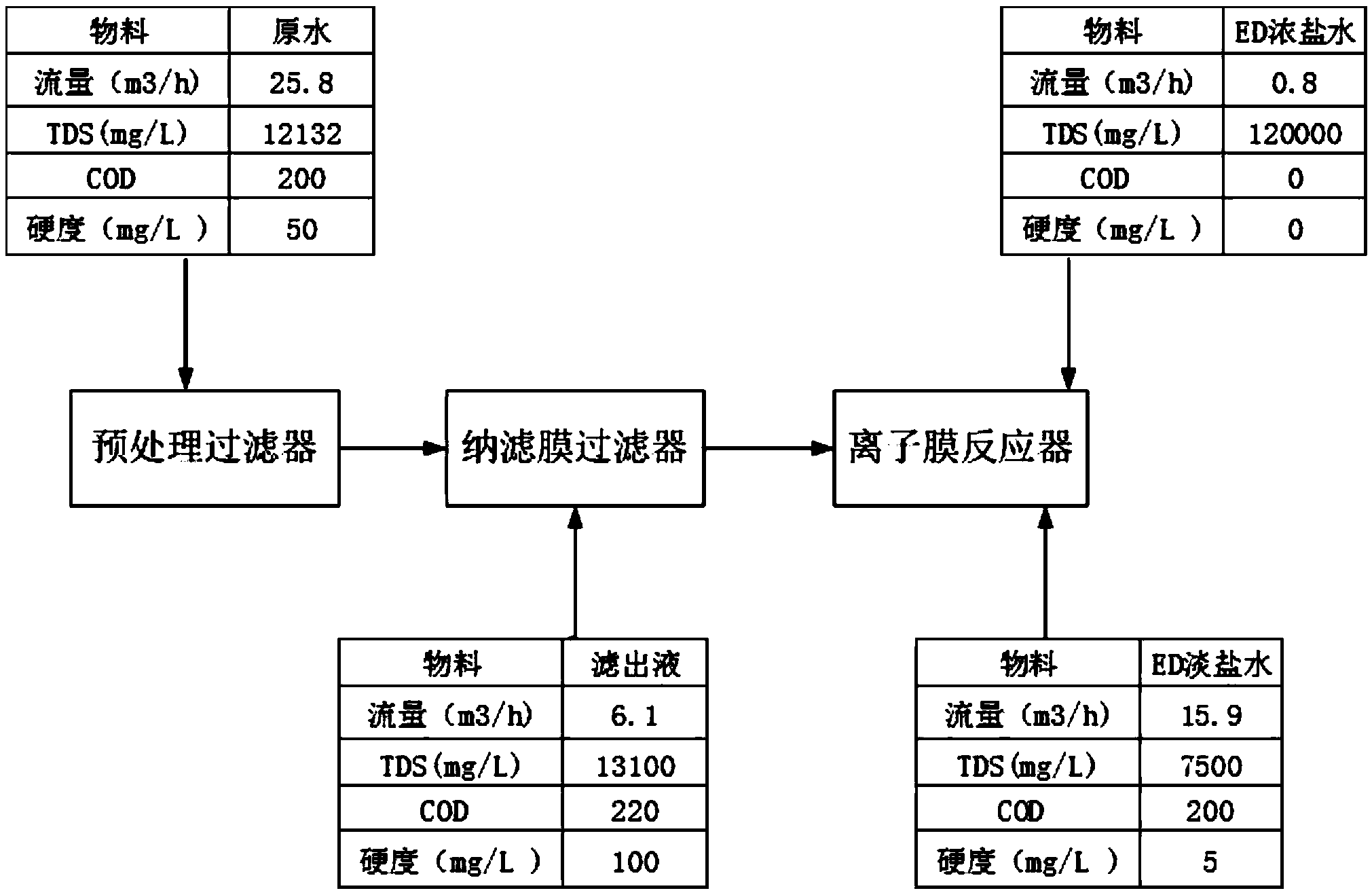

　　一種反滲透裝置排放的濃鹽水的處理系統，其包括依次連接的預處理過濾器、納濾膜過濾器和離子膜反應器;

　　所述反滲透裝置排放的濃鹽水經預處理過濾器處理后進入納濾膜過濾器，經納濾膜過濾器處理后得到脫硬濃鹽水和濾出液，所述脫硬濃鹽水進入所述離子膜反應器進行濃縮處理后得到ED濃鹽水和ED淡鹽水。

　　其中，所述預處理過濾器為筒式過濾器，所述筒式過濾器的濾膜的孔徑為0.2～0.5μm，所述筒式過濾器的跨膜壓差為60～90Kpa。

　　其中，所述納濾膜過濾器的濾膜的孔徑為0.2～0.5μm，所述納濾膜過濾器的跨膜壓差為60～90Kpa。

　　其中，所述納濾膜過濾器的操作壓力為0.5至2.0MPa。

　　其中，所述離子膜反應器的進水條件為COD≤200mg/L，硬度≤50mg/L，SS≤1。

　　其中，所述離子膜反應器包括膜堆、極區和壓緊裝置，其中所述膜堆采用的陰離子膜為AMX均相離子膜，陽離子膜為CMX均相離子膜。

　　其中，所述離子膜反應器包括一臺壓緊裝置和四組膜堆，所述四組膜堆設置在一臺壓緊裝置中。

　　本實用新型還提供一種工業廢水處理系統，其包括過濾池、反滲透裝置和上述的反滲透裝置排放的濃鹽水的處理系統。

　　其中，所述離子膜反應器的淡水管與所述反滲透裝置的進水管相連通。

　　其中，所述納濾膜過濾器的濾出液管與所述過濾池相連通。

　　本實用新型的有益效果是：本實用新型的反滲透裝置排放的濃鹽水的處理系統采用納濾膜+離子膜組合工藝方式，使得本實用新型的工業廢水的回收率達85%左右，其淡鹽水與濃鹽水的鹽水濃差倍數比大于10，回收效率高且處理成本合理。本實用新型的工業廢水處理系統整體實現了零排污，且提高了廢水回 收率，符合國家節能環保的要求。
