申請日2015.09.21

　　公開(公告)日2016.01.06

　　IPC分類號E03C1/12

　　摘要

　　本實用新型提出了帶管理功能的玻璃鋼污水應急儲水裝置，包括罐體、進水口、檢修口、排污泵、設備箱和控制主機，罐體上設置有液位傳感器，進水口和檢修口設置在罐體上，進水口上設置有進水流量計，設備箱設置在罐體上，排污泵設置在設備箱內，排污泵的抽水管伸入罐體中，排污泵的排水管上設置有出水流量計，進水流量計、出水流量計、液位傳感器和排污泵均與控制主機電性連接，所述控制主機包括為PLC和顯示裝置。本實用新型可以用于記錄、保存和查詢進水口進水量、排污泵排水量、罐體內污水液位高低及設備運行時間，具有結構簡單、使用和管理方便的優點。

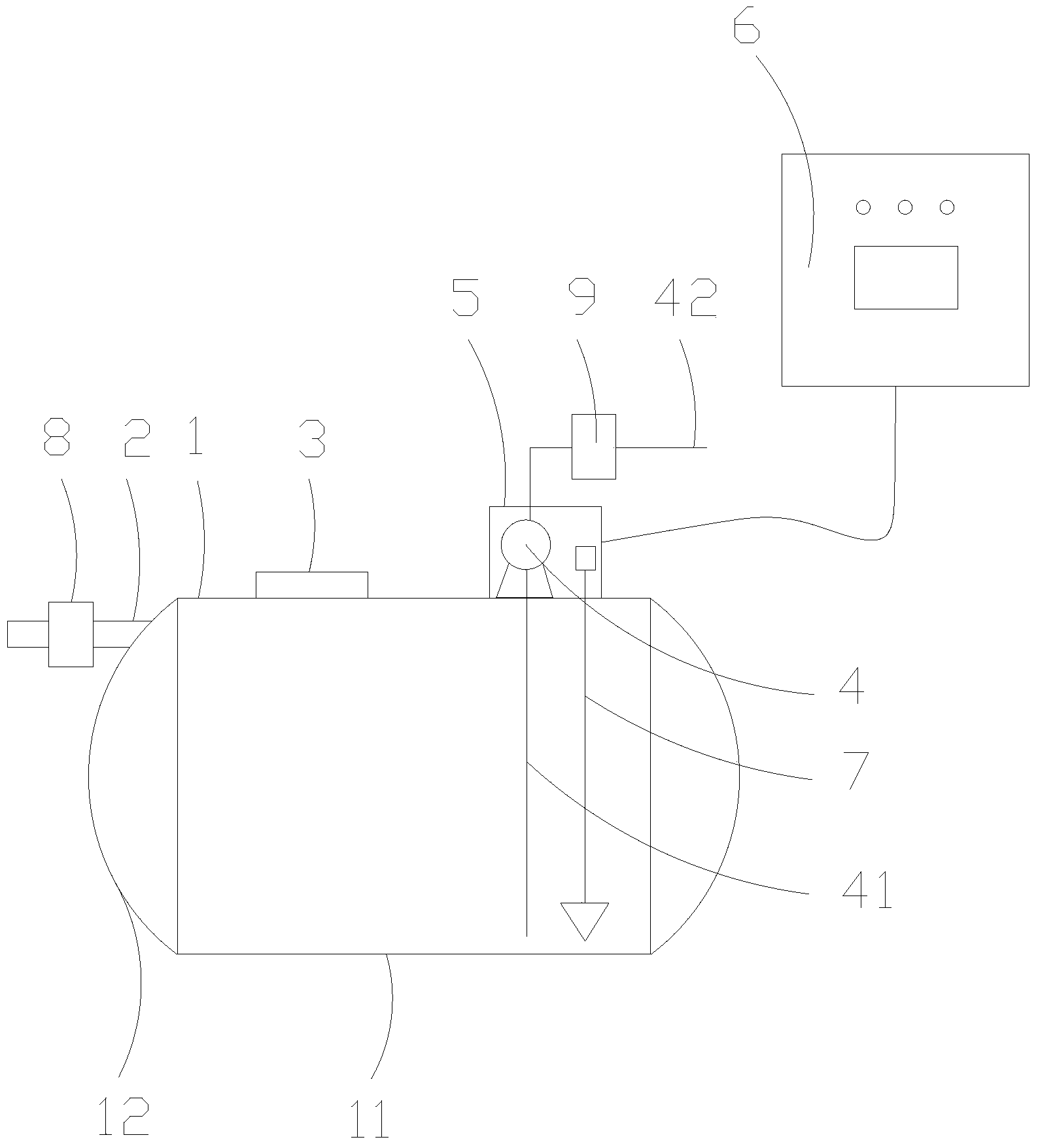

　　摘要附圖



　　權利要求書

　　1.帶管理功能的玻璃鋼污水應急儲水裝置，其特征在于：包括罐體、進水 口、檢修口、排污泵、設備箱和控制主機，罐體上設置有液位傳感器，進水口 和檢修口設置在罐體上，進水口上設置有進水流量計，設備箱設置在罐體上， 排污泵設置在設備箱內，排污泵的抽水管伸入罐體中，排污泵的排水管上設置 有出水流量計，進水流量計、出水流量計、液位傳感器和排污泵均與控制主機 電性連接，所述控制主機包括為PLC和顯示裝置，用于記錄、保存和查詢進水 口進水量、排污泵排水量、罐體內污水液位高低、設備開始使用時間及總使用 時間。

　　2.如權利要求1所述的帶管理功能的玻璃鋼污水應急儲水裝置，其特征 在于：所述設備箱的內壁上設置有隔音裝置。

　　3.如權利要求2所述的帶管理功能的玻璃鋼污水應急儲水裝置，其特征在 于：所述隔音裝置為隔音棉或隔音板。

　　4.如權利要求1所述的帶管理功能的玻璃鋼污水應急儲水裝置，其特征在 于：所述設備箱內設置有防震緩沖裝置，所述排污泵通過防震緩沖裝置與所述 設備箱連接。

　　5.如權利要求4所述的帶管理功能的玻璃鋼污水應急儲水裝置，其特征在 于：所述防震緩沖裝置為橡膠墊。

　　6.如權利要求1所述的帶管理功能的玻璃鋼污水應急儲水裝置，其特征在 于：還包括應急電源，應急電源與所述控制主機電性連接。

　　7.如權利要求1所述的帶管理功能的玻璃鋼污水應急儲水裝置，其特征在 于：所述罐體包括圓柱形罐身和固定連接在圓柱形罐身兩端的弧形罐蓋。

　　8.如權利要求1所述的帶管理功能的玻璃鋼污水應急儲水裝置，其特征在 于：所述進水口設置在弧形罐蓋上，所述檢修口設置在圓柱形罐身上方。

　　9.如權利要求1-8中任一項所述的帶管理功能的玻璃鋼污水應急儲水裝置， 其特征在于：所述罐體為玻璃鋼罐體。

　　說明書

　　帶管理功能的玻璃鋼污水應急儲水裝置

　　技術領域

　　本實用新型涉及污水應急儲水裝置，特別涉及帶管理功能的玻璃鋼污水應 急儲水裝置。

　　背景技術

　　環保等行政管理部門為了加強對污染企業的管理，一般只能做到每隔一段 時間到企業污水處理現場走訪，了解污水處理設施運行情況，確保企業不隨意 往外排污。臨時性的污水應急排放或其他污染源緊急泄漏(如液氨等制冷劑泄 漏)的應急排放情況，而往往企業這些臨時性的排污環保等行政管理部門不得 而知。如圖1所示，原來的污水應急儲水裝置主要由罐體101和排污泵102組 成，僅能收納污水排出污水，但環保等行政管理人員無法對污水應急儲水裝置 的投入使用時間、使用時長、污水總量、何時恢復正常等情況無法掌握。

　　在玻璃鋼污水應急儲水裝置的基礎上增加一套具備數據測量、記錄、保存 有查詢功能的儀器，具體由流量計、液位傳感器和帶管理功能的控制主機組成， 即可對污染企業的玻璃鋼污水應急儲水裝置日常運行情況就一清二楚，帶管理 功能的玻璃鋼污水應急儲水裝置具有數據記錄、儲存和查詢的功能，并且方便 管理。

　　實用新型內容

　　本實用新型提出了帶管理功能的玻璃鋼污水應急儲水裝置，解決了現有技 術中環保管理人員無法了解污水應急儲水裝置各項運行數據的缺陷。

　　本實用新型的技術方案是這樣實現的：

　　帶管理功能的玻璃鋼污水應急儲水裝置，包括罐體、進水口、檢修口、排 污泵、設備箱和控制主機，罐體上設置有液位傳感器，進水口和檢修口設置在 罐體上，進水口上設置有進水流量計，設備箱設置在罐體上，排污泵設置在設 備箱內，排污泵的抽水管伸入罐體中，排污泵的排水管上設置有出水流量計， 進水流量計、出水流量計、液位傳感器和排污泵均與控制主機電性連接，所述 控制主機包括為PLC和顯示裝置，用于記錄、保存和查詢進水口進水量、排污 泵排水量、罐體內污水液位高低、設備開始使用時間及總使用時間。

　　進一步，所述設備箱的內壁上設置有隔音裝置。

　　進一步，所述隔音裝置為隔音棉或隔音板。

　　進一步，所述設備箱內設置有防震緩沖裝置，所述排污泵通過防震緩沖裝 置與所述設備箱連接。

　　進一步，所述防震緩沖裝置為橡膠墊。

　　進一步，還包括應急電源，應急電源與所述控制主機電性連接。

　　進一步，所述罐體包括圓柱形罐身和固定連接在圓柱形罐身兩端的弧形罐 蓋。

　　進一步，所述進水口設置在弧形罐蓋上，所述檢修口設置在圓柱形罐身上 方。

　　進一步，所述罐體為玻璃鋼罐體。

　　本實用新型的有益效果：本實用新型通過進水流量計可以統計進入罐體的 污水量，通過出水流量計可以統計抽出罐體的污水量，通過液位傳感器可以了 解罐體內污水的液位情況，并與PLC控制主機配合，結合PLC自身的存儲單元、 計數單元和計時單元，實時在PLC控制主機上顯示，讓人了解到進水口進水量、 排污泵排水量、罐體內污水液位高低、設備開始使用時間及總使用時間等各項 數據;增加隔音裝置后可以減少從設備箱中傳出的排污泵的噪音，營造安靜的 工作環境;增加防震緩沖裝置后，可以有效減少排污泵的震動，一方面減少噪 音，另一方面保證排污泵的正常工作，增加使用壽命;設置應急電源后可以保 證斷電后PLC控制主機的仍能正常運行，并且保證各項數據不丟失。
