申請日2015.11.06

　　公開(公告)日2016.04.13

　　IPC分類號C02F9/06

　　摘要

　　本實用新型提供了一種煤化工高鹽廢水的處理系統，其包括納濾膜過濾器、離子膜反應器和反滲透過濾器;所述納濾膜過濾器與所述離子膜反應器連通，所述離子膜反應器與所述反滲透過濾器連通，所述反滲透過濾器的濃水管與所述機械過濾池連通。本實用新型采用電滲析+反滲透的耦合工藝來處理煤化工高鹽廢水，能夠達到水資源和鹽的全回收，實現了煤化工高鹽廢水的零排污處理，整個工藝穩定性高，可靠性高。

　　權利要求書

　　1.一種煤化工高鹽廢水的處理系統，其特征在于，包括納濾膜過濾器、離子膜反應器和反滲透過濾器;所述納濾膜過濾器與所述離子膜反應器連通，所述離子膜反應器與所述反滲透過濾器連通，所述反滲透過濾器的濃水管與煤化工高鹽廢水的進水口連通;

　　煤化工高鹽廢水進入納濾膜過濾器后得到ED進水，所述ED進水進入所述離子膜反應器進行處理得到ED濃鹽水和ED淡鹽水，所述ED淡鹽水進入所述反滲透過濾器進行處理得到反滲透脫鹽水和反滲透濃鹽水，所述反滲透濃鹽水返回至所述煤化工高鹽廢水的進水口。

　　2.根據權利要求1所述的煤化工高鹽廢水的處理系統，其特征在于，所述納濾膜過濾器的濾膜的孔徑為0.2～0.5μm，所述納濾膜過濾器的跨膜壓差為60～90kPa。

　　3.根據權利要求1所述的煤化工高鹽廢水的處理系統，其特征在于，所述納濾膜過濾器的操作壓力為0.5至2.0MPa。

　　4.根據權利要求1所述的煤化工高鹽廢水的處理系統，其特征在于，所述納濾膜過濾器采用的納濾膜為一價離子選擇膜。

　　5.根據權利要求1所述的煤化工高鹽廢水的處理系統，其特征在于，所述離子膜反應器的進水條件為COD≤200mg/L，硬度≤50mg/L，SS≤1。

　　6.根據權利要求1所述的煤化工高鹽廢水的處理系統，其特征在于，所述離子膜反應器包括膜堆、極區和壓緊裝置，其中所述膜堆采用的陰離子膜為均相離子選擇膜ACS，陽離子膜為均相一價離子選擇膜CIMS。

　　7.根據權利要求6所述的煤化工高鹽廢水的處理系統，其特征在于，所述離子膜反應器包括一臺壓緊裝置和四組膜堆，所述四組膜堆設置在一臺壓緊裝置中。

　　8.根據權利要求1所述的煤化工高鹽廢水的處理系統，其特征在于，所述離子膜反應器包括一級離子膜反應器和二級離子膜反應器，所述一級離子膜反應器的淡水管與所述二級離子膜反應器連通，所述二級離子膜反應器的淡水管與所述反滲透過濾器連通，所述一級離子膜反應器的濃水管和所述二級離子膜反應器的濃水管均與所述煤化工高鹽廢水的進水口相連通。

　　9.根據權利要求1至8任意一項所述的煤化工高鹽廢水的處理系統，其特征在于，所述煤化工高鹽廢水的處理系統還包括機械過濾池，所述機械過濾池與所述納濾膜過濾池相通，所述煤化工高鹽廢水進入機械過濾池后再進入所述納濾膜過濾器。

　　10.根據權利要求9所述的煤化工高鹽廢水的處理系統，其特征在于，所述機械過濾池上還設置有藥劑投加裝置。

　　說明書

　　煤化工高鹽廢水的處理系統

　　技術領域

　　本實用新型涉及廢水處理領域，尤其涉及一種煤化工高鹽廢水的處理系統。

　　背景技術

　　我國煤化工產地多以西部地區為主，水資源成為制約煤化工項目主要制約因素。煤化工生產工藝排放的高含鹽廢水以及結晶鹽的無害化，是目前制約新型煤化工行業發展的一大瓶頸。煤化工高鹽廢水中含鹽TDS達10000～50000mg/L，SO42-濃度為10000～20000mg/L，為氯化鈉/硫酸鈉混合鹽型，其中硫酸鈉濃度大于20%。煤化工濃鹽水的另一特點是COD含量較高，為酚、多環芳烴等難降解有機物，濃度達到500～2000mg/L，煤化工廢水由于高含鹽量無法直接進入生化系統處理。目前國內多數企業采用蒸發結晶法處理高鹽廢水。高含鹽水經蒸發器濃縮后送至蒸發塘自然蒸發或結晶器結晶成固體安全填埋。但高鹽水排放蒸發池會滲出對水源造成二次污染，且結晶固體組分復雜，摻雜有害物質，并極易受潮解析進入環境，結晶固體需作為危險固體廢棄物進行危廢處理。對于每年產生3萬～5萬噸危廢物質的企業，這一處理方法的處置成本約為2000元/噸，占蒸發結晶總費用的60%以上，煤化工企業很難承受。造成了煤化工產業受制于環評的現狀。因此煤化工企業發展出路在于對于高鹽廢水的資源化零排放方法研究。

　　實用新型內容

　　針對上述問題，本實用新型的目的是提供一種零排污的煤化工高鹽廢水的處理系統。

　　本實用新型的技術方案如下：

　　一種煤化工高鹽廢水的處理系統，其包括納濾膜過濾器、離子膜反應器和反滲透過濾器;所述納濾膜過濾器與所述離子膜反應器連通，所述離子膜反應器與所述反滲透過濾器連通，所述反滲透過濾器的濃水管與所述機械過濾池連通;

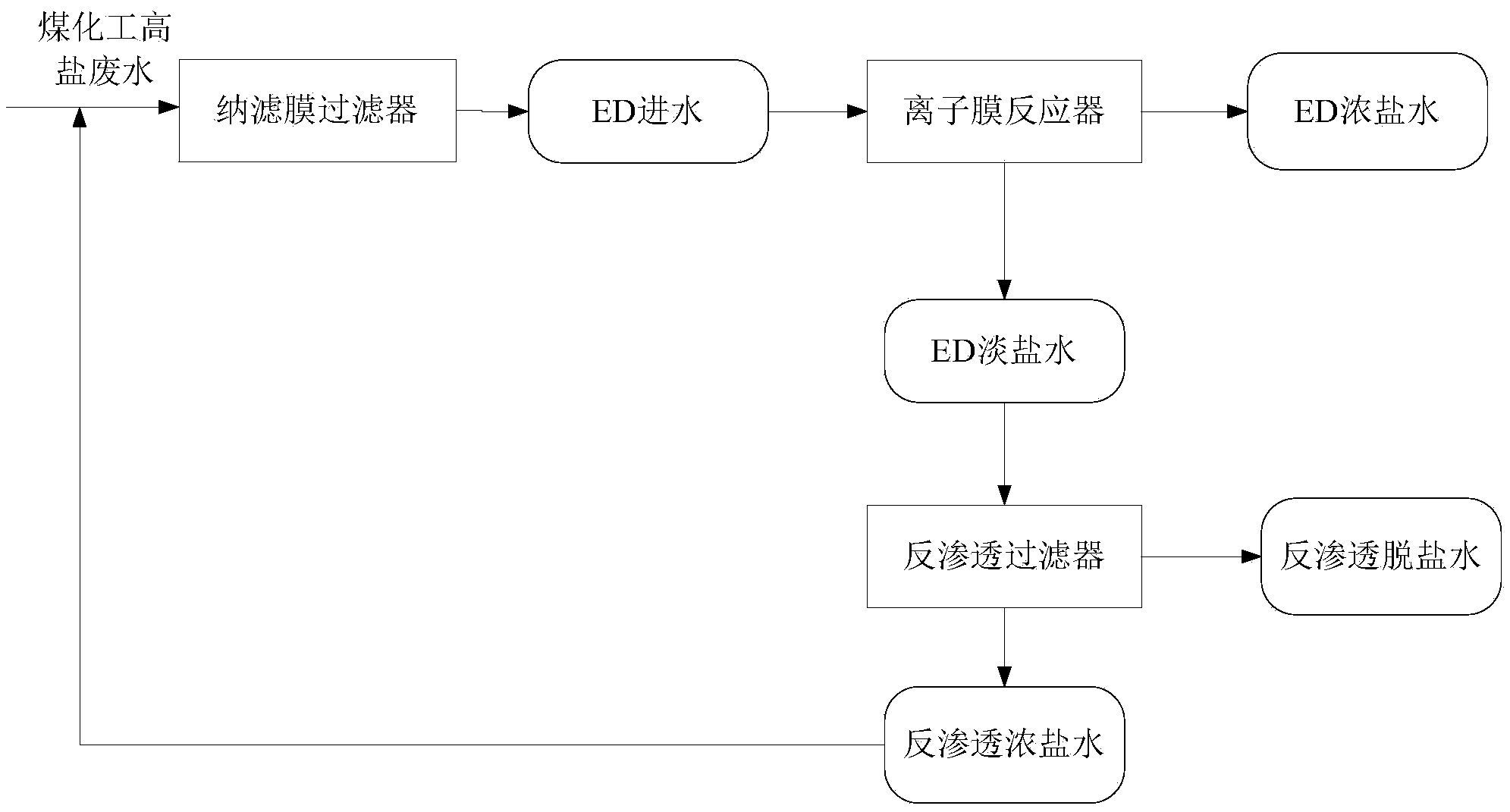

　　煤化工高鹽廢水進入納濾膜過濾器后得到ED進水，所述ED進水進入所述離子膜反應器進行處理得到ED濃鹽水和ED淡鹽水，所述ED淡鹽水進入所述反滲透過濾器進行處理得到反滲透脫鹽水和反滲透濃鹽水，所述反滲透濃鹽水返回至所述煤化工高鹽廢水的進水口。

　　其中，所述納濾膜過濾器的濾膜的孔徑為0.2～0.5μm，所述納濾膜過濾器的跨膜壓差為60～90Kpa。

　　其中，所述納濾膜過濾器的操作壓力為0.5至2.0MPa。

　　其中，所述納濾膜過濾器采用的納濾膜為一價離子選擇膜。

　　其中，所述離子膜反應器的進水條件為COD≤200mg/L，硬度≤50mg/L，SS≤1。

　　其中，所述離子膜反應器包括膜堆、極區和壓緊裝置，其中所述膜堆采用的陰離子膜為均相離子選擇膜ACS，陽離子膜為均相一價離子選擇膜CIMS。

　　其中，所述離子膜反應器包括一臺壓緊裝置和四組膜堆，所述四組膜堆設置在一臺壓緊裝置中。

　　其中，所述離子膜反應器包括一級離子膜反應器和二級離子膜反應器，所述一級離子膜反應器的淡水管與所述二級離子膜反應器連通，所述二級離子膜反應器的淡水管與所述反滲透過濾器連通，所述一級離子膜反應器的濃水管和所述二級離子膜反應器的濃水管均與所述煤化工高鹽廢水的進水口相連通。

　　其中，所述煤化工高鹽廢水的處理系統還包括機械過濾池，所述機械過濾池與所述納濾膜過濾池相通，所述煤化工高鹽廢水進入機械過濾池后再進入所述納濾膜過濾器。

　　其中，所述機械過濾池上還設置有藥劑投加裝置。

　　本實用新型的有益效果是：

　　(1)本實用新型采用電滲析+反滲透的耦合工藝來處理煤化工高鹽廢水，能夠達到水資源和鹽的全回收，實現了煤化工高鹽廢水的零排污處理，整個工藝穩定性高，可靠性高;

　　(2)本實用新型的廢水處理系統的廢水回用率高達85%以上，極大的節省了水資源;

　　(3)本實用新型的產物ED濃鹽水具有高潔凈度的特點，可以直接制備高品質鹽;采用本實用新型的處理系統能夠使后續對ED濃鹽水進行蒸發處理時蒸發器的處理規�？蓽p少75%，可降低20%以上的總體投資，蒸發面積大幅度縮小后，系統可節省60%的蒸汽耗量，降低40%以上運行能耗。
