申請日2015.09.21

　　公開(公告)日2015.12.30

　　IPC分類號F24F13/22

　　摘要

　　空調冷凝水處理裝置，屬于空調冷凝水處理技術領域。本實用新型是為了解決現有空調冷凝水處理裝置受現場條件限制、對現場環境造成影響的問題。本實用新型所述的空調冷凝水處理裝置，霧化倉上設有至少一個導流管接口，水位監測裝置用于監測霧化倉中冷凝水的液位，水位監測裝置的信號輸出端連接霧化控制電路的液位信號輸入端，霧化控制電路的控制信號輸出端連接霧化器的控制信號輸入端，霧化器的霧化片位于霧化倉內，霧化倉的出霧口與霧化迷宮的進霧口連通。本實用新型適用于處理空調冷凝水。

　　摘要附圖



　　權利要求書

　　1.空調冷凝水處理裝置，其特征在于，它包括：霧化迷宮(1)、霧化倉(2)、水位 監測裝置(5)、霧化器(6)和霧化控制電路(8);

　　霧化倉(2)上設有至少一個導流管接口(4)，水位監測裝置(5)用于監測霧化倉(2) 中冷凝水的液位，水位監測裝置(5)的信號輸出端連接霧化控制電路(8)的液位信號輸 入端，霧化控制電路(8)的控制信號輸出端連接霧化器(6)的控制信號輸入端，霧化器 (6)的霧化片位于霧化倉(2)內，霧化倉(2)的出霧口與霧化迷宮(1)的進霧口連通。

　　2.根據權利要求1所述的空調冷凝水處理裝置，其特征在于，它還包括：霧化器電 源(7);霧化器電源(7)用于給霧化器(6)供電。

　　3.根據權利要求1所述的空調冷凝水處理裝置，其特征在于，它還包括：控制倉(3); 霧化器(6)、霧化器電源(7)和霧化控制電路(8)均位于控制倉(3)內。

　　4.根據權利要求1所述的空調冷凝水處理裝置，其特征在于，空調冷凝水處理裝置 通過無線設備與上位機進行數據交換。

　　5.根據權利要求1所述的空調冷凝水處理裝置，其特征在于，霧化器(6)的成霧量 為1500±200ml/hr。

　　6.根據權利要求1所述的空調冷凝水處理裝置，其特征在于，霧化倉(2)內設有風 機。

　　7.根據權利要求1所述的空調冷凝水處理裝置，其特征在于，水位監測裝置(5)為 液位傳感器。

　　說明書

　　空調冷凝水處理裝置

　　技術領域

　　本實用新型屬于空調冷凝水處理技術領域。

　　背景技術

　　現有空調冷凝水處理有兩種方式：導流法和加熱法。導流法將空調的冷凝水通過排水 管引出排到下水或室外，其受環境的影響較大，在無法連接到下水和室外的場合根本無法 使用。加熱法通過將冷凝水在容器內加熱到沸點，使水蒸發。其加熱必然導致周?chē)鷾囟壬?高，同時增加大量的能量消耗。由于加熱管的長期運行存在一定的故障率，也導致產品的 故障頻發。

　　實用新型內容

　　本實用新型是為了解決現有空調冷凝水處理裝置受現場條件限制、對現場環境造成影 響的問題，現提供空調冷凝水處理裝置。

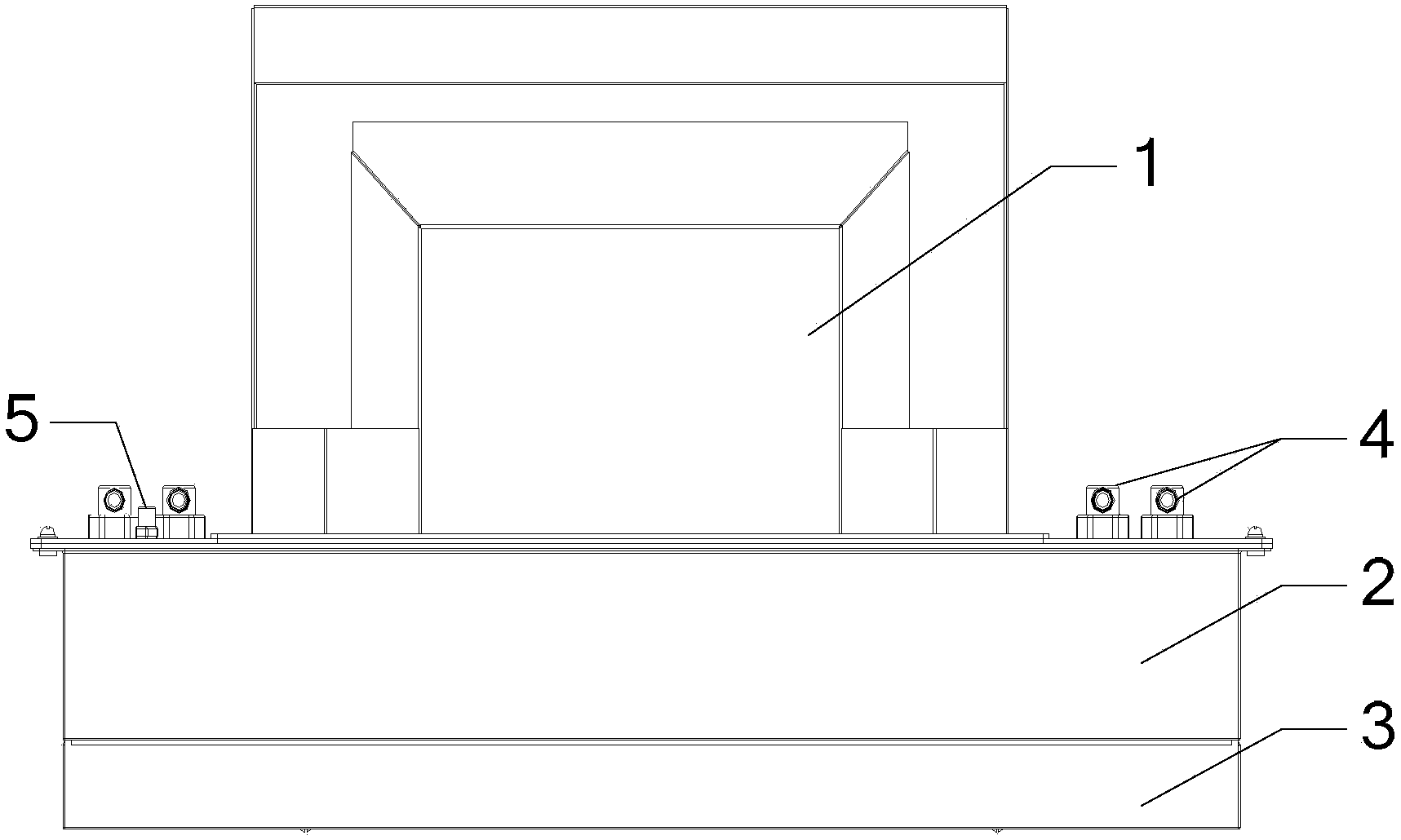

　　空調冷凝水處理裝置，它包括：霧化迷宮1、霧化倉2、水位監測裝置5、霧化器6和 霧化控制電路8;

　　霧化倉2上設有至少一個導流管接口4，水位監測裝置5用于監測霧化倉2中冷凝水 的液位，水位監測裝置5的信號輸出端連接霧化控制電路8的液位信號輸入端，霧化控制 電路8的控制信號輸出端連接霧化器6的控制信號輸入端，霧化器6的霧化片位于霧化倉 2內，霧化倉2的出霧口與霧化迷宮1的進霧口連通。

　　所述空調冷凝水處理裝置還包括：霧化器電源7;霧化器電源7用于給霧化器6供電。

　　所述空調冷凝水處理裝置還包括：控制倉3;霧化器6、霧化器電源7和霧化控制電路 8均位于控制倉3內。

　　空調冷凝水處理裝置通過無線設備與上位機進行數據交換。

　　霧化器6的成霧量為1500±200ml/hr。

　　霧化倉2內設有風機。

　　水位監測裝置5為液位傳感器。

　　本實用新型所述的空調冷凝水處理裝置能夠?qū)崟r(shí)處理空調冷凝水，不受現場條件的限 制，功耗低，不會對其它設備和現場的環境造成影響。節能環保，不需人為干預長期穩定 運行。完全達到冷凝水處理的目的。在使用過程中安全可靠，無需維護，遠程監控功能直 觀的讓用戶了解冷凝水的處理過程�？照{(diào)冷凝水處理裝置節能環保，對于現場環境不會產 生影響。
