申請日2015.11.06

　　公開(公告)日2016.04.20

　　IPC分類號B01D21/02; B01D21/26; B01D21/28; B01D21/24

　　摘要

　　本實用新型公開了一種高效污水旋流除砂裝置，包括沉淀池、攪拌葉片、除砂管、吸砂口，所述沉淀池側壁一側設有進水口，所述沉淀池上部設有支撐架，支撐架一側設有出水口，支撐架上設有齒輪箱，所述齒輪箱一側設有電機，所述齒輪箱中心設有傳動軸套，所述傳動軸套側壁設有若干攪拌葉片，所述傳動軸套內部設有除砂管，除砂管下部設有吸砂口，所述吸砂口上部設有若干進氣管，進氣管上設有閥門，所述進氣管連接有空氣壓縮機，所述除砂管上部兩側設有汽缸，汽缸軸端頭部連接除砂管。本實用新型對污水進行旋流除砂，實現砂水分離，避免水污染帶來的環境污染。

　　權利要求書

　　1.一種高效污水旋流除砂裝置，包括沉淀池、攪拌葉片、除砂管、吸砂口，所述沉淀池側壁一側設有進水口，進水口口部設有法蘭，所述沉淀池上部設有支撐架，支撐架一側設有出水口，支撐架上設有齒輪箱，齒輪箱通過螺栓固定連接在支撐架上，所述齒輪箱一側設有電機，所述齒輪箱中心設有傳動軸套，電機通過齒輪箱帶動傳動軸套旋轉運動，所述傳動軸套側壁設有若干攪拌葉片，其特征在于所述傳動軸套內部設有除砂管，除砂管下部設有吸砂口，所述吸砂口呈錐形面結構，所述吸砂口上部設有若干進氣管，進氣管上設有閥門，所述進氣管連接有空氣壓縮機，所述除砂管上部兩側設有汽缸，汽缸固定連接在支撐架上，汽缸軸端頭部連接除砂管。

　　2.根據權利要求1所述的一種高效污水旋流除砂裝置，其特征在于所述除砂管一側設有反吹管，所述反吹管外接鼓風機。

　　3.根據權利要求1所述的一種高效污水旋流除砂裝置，其特征在于所述除砂管一側設有砂水分離器，所述砂水分離器包括料筒、進料口、出料口、螺旋葉片，所述除砂管口部搭接在進料口，進料口下部設有料筒，所述料筒內部設有螺旋葉片，螺旋葉片軸端連接有電機，所述料筒下部設有出料口，料筒尾部設有溢流口。

　　說明書

　　一種高效污水旋流除砂裝置

　　技術領域

　　本實用新型屬于污水凈化處理技術領域，特別涉及一種高效污水旋流除砂裝置。

　　背景技術

　　旋流除砂的工作原理：是根據離心沉降和密度差的原理，當水流在一定的壓力從除砂器進口以切向進入設備后，產生強烈的旋流運動，由于砂水密度不同，在離心力、向心浮力、流體拽力的作用下，因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。

　　經過檢索，授權公告號為CN203886243U的現有技術，公開了一種污水除砂旋流裝置，包括殼體，于殼體上裝置變速電機，變速電通過傳動機構連接轉動軸，所述轉動軸的一端伸入所述殼體并連接轉盤，在所述轉盤的外周裝置多個葉片;所述殼體內分別設置第一沉砂區及第二沉砂區，流入口及流出口設置在所述第一沉砂區內，于所述第二沉砂區內設置砂提升管，所述砂提升管連接除砂管;雖然利用污水的離心沉降和密度差的原理，旋流沉砂效果較好，但是沉砂之后，除砂管與沉砂區的相對高度不可自動調節，除砂管結構單一，隨著除砂管與沉砂區的距離增大，在壓縮空氣量一定的情況下，砂水混合液的提升流量減小，除砂效果不好;若保證砂水混合液的提升流量，必定加大壓縮空氣量，自然而然增加空氣壓縮機的負荷。

　　發明內容

　　本實用新型的目的是克服現有技術中不足，提供一種高效污水旋流除砂裝置，對污水進行旋流除砂，實現砂水分離，避免水污染帶來的環境污染。

　　為了實現上述目的，本實用新型采用的技術方案是：

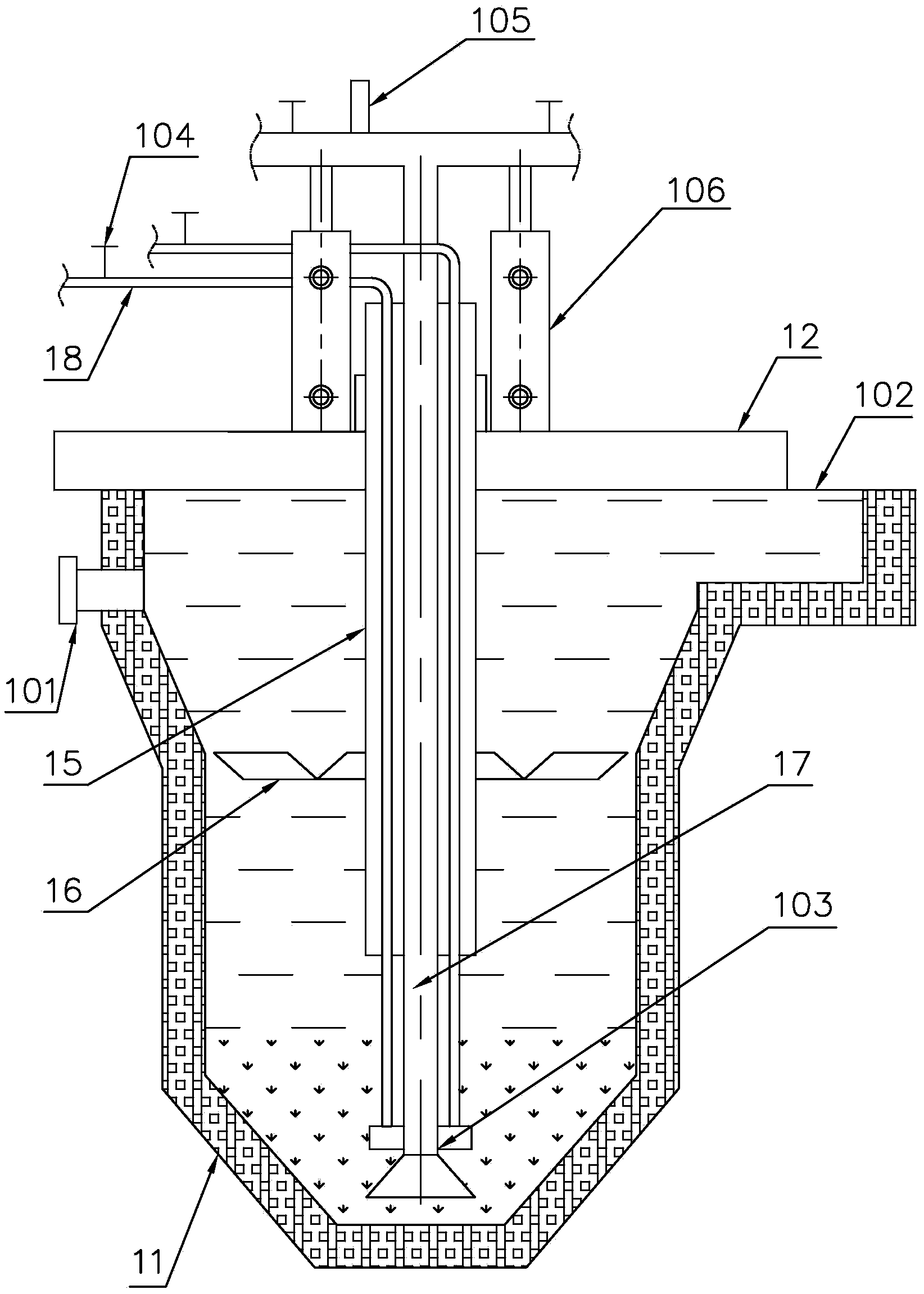

　　一種高效污水旋流除砂裝置，包括沉淀池、攪拌葉片、除砂管、吸砂口，所述沉淀池側壁一側設有進水口，進水口口部設有法蘭，所述沉淀池上部設有支撐架，支撐架一側設有出水口，支撐架上設有齒輪箱，齒輪箱通過螺栓固定連接在支撐架上，所述齒輪箱一側設有電機，電機為齒輪箱提供動力;所述齒輪箱中心設有傳動軸套，電機通過齒輪箱帶動傳動軸套旋轉運動，所述傳動軸套側壁設有若干攪拌葉片，攪拌葉片對污水進行旋流運動，由于砂水密度不同，在離心力、向心浮力、流體拽力的作用下，因受力不同，從而使密度低的清水上升，由出水口排出，密度大的砂粒進入沉淀池底部的沉淀區;所述傳動軸套內部設有除砂管，除砂管下部設有吸砂口，所述吸砂口呈錐形面結構，所述吸砂口上部設有若干進氣管，進氣管上設有閥門，所述進氣管連接有空氣壓縮機，所述空氣壓縮機將壓縮空氣通過進氣管進入沉淀池底部的沉淀區，使位于沉淀區的污水、砂礫、空氣形成氣液混合體并降低了密度，從而實現了砂水混合液的提升，最后通過吸砂口吸收，并通過除砂管排出;所述除砂管上部兩側設有汽缸，汽缸固定連接在支撐架上，汽缸軸端頭部連接除砂管，汽缸伸縮帶動除砂管上下浮動，從而控制吸砂口與沉淀池底部沉淀區的相對高度，保證砂水混合液流量不變，除砂效果好，減少空氣壓縮機的負荷。

　　優選的，所述除砂管一側設有反吹管，所述反吹管外接鼓風機，鼓風機通過反吹管對除砂管進行反吹，有效避免除砂管的損壞或者堵塞，既可以降低電耗，又可以安全可靠長期運行。

　　優選的，所述除砂管一側設有砂水分離器，所述砂水分離器包括料筒、進料口、出料口、螺旋葉片，所述除砂管口部搭接在進料口，進料口下部設有料筒，所述料筒內部設有螺旋葉片，螺旋葉片軸端連接有電機，電機為砂水分離器提供動力;所述料筒下部設有出料口，料筒尾部設有溢流口，砂水混合液通過進料口進入料筒，在螺旋葉片的螺旋攪拌下，實現砂水分離，分離的水從溢流口排出。

　　本實用新型與現有技術相比較有益效果表現在：1)實現污水旋流除砂，砂水分離，避免水污染帶來的環境污染;2)適應性強，可持續工作，運行穩定可靠，結構簡單，成本低廉，易于安裝和操作，具有體積小，處理能力大，節省現場空間等優點;3)所述除砂管一側設有反吹管，反吹管對除砂管進行反吹，有效避免除砂管的損壞或者堵塞，延長設備的使用壽命;4)所述除砂管上部兩側設有汽缸，汽缸伸縮帶動除砂管上下浮動，從而控制吸砂口與沉淀池底部沉淀區的相對高度，保證砂水混合液流量不變，除砂效果好。
