申請日2015.09.21

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種太陽能電池板生產廢水處理系統，涉及水處理領域。平流沉砂池、調節沉淀池、中和絮凝池、斜管沉淀池、中間水池、吸附濾池、清水池、有機物吸收塔，按所述順序進出水口依次連接;平流沉砂池的進水口連接廢水管;斜管沉淀池底部還連接有污泥濃縮池，污泥濃縮池上清液回流連接調節沉淀池入口，污泥運輸?shù)桨蹇驂簽V機，壓縮的泥餅外運;中和絮凝池上設有加藥裝置和羅茨風機;調節沉淀池、中間水池和清水池的出水口分別設有污泥提升泵;有機物吸收塔上設有第一加藥裝置;吸附濾池上設有第二加藥裝置。本實用新型采用不同污染物分別處理，既節約了設備及基建投資，又降低了運行成本，同時也保證處理后的水達到完全合格排放。

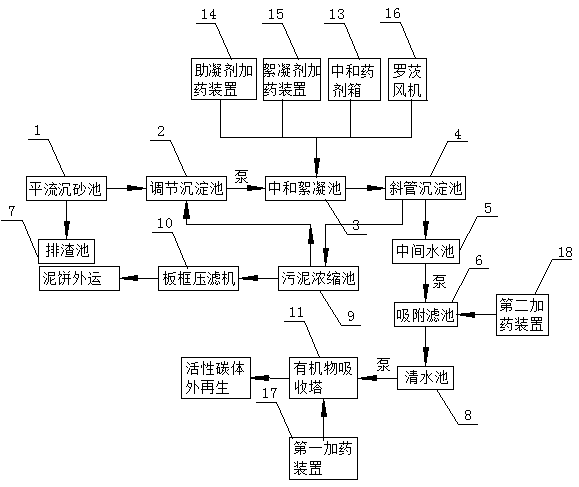

　　摘要附圖



　　權利要求書

　　1.一種太陽能電池板生產廢水處理系統，其特征在于：該系統包括平流沉砂池(1)、調節沉淀池(2)、中和絮凝池(3)、斜管沉淀池(4)、中間水池(5)、吸附濾池(6)、排渣池(7)、清水池(8)、污泥濃縮池(9)、板框壓濾機(10)、有機物吸收塔(11);平流沉砂池(1)、調節沉淀池(2)、中和絮凝池(3)、斜管沉淀池(4)、中間水池(5)、吸附濾池(6)、清水池(8)、有機物吸收塔(11)，按所述順序進出水口依次連接;所述平流沉砂池(1)的進水口連接廢水管;所述斜管沉淀池(4)底部還連接有污泥濃縮池(9)，所述污泥濃縮池(9)上清液回流連接調節沉淀池(2)入口，污泥運輸?shù)桨蹇驂簽V機(10)，壓縮的泥餅外運;所述中和絮凝池(3)上設有中和藥劑箱(13)、助凝劑加藥裝置(14)、絮凝劑加藥裝置(15)和羅茨風機(16);所述調節沉淀池(2)、中間水池(5)和清水池(8)的出水口分別設有污泥提升泵;所述有機物吸收塔(11)上設有第一加藥裝置(17);所述吸附濾池(6)上設有第二加藥裝置(18)。

　　2.根據權利要求1所述的一種太陽能電池板生產廢水處理系統，其特征在于：所述中間水池(5)為磚混防腐結構，所述有機物吸收塔(11)為碳鋼防腐結構，其它池為鋼混防腐結構。

　　說明書

　　一種太陽能電池板生產廢水處理系統

　　技術領域

　　本實用新型涉及水處理領域，具體涉及一種太陽能電池板生產廢水處理系統。

　　背景技術

　　太陽能電池板生產污水主要來源于切割廢水和清洗廢水，其中切割廢液主要成分為：金剛砂、硅粉、聚乙二醇，清洗廢水除以上三種物質外還含有陽離子表面活性劑。

　　金剛砂和硅粉利用平流沉沙池和混凝沉淀法去除;聚乙二醇和陽離子表面活性劑的去除比較復雜，傳統方法主要有：絮凝沉淀法、化學氧化法、吸附法、膜法、生化方法等。其中絮凝沉淀法對于陽離子表面活性劑去除效果不明顯;化學氧化法能耗高;吸附法對于聚乙二醇和陽離子表面活性劑都有吸附作用，但是，怎么樣降低吸附法的運行費用，是要解決的關鍵;膜法也可以有效的去除聚乙二醇和陽離子表面活性劑，但是，超濾膜對于大分子量的(大于6000分子量)溶液，可以回收溶劑，但是小分子量的有機物，卻沒有任何效果;納濾膜和反滲透膜對于預處理的要求過高，一次性投資費用也較高。陽離子表面活性劑具有抗菌性和混凝作用，降解能力較弱，一般認為不適宜進行生化處理。

　　國內外現狀及發展趨勢，據相關資料表明：國內外對太陽能電池板生產廢水處理工藝研究比較少見，研究重點仍在高氟廢水和脫氮方面。太陽能電池板生產廢水的主要來源為切割廢水和清洗廢水，主要成分為金剛砂、硅粉、聚乙二醇和陽離子表面活性劑。傳統的處理方法為物理去除和生化法結合處理，但存在能耗高、投資費用高等問題。人類面臨著有限常規能源和環境污染的雙重壓力，太陽能作為清潔能源已被廣泛應用，隨著人類對社會和環境問題關注度的提高，太陽能電池必將迎來更廣闊的市場，而伴隨而來的污水處理工藝也必定會引起越來越多的社會關注。

　　鑒于以上原因，應選用了不同污染物分別處理的方案，既可節約了設備及基建投資，又降低了運行成本，同時也保證處理后的水達到完全合格排放。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種不同污染物分別處理，節約成本并且處理后的水達到排放標準的一種太陽能電池板生產廢水處理系統。

　　為解決上述技術問題，本實用新型所采取的技術方案是：

　　一種太陽能電池板生產廢水處理系統，其特征在于：該系統包括平流沉砂池、調節沉淀池、中和絮凝池、斜管沉淀池、中間水池、吸附濾池、排渣池、清水池、污泥濃縮池、板框壓濾機、有機物吸收塔;平流沉砂池、調節沉淀池、中和絮凝池、斜管沉淀池、中間水池、吸附濾池、清水池、有機物吸收塔，按所述順序進出水口依次連接;所述平流沉砂池的進水口連接廢水管;所述斜管沉淀池底部還連接有污泥濃縮池，所述污泥濃縮池上清液回流連接調節沉淀池入口，污泥運輸?shù)桨蹇驂簽V機，壓縮的泥餅外運;所述中和絮凝池上設有中和藥劑箱、助凝劑加藥裝置、絮凝劑加藥裝置和羅茨風機;所述調節沉淀池、中間水池和清水池的出水口分別設有污泥提升泵;所述有機物吸收塔上設有第一加藥裝置;所述吸附濾池上設有第二加藥裝置。

　　進一步的技術方案在于：所述中間水池為磚混防腐結構，所述有機物吸收塔為碳鋼防腐結構，其它池為鋼混防腐結構。

　　采用上述技術方案所產生的有益效果在于：

　　不同污染物分別處理，利用混凝沉淀去除物理雜質，吸附法去除廢水中的聚乙二醇和陽離子表面活性劑，既可節約了設備及基建投資，又降低了運行成本，同時也保證處理后的水達到完全合格排放。
