申請日2015.09.21

　　公開(公告)日2016.01.06

　　IPC分類號C02F1/44

　　摘要

　　本發明公開了一種濃縮水處理裝置，其特征在于，該濃縮水處理裝置設置有反滲透式凈水器，所述反滲透式凈水器通過水管、逆止閥連接RO濃水回收器;本發明設置有RO濃水回收器，達到水的循環使用，使反滲透式凈水器產生的濃縮水100%回收利用，提高了水資源的利用率，一定程度上保護了環境。本發明的結構簡單，操作方便，商用及家用反滲透凈水機都可使用，應用范圍較廣，目前市場上暫無此技術。

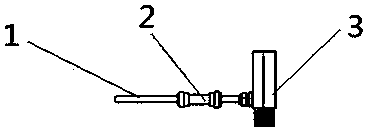

　　摘要附圖



　　權利要求書

　　1.一種濃縮水處理裝置，其特征在于，該濃縮水處理裝置包括水管、逆止閥和RO濃水回收器;所述水管一端連接外部反滲透式凈水器，水管另一端連接逆止閥，逆止閥通過水管連接RO濃水回收器，RO濃水回收器通過水管與外部另一根自來水水管連接。

　　2.如權利要求1所述濃縮水處理裝置，其特征在于，所述逆止閥為單向閥。

　　3.如權利要求1所述濃縮水處理裝置，其特征在于，所述RO濃水回收器進一步包括：混合器。

　　說明書

　　一種濃縮水處理裝置

　　技術領域

　　本發明屬于水處理技術領域，尤其涉及一種濃縮水處理裝置。

　　背景技術

　　目前，市場上反滲透凈水器工作時都需要排出大量濃縮水，造成水資源極大浪費。

　　現有的反滲透凈水器排出的濃縮水，直接排放，沒有合理再利用，造成水資源極大浪費。

　　發明內容

　　本發明為解決現有的反滲透凈水器排出的濃縮水，直接排放，沒有合理再利用，造成水資源極大浪費的技術問題而提供一種結構簡單、使用方便的濃縮水處理裝置。

　　本發明為解決公知技術中存在的技術問題所采取的技術方案是：

　　一種濃縮水處理裝置，包括水管、逆止閥和RO濃水回收器;所述水管一端連接外部反滲透式凈水器，所述水管另一端連接逆止閥，逆止閥通過水管連接RO濃水回收器，RO濃水回收器通過水管與外部另一根自來水管連接。

　　進一步，所述逆止閥為單向閥。

　　進一步，所述RO濃水回收器進一步包括：混合器。

　　本發明具有的優點和積極效果是：本發明設置有RO濃水回收器，達到水的循環使用，使反滲透式凈水器產生的濃縮水100%回收利用，提高了水資源的利用率，節約了水資源，保護了環境。本發明的結構簡單，操作方便，商用及家用反滲透凈水機都可使用，應用范圍較廣，目前市場上暫無此技術。

　　表1：反滲透式凈水器產生的濃縮水回收利用表

　　注：PI為自來水壓力，P2為RO凈水機內部水壓力，P3為RO凈水機排出的濃縮水壓力。自來水TDS為安裝濃水回收器后所測的自來水TDS，ROTDS為凈水機做出的純凈水TDS。P3始終大P1，代表濃縮水始終都會流入自來水管路中。自來水TDS值始終小于500，ROTDS始終小于50，水質正常。水桶容積3.2加侖。
