申請日2015.09.21
公開(公告)日2016.02.03
IPC分類號G01N33/00; G01N33/18
摘要
本發明公開了一種污水管道模擬裝置，包括頂層反應器，所述頂層反應器的下方設置有底層反應器，二者相連通;所述頂層反應器的側壁上設置有污水進水管，所述頂層反應器與底層反應器之間通過循環管道連接，所述底層反應器的側壁上設置有污水出水管;所述污水進水管上設置有進水水泵，所述循環管道上設置有循環水泵。本發明實現了反應器新鮮污水的不間斷補充，以及污水的適時排出，能夠較好的模擬污水管道中的水質狀況;可根據需要用于模擬不同長度的污水管道以及模擬不同的水深狀態下污水管道內氣體和水質變化。

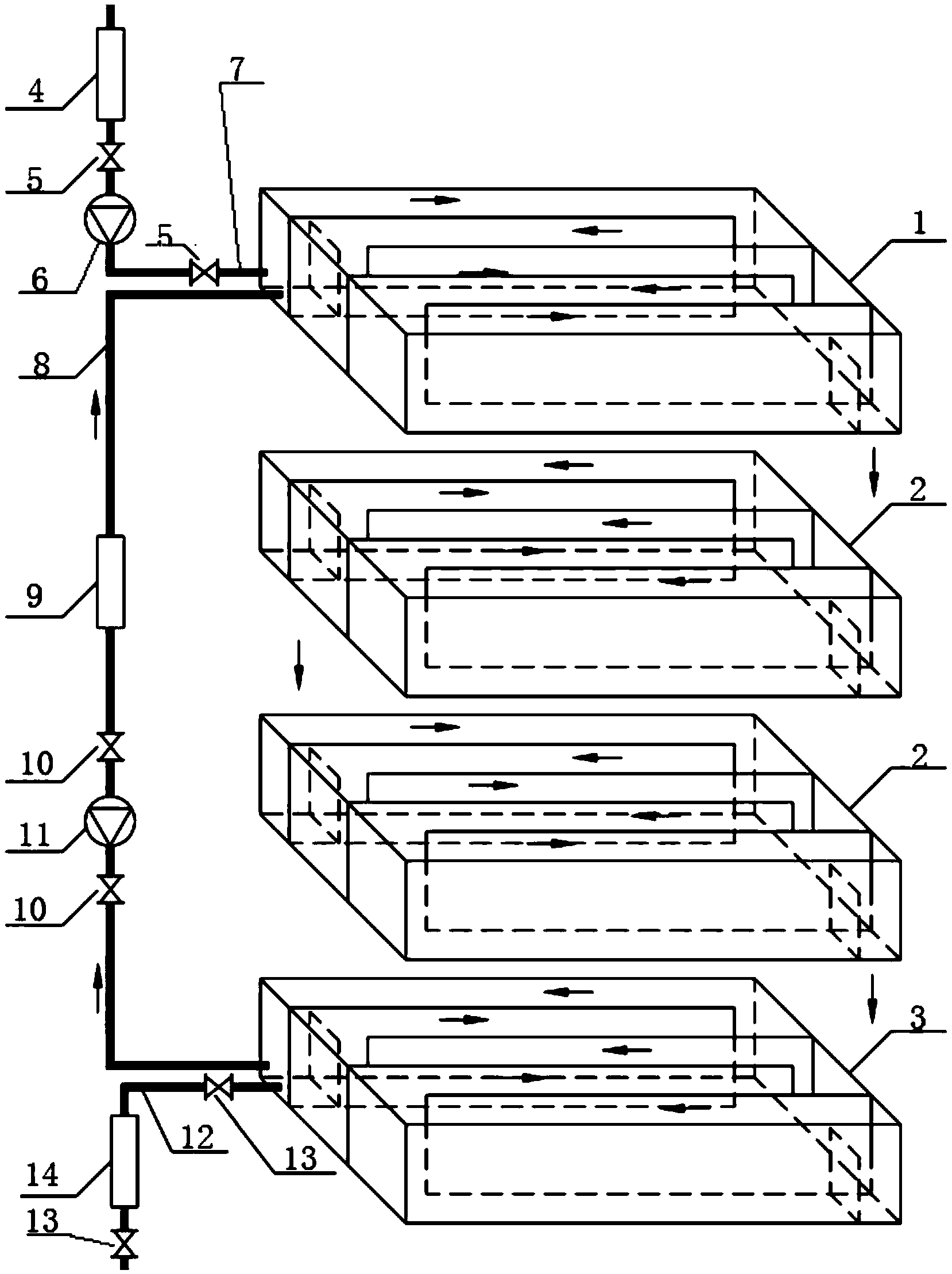

摘要附圖
權利要求書
1.一種污水管道模擬裝置，其特征在于，包括頂層反應器(1)，所述頂層反應器(1)的下方設置有底層反應器(3)，二者相連通;
頂層反應器(1)的側壁上設置有污水進水管(7)，頂層反應器(1)與底層反應器(3)之間通過循環管道(8)連接，底層反應器(3)的側壁上設置有污水出水管(12);頂層反應器(1)和底層反應器(3)內均設置有用于污水流通的流道(105);
污水由污水進水管(7)進入頂層反應器(1)內沿其內部的流道(105) 流動，并進入底層反應器(3)內沿其內部的流道(105)流動，并經循環管道(8)進入頂層反應器(1)內或者經污水出水管(12)流出。
2.如權利要求1所述的污水管道模擬裝置，其特征在于，所述頂層反應器(1)與底層反應器(3)之間設置有多個中間層反應器(2);且頂層反應器(1)與多個中間層反應器(2)中位于頂部的中間層反應器(2)相連通;多個中間層反應器(2)中相鄰的兩個中間層反應器(2)相連通;多個中間層反應器(2)中位于底部的中間層反應器(2)與所述底層反應器(3) 相連通。
3.如權利要求2所述的污水管道模擬裝置，其特征在于，所述中間層反應器(2)的內部結構與頂層反應器(1)的內部結構相同。
4.如權利要求1、2或3所述的污水管道模擬裝置，其特征在于，所述頂層反應器(1)內部沿其寬度方向均勻分布有多個隔板(104)，隔板(104) 的長度方向與頂層反應器(1)內水流方向一致;每相間隔的兩個隔板(104) 的同一端均設置有一缺口(106);相鄰隔板(104)之間形成所述的流道(105)。
5.如權利要求4所述的污水管道模擬裝置，其特征在于，所述頂層反應器(1)的底面，位于所述流道(105)的出口端設置有一開口，開口下方沿垂直于底面方向設置有引流板(102)。
6.如權利要求4所述的污水管道模擬裝置，其特征在于，所述頂層反應器(1)的流道(105)的入口端沿垂直于頂層反應器(1)底面方向設置有整流孔板(103)，頂層反應器(1)的流道(105)的出口端沿垂直于頂層反應器(1)底面方向設置有多層矩形堰(17)。
7.如權利要求2或3所述的污水管道模擬裝置，其特征在于，所述頂層反應器(1)的底面下方和中間層反應器(2)的底面下方，除去開設開口的一個角落處的其余三個角落處均設置有一個內柱(101)。
8.如權利要求4所述的污水管道模擬裝置，其特征在于，所述污水進水管(7)上設置有進水水泵(6)，進水水泵(6)的兩側均設置有一污水進水閥門(5)，且污水進水管(7)的進水端設置有污水進水流量計(4)。
9.如權利要求4所述的污水管道模擬裝置，其特征在于，所述循環管道(8)上設置有循環水泵(11)，循環水泵(11)的兩側均設置有一循環管道閥門(10)，且循環管道(8)的出水端設置有循環流量計(9)。
10.如權利要求4所述的污水管道模擬裝置，其特征在于，所述污水出水管(12)上設置有污水出水流量計(14)，且污水出水流量計(14)的兩側均設置有一污水出水閥門(13)。
說明書
一種污水管道模擬裝置
技術領域
本發明屬于實驗裝置技術領域，涉及一種污水管道模擬裝置。
背景技術
近年來，隨著城鎮化的快速發展，城市人口的增加，城市中的污水管道越來越長，污水在污水管道中的停留時間越來越長，引發一系列問題。如沉積物的累積、硫化氫的產生及其對管道的腐蝕、甲烷的產生以及隨之而來的爆炸性等問題。
有學者對北京城區部分排水管道的調研發現，所研究的排水管道中15%的管道中沉積物占排水管道體積的15%以上，這不僅會造成管道腐蝕還會降低管道系統的輸送能力。污水管道中硫化氫氣體濃度達到2.0mg/L時可以引發嚴重的混凝土管腐蝕。美國EPA對34個城市進行調查表明混凝土管道的腐蝕速率為2.5～10mm/年，其促進物質主要是硫化氫氣體。污水管道中的甲烷氣體在極低的濃度下即有可能產生爆炸，其爆炸下限為5%。這些問題都嚴重影響了污水管道的正常運行和維護。并且污水中的溶解性有機碳在污水管道中被大量消耗，這將對污水廠的脫氮除磷帶來不利影響。
有大量學者對污水管道中有害氣體的產生、沉積物的累積和變化等進行研究，主要采用的方法為實地調查研究和實驗?zāi)M研究。
當對污水管道中的有害氣體、沉積物等進行實地調查研究時，由于實際污水管道情況復雜，難以對污水管道的狀況進行精確的研究分析，也難以針對單一因素對污水管道內狀況的影響進行深入研究，同時對污水管道的狀況進行實地調查研究具有一定的危險性。
有一部分學者針對污水管道中危險氣體的產出與水質變化進行了實驗?zāi)M研究，所采用的裝置主要有兩種，包括循環模擬裝置和攪拌模擬裝置。循環模擬裝置的底部裝有沉積物，通過水泵使污水在裝置內循環運行。該裝置可以在一定程度上模擬污水管道中危險氣體產出與水質變化，但是該裝置只有循環水管，沒有新鮮污水補充，也沒有污水的排出，不能較好的模擬污水管道中的水質狀況，同時該裝置體積較小，若要達到實際污水的流速，需要很大的水泵，這樣水泵帶來的熱量使污水的水溫超過實際溫度，對實驗結果影響較大。攪拌模擬裝置的底部裝有沉積物，通過頂部的攪拌器攪拌使得污水在反應器中形成旋流，以此來模擬污水管道中危險氣體產出與水質變化。該裝置并沒有設置連續的污水進出水裝置，不能很好的模擬污水管道中的水質狀況，該裝置通過設置攪拌器來模擬污水與沉積物接觸的作用，但是這種旋流與實際污水管道中的流動有很大的差距，并不能很好的模擬實際污水管道中污水與沉積物的作用。
發明內容
針對上述現有技術中存在的問題或缺陷，本發明的目的在于，提供一種有效的、便捷的污水管道模擬裝置。
為了實現上述目的，本發明采取如下的技術解決方案：
一種污水管道模擬裝置，包括頂層反應器，所述頂層反應器的下方設置有底層反應器，二者相連通;頂層反應器的側壁上設置有污水進水管，頂層反應器與底層反應器之間通過循環管道連接，底層反應器的側壁上設置有污水出水管;頂層反應器和底層反應器內均設置有用于污水流通的流道;污水由污水進水管進入頂層反應器內沿其內部的流道流動，并進入底層反應器內沿其內部的流道流動，并經循環管道進入頂層反應器內或者經污水出水管流出。
進一步地，所述頂層反應器與底層反應器之間設置有多個中間層反應器;且頂層反應器與多個中間層反應器中位于頂部的中間層反應器相連通;多個中間層反應器中相鄰的兩個中間層反應器相連通;多個中間層反應器中位于底部的中間層反應器與所述底層反應器相連通。
進一步地，所述中間層反應器的內部結構與頂層反應器的內部結構相同。
具體地，所述頂層反應器內部沿其寬度方向均勻分布有多個隔板，隔板的長度方向與頂層反應器內水流方向一致;每相間隔的兩個隔板的同一端均設置有一缺口;相鄰隔板之間形成所述的流道。
進一步地，所述頂層反應器的底面，位于所述流道的出口端設置有一開口，開口下方沿垂直于底面方向設置有引流板。
進一步地，所述頂層反應器的流道的入口端沿垂直于頂層反應器底面方向設置有整流孔板，頂層反應器的流道的出口端沿垂直于頂層反應器底面方向設置有多層矩形堰。
進一步地，所述頂層反應器的底面下方和中間層反應器的底面下方，除去開設開口的一個角落處的其余三個角落處均設置有一個內柱。
進一步地，所述污水進水管上設置有進水水泵，進水水泵的兩側均設置有一污水進水閥門，且污水進水管的進水端設置有污水進水流量計。
進一步地，所述循環管道上設置有循環水泵，循環水泵的兩側均設置有一循環管道閥門，且循環管道的出水端設置有循環流量計。
進一步地，所述污水出水管上設置有污水出水流量計，且污水出水流量計的兩側均設置有一污水出水閥門。
與現有技術相比，本發明具有以下技術效果：
1、設置頂層反應器和底層反應器，頂層反應器側壁上設置有污水進水管，底層反應器側壁上設置有污水出水管，實現了反應器新鮮污水的不間斷補充，以及污水的適時排出，能夠較好的模擬污水管道中的水質狀況。頂層反應器與底層反應器中可放置不同的沉積物，頂層反應器疊放在底反應器的上方，二者可拆卸，便于對不同沉積物進行取樣分析研究。
2、設置多個中間層反應器，使得污水在反應器中流動的行程加長，可根據需要用于模擬不同長度的污水管道。
3、頂層反應器和中間層反應器內均設置有多層矩形堰，通過調整多層矩形堰的堰高，模擬不同的水深狀態下污水管道內氣體和水質變化。
4、污水進水管的進水端設置有污水進水流量計和污水進水閥門，污水出水管上設置有污水出水流量計和污水出水閥門，通過調整二者的開啟度，達到模擬不同的停留時間下污水管道內氣體和水質的變化的目的。
5、設置循環流量計和循環管道閥門，模擬不同的流速狀態下污水管道內氣體和水質的變化。
