申請日2015.09.21

　　公開(公告)日2016.01.27

　　IPC分類號C02F9/06; C02F101/32

　　摘要

　　本實用新型涉及一種電氣浮強化型含油污水處理裝置。所述的處理裝置包括筒體，所述的筒體包括由隔板分隔的一級氣浮室和二次氣浮室，所述的一級氣浮室和二級氣浮室上分別設有排氣口、集油室、排油口、排污口和進水口，所述的一級氣浮室和二級氣浮室內設有折流擋板、導流板、一級氣浮電極和二級氣浮電極，所述的一級氣浮電極和二級氣浮電極采用鈦板電極，并與水平面呈60°角，所述的一級氣浮室兩側設有超聲波振動頭。本實用新型將超聲波技術、電極氣浮技術、斜板除油技術結合為一體，制成一體化設備，通過超聲波作用降低油水界面張力，使油水易于破乳，再使用電極氣浮對破乳后的油水進行進一步分離，與傳統除油設備相比，具有占地面積小、藥劑使用量少、運行效果好，對水質適應性強尤其是進水中乳化油含量高的含油污水，出水效果好，自動化程度高。

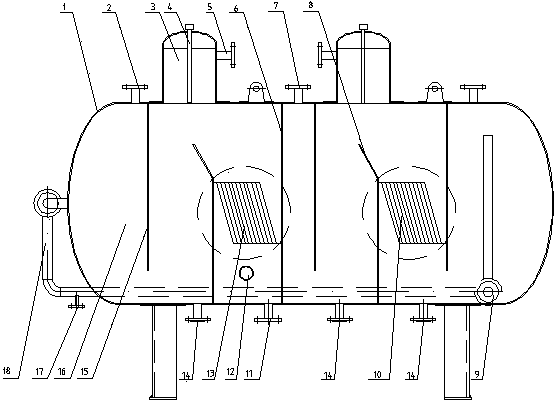

　　摘要附圖



　　權利要求書

　　1.電氣浮強化型含油污水處理裝置，其特征在于：所述的處理裝置包括筒體，所述的筒體包括由隔板分隔的一級氣浮室和二次氣浮室，所述的一級氣浮室和二級氣浮室上分別設有排氣口、集油室、排油口、排污口和進水口，所述的一級氣浮室和二級氣浮室內設有折流擋板、導流板、一級氣浮電極和二級氣浮電極，所述的一級氣浮電極和二級氣浮電極采用鈦板電極，并與水平面呈60°角，所述的一級氣浮室兩側設有超聲波振動頭。

　　2.根據權利要求1所述的電氣浮強化型含油污水處理裝置，其特征在于：所述的集油室內設有油水界面儀控制自動排油。

　　說明書

　　電氣浮強化型含油污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，尤其涉及一種電氣浮強化型含油污水處理裝置。

　　背景技術

　　目前，石油化工廢水處理、港口碼頭、油庫、輕工業含油、油脂化工、機械加工的等領域，進水大多為乳化油較高的含油污水，因此大多采用電極裝置清除油污，但是由于油水表面張力較大，直接通過電極裝置油污去除效果不好、油污去除率較低。

　　實用新型內容

　　本實用新型涉及一種結構合理、乳化油去除率高、適應性強、占地小無噪聲、自動化程度高的電氣浮強化型含油污水處理裝置。

　　本實用新型的技術方案是：所述的處理裝置包括筒體，所述的筒體包括由隔板分隔的一級氣浮室和二次氣浮室，所述的一級氣浮室和二級氣浮室上分別設有排氣口、集油室、排油口、排污口和進水口，所述的一級氣浮室和二級氣浮室內設有折流擋板、導流板、一級氣浮電極和二級氣浮電極，所述的一級氣浮電極和二級氣浮電極采用鈦板電極，并與水平面呈60°角，所述的一級氣浮室兩側設有超聲波振動頭

　　所述的集油室內設有油水界面儀控制自動排油。

　　本實用新型將超聲波技術、電極氣浮技術、斜板除油技術結合為一體，制成一體化設備，通過超聲波作用降低油水界面張力，使油水易于破乳，再使用電極氣浮對破乳后的油水進行進一步分離，與傳統除油設備相比，具有占地面積小、藥劑使用量少、運行效果好，對水質適應性強尤其是進水中乳化油含量高的含油污水，出水效果好，自動化程度高
