申請日2015.09.21

　　公開(公告)日2016.02.03

　　IPC分類號C02F11/14

　　摘要

　　一種本實用新型的污泥穩定化固化處理裝置，包括污泥攪拌機(1)、污泥配料機(3)、固化劑倉(4)和成品倉(5)，污泥配料機(3)的出口通過輸送裝置與污泥攪拌機(1)相連，固化劑倉(4)的出口通過輸送裝置與污泥攪拌機(1)相連，污泥攪拌機(1)的出口通過輸送裝置與成品倉(5)相連。本實用新型的污泥穩定化固化處理裝置具有適應性強、運行維護費用低、操作簡便、處理效率高等優點。

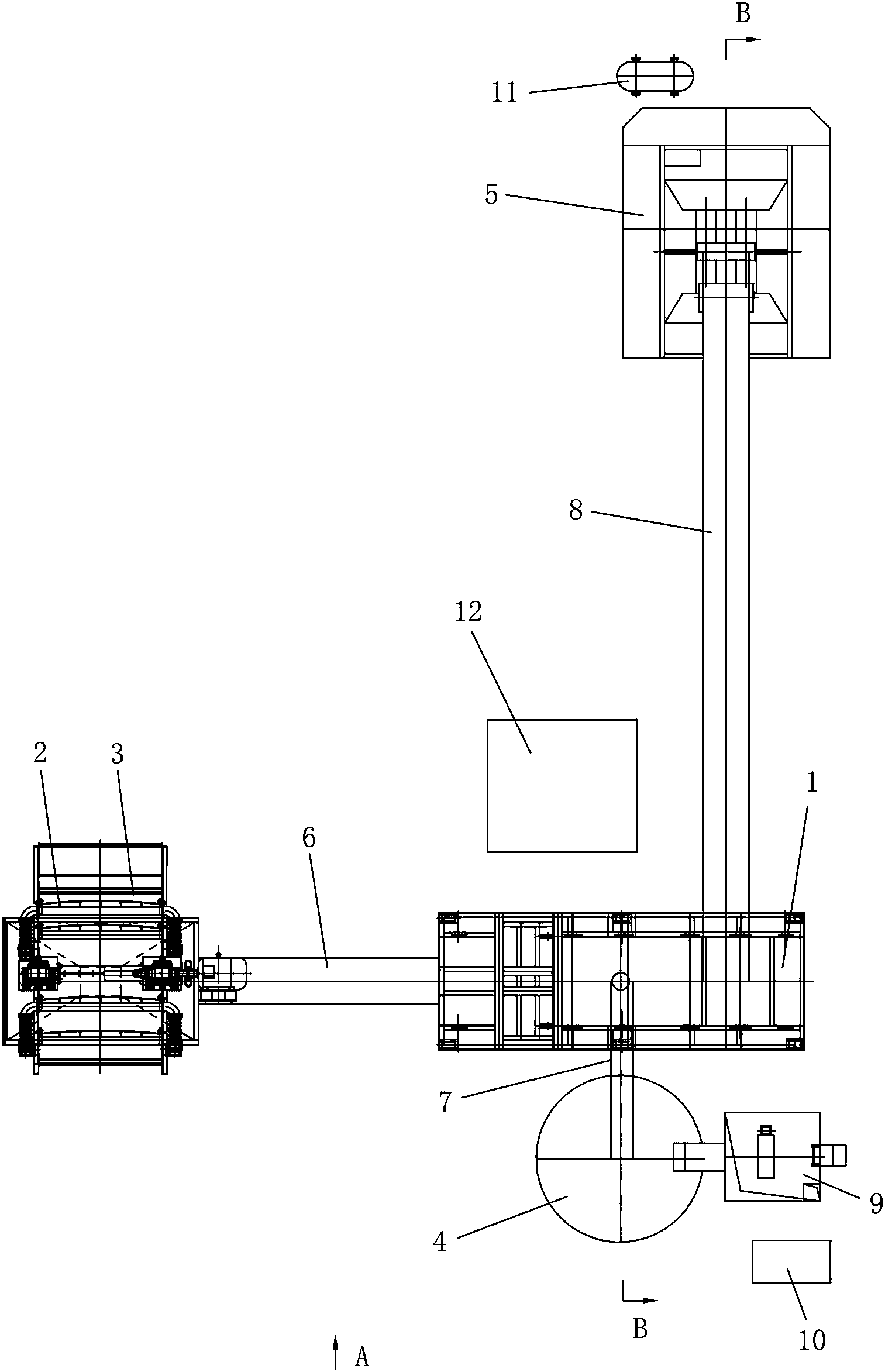

　　摘要附圖



　　權利要求書

　　1.一種污泥穩定化固化處理裝置，其特征在于：包括污泥攪拌機(1)、污泥配料機(3)、固化劑倉(4)和成品倉(5)，所述污泥配料機(3)的出口通過輸送裝置與污泥攪拌機(1)相連，所述固化劑倉(4)的出口通過輸送裝置與污泥攪拌機(1)相連，所述污泥攪拌機(1)的出口通過輸送裝置與成品倉(5)相連。

　　2.根據權利要求1所述的污泥穩定化固化處理裝置，其特征在于：所述污泥配料機(3)的進料口上方設有一基本覆蓋其進料口的振動篩(2)，所述振動篩(2)為一單層篩板式振動篩。

　　3.根據權利要求1所述的污泥穩定化固化處理裝置，其特征在于：所述污泥配料機(3)為單骨料計量配料機。

　　4.根據權利要求1所述的污泥穩定化固化處理裝置，其特征在于：所述污泥攪拌機(1)為一雙臥軸強制式攪拌機。

　　5.根據權利要求4所述的污泥穩定化固化處理裝置，其特征在于：所述污泥攪拌機(1)的出口處設有第一氣動出料閥，所述第一氣動出料閥由一空壓機(11)提供氣源。

　　6.根據權利要求5所述的污泥穩定化固化處理裝置，其特征在于：所述成品倉(5)的出口處設有第二氣動出料閥，所述第二氣動出料閥由所述空壓機(11)提供氣源。

　　7.根據權利要求1～6中任一項所述的污泥穩定化固化處理裝置，其特征在于：所述污泥穩定化固化處理裝置還包括用于向固化劑倉(4)添加固化劑的固化劑上料裝置(9)，所述固化劑上料裝置(9)的出口與固化劑倉(4)頂部的進口相連。

　　8.根據權利要求7所述的污泥穩定化固化處理裝置，其特征在于：所述固化劑上料裝置(9)的機座通過風管與一除塵風機(10)相連。

　　9.根據權利要求1～6中任一項所述的污泥穩定化固化處理裝置，其特征在于：所述污泥配料機(3)、固化劑倉(4)和成品倉(5)分別沿污泥攪拌機(1)周圍的三個方向呈品字形布置。

　　10.根據權利要求9所述的污泥穩定化固化處理裝置，其特征在于：連接所述污泥配料機(3)與污泥攪拌機(1)的輸送裝置為皮帶輸送機，連接所述成品倉(5)與污泥攪拌機(1)的輸送裝置為皮帶輸送機，連接所述固化劑倉(4)和污泥攪拌機(1)的輸送裝置為螺旋輸送機(7)。

　　說明書

　　污泥穩定化固化處理裝置

　　技術領域

　　本實用新型屬于環保技術領域，尤其涉及一種適用于工業污泥和城鎮污泥的固體廢物處置。

　　背景技術

　　隨著污水處理的發展，污泥的安全處置與利用已經成為一個急待解決的問題。污泥成分復雜，且性質不穩定，含有大量細菌、病原微生物、寄生蟲卵以及金屬離子等有毒有害物質，必須經過穩定化處理，才能防止最終處置或再利用時對環境造成二次污染。

　　穩定化固化技術屬于傳統、成熟的技術，自上世紀80年代以來，已在美國、歐洲、澳大利亞等地區應用多年，現已廣泛應用于處理污泥、廢渣、土壤等領域的環境治理中。添加專用藥劑對污泥進行穩定化固化處理，是污泥的主要處理方法之一。現有的穩定化固化處理方法中常需要用到污泥穩定化固化處理裝置，而這些裝置普遍存在攪拌不均勻、藥劑用量大、運行環境差、易卡頓等問題。

　　實用新型內容

　　本實用新型所要解決的技術問題是解決目前污泥穩定化固化處理存在的攪拌不均勻、藥劑用量大、運行環境差、易卡頓等問題，提供一種適應性強、運行維護費用低、操作簡便、處理效率高的污泥穩定化固化處理裝置。

　　為解決上述技術問題，本實用新型提出的技術方案為一種污泥穩定化固化處理裝置，包括污泥攪拌機、污泥配料機、固化劑倉和成品倉，所述污泥配料機的出口通過輸送裝置與污泥攪拌機相連，所述固化劑倉的出口通過輸送裝置與污泥攪拌機相連，所述污泥攪拌機的出口通過輸送裝置與成品倉相連。

　　上述本實用新型的技術方案主要基于以下設計思路：

　　1、解決多種污泥治理問題，提供一種適應性強、運行維護費用低、操作簡便、處理效率高的污泥穩定化固化成套裝置;

　　2、基于經濟節約性要求，提供一種不僅可以處理歷史遺留污泥，也可以處理新鮮污泥的污泥穩定化固化處理裝置;

　　3、基于通用性、組裝簡易性和技術可行性要求，提供一種不需要反復拆除和重建、節省改造費用、減少對資源浪費的污泥穩定化固化處理裝置。

　　上述的污泥穩定化固化處理裝置中，優選的：所述污泥配料機的進料口上方設有一基本覆蓋其進料口的振動篩，所述振動篩為一單層篩板式振動篩。利用優選的振動篩設置，可有效分離固體廢物中的雜質，避免給后續設備造成堵塞。

　　上述的污泥穩定化固化處理裝置中，優選的：所述污泥配料機為單骨料計量配料機(單斗配料機)。選用單骨料計量配料機具有污泥計量精度高、配送效率高、自動化程度高、節約藥劑用量、運行費用低等特點。

　　上述的污泥穩定化固化處理裝置中，優選的：所述污泥攪拌機為一雙臥軸強制式攪拌機。現有的雙臥軸強制式攪拌機主要用于混凝土制備及拌合領域，其添加料一般是粉煤灰、砂石、爐渣等，本實用新型將其轉用于污泥與固化劑的攪拌，可使污泥與固化藥劑混合處理效果更好，保證污泥和藥劑充分反應。

　　作為進一步優選的：所述污泥攪拌機的出口處設有第一氣動出料閥，所述第一氣動出料閥由一空壓機提供氣源。更優選的：所述成品倉的出口處設有第二氣動出料閥，所述第二氣動出料閥同樣由所述空壓機提供氣源。考慮到污泥與固化劑拌合后粘度及流動性的變化，我們對污泥攪拌機及成品倉出口處的卸料閥門做了前述改進和優化。

　　上述的污泥穩定化固化處理裝置中，優選的：所述污泥穩定化固化處理裝置還包括用于向固化劑倉添加固化劑的固化劑上料裝置(優選斗士提升機)，所述固化劑上料裝置的出口與固化劑倉頂部的進口相連。所述固化劑倉的出口設有卸料閥。所述固化劑倉的頂部設有除塵器和壓力安全閥。

　　更優選的：所述固化劑上料裝置的機座通過風管與一除塵風機相連。通過優選設置的除塵風機，可有效控制固化藥劑上料和卸料時的粉塵擴散，極大地改善生產條件。

　　上述的污泥穩定化固化處理裝置中，所述污泥配料機、固化劑倉和成品倉分別沿污泥攪拌機周圍的三個方向呈品字形布置。更優選的，連接所述污泥配料機與污泥攪拌機的輸送裝置為皮帶輸送機，連接所述成品倉與污泥攪拌機的輸送裝置為皮帶輸送機，連接所述固化劑倉和污泥攪拌機的輸送裝置為螺旋輸送機。整個污泥穩定化固化處理裝置布局合理、設計緊湊、操作方便、便于組裝和拆卸。

　　上述的污泥穩定化固化處理裝置中，所述污泥穩定化固化處理裝置還包括進行生產監控和電氣控制的控制室。

　　與現有技術相比，本實用新型的優點在于：

　　(1)本實用新型適應能力強，能夠適應城鎮污泥、工業污泥、土壤等不同類型的固體廢物的處理要求;城鎮污泥和工業污泥治理均屬于固體廢物治理工程，采用本實用新型的處理裝置能有效防止污泥對環境的二次污染;

　　(2)本實用新型為現有機械組合而成，具有可操作性強、裝配容易、維護保養要求低、勞動強度不高、通用性強等特點;

　　(3)本實用新型的污泥與藥劑混合處理效果好，可保證污泥和藥劑充分反應;

　　(4)本實用新型的污泥穩定化固化處理裝置可充分考慮自動化要求，在控制中心設置生產監控和電氣控制設施，對生產情況進行實時監控和集中控制，有利于提高自動化控制水平;藥劑和污泥配比可根據實際處理工藝要求進行調整，處理系統靈活性高。
