申請日2015.09.21

　　公開(公告)日2016.03.02

　　IPC分類號C02F1/66; B01F13/02; B01F15/06; C02F103/34

　　摘要

　　本實用新型涉及一種含硫污水中和裝置，包括污水中和槽以及與污水中和槽相通的污水注入管線、堿液管線、氮氣管線、新鮮水管線、蒸汽管線、排污管線，污水中和槽內設有加熱盤管，加熱盤管一端與蒸汽管線連接，另一端伸出污水中和槽外部，并設有排凝閥;污水中和槽內還設有泵，泵與排污管線連接。本實用新型的含硫污水中和裝置通過引入氮氣管線，通過氮氣的攪拌作用使堿液與污水混合更加快速、均勻，提高了中和效率;此外，蒸汽管線在寒冷的冬季能確保中和槽不受外界氣溫影響，保證作業的持續性與穩定性。

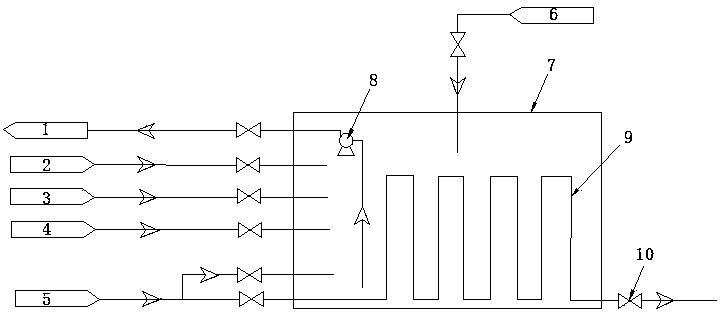

　　摘要附圖



　　權利要求書

　　1.一種含硫污水中和裝置，其特征在于：包括污水中和槽以及與所述污水中和槽相通的污水注入管線、堿液管線、氮氣管線、蒸汽管線、排污管線，所述氮氣管線、蒸汽管線上均設有閥門，所述污水中和槽內還設有泵，所述泵與排污管線連接。

　　2.如權利要求1所述的含硫污水中和裝置，其特征在于：還包括與所述污水中和槽相通的新鮮水管線。

　　3.如權利要求1或2所述的含硫污水中和裝置，其特征在于：所述污水中和槽內設有加熱盤管，所述加熱盤管一端與所述蒸汽管線連接，另一端伸出所述污水中和槽外部，并設有排凝閥。

　　說明書

　　含硫污水中和裝置

　　技術領域

　　本實用新型涉及一種含硫污水中和裝置。

　　背景技術

　　瀝青生產過程中，會產生大量的含硫污水，眾所周知，含硫污水的直接排放會造成嚴重的環境問題，目前一般對含硫污水進行中和后再排放。然而，現有的含硫污水處理裝置存在很多問題，例如，對于大型處理裝置，僅靠堿液的注入與含硫污水進行混合，往往擴散、混合不均勻，中和速度慢，甚至出現局部區域中和不到位的情況;例如，在北方地區，冬季時間長、溫度低，含硫污水處理裝置即使做保溫處理，仍然存在冬季結凍的現象。

　　發明內容

　　本實用新型的目的在于針對上述問題，提出一種中和效率更高、適應性更廣的含硫污水中和裝置。

　　本實用新型的目的是這樣實現的：含硫污水中和裝置，包括污水中和槽以及與所述污水中和槽相通的污水注入管線、堿液管線、氮氣管線、蒸汽管線、排污管線，所述氮氣管線、蒸汽管線上均設有閥門，所述污水中和槽內還設有泵，所述泵與排污管線連接。

　　進一步的，還包括與所述污水中和槽相通的新鮮水管線。

　　進一步的，所述污水中和槽內設有加熱盤管，所述加熱盤管一端與所述蒸汽管線連接，另一端伸出所述污水中和槽外部，并設有排凝閥。

　　本實用新型的含硫污水中和裝置通過引入氮氣管線，通過氮氣的攪拌作用使堿液與污水混合更加快速、均勻，提高了中和效率;此外，蒸汽管線在寒冷的冬季能確保中和槽不受外界氣溫影響，保證作業的持續性與穩定性。
