申請日2015.11.06

　　公開(公告)日2016.05.11

　　IPC分類號C02F3/12

　　摘要

　　本發明提供一種太陽能污水曝氣池，包括池體，所述池體的池底從下至上包括基底、孔隙層、淤泥層;所述孔隙層架空于基底之上;所述池體外設有由真空集熱管構成的太陽能集熱器，所述太陽能集熱器內部為空氣腔，所述空氣腔連接一個由外界指向空氣腔內的進氣單向閥，以及一個由空氣腔指向外界的出氣單向閥，所述出氣單向閥通過輸氣管連通至所述基底與孔隙層之間。該太陽能可以利用太陽能向池底連續輸入空氣，并且使空氣較均勻地到達淤泥層的各個位置，不僅節約能量，還促進了淤泥層對于氧氣的吸收效率。

　　權利要求書

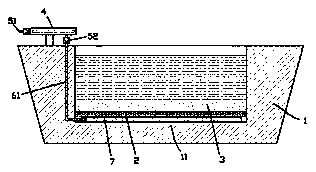

　　1.一種太陽能污水曝氣池，包括池體(1)，其特征在于：所述池體的池底從下至上包括基底(11)、孔隙層(2)、淤泥層(3);所述孔隙層(2)架空于基底(11)之上;所述池體(1)外設有由真空集熱管構成的太陽能集熱器(4)，所述太陽能集熱器(4)內部為空氣腔，所述空氣腔連接一個由外界指向空氣腔內的進氣單向閥(51)，以及一個由空氣腔指向外界的出氣單向閥(52)，所述出氣單向閥(52)通過輸氣管(61)連通至所述基底(11)與孔隙層(2)之間。

　　2.根據權利要求1所述的太陽能污水曝氣池，其特征在于：所述孔隙層(2)由海綿層構成，由支架支承于基底(11)之上;淤泥無法透過孔隙層(2)，而水和空氣可以透過。

　　3.根據權利要求1或2所述的太陽能污水曝氣池，其特征在于：所述孔隙層(2)內的氣孔的橫向孔徑大于縱向孔徑，其內部對于空氣的橫向阻力小于縱向阻力。

　　4.根據權利要求1或2所述的太陽能污水曝氣池，其特征在于：所述空氣腔還連接一個由外界指向空氣腔內的回流單向閥(53)，所述回流單向閥(53)通過回流管(62)連通至所述基底(11)與孔隙層(2)之間;并且，所述輸氣管(61)與回流管(62)處于所述孔隙層(2)下方的兩側，相互正對。

　　5.根據權利要求1或2所述的太陽能污水曝氣池，其特征在于：所述孔隙層(2)下方還鋪設一個防水透氣布袋(7)，所述防水透氣布袋(7)鋪滿所述基底(11)，所述輸氣管(61)通入所述防水透氣布袋(7)。

　　說明書

　　太陽能污水曝氣池

　　技術領域

　　本發明涉及污水處理領域，特別地，是一種污水曝氣池。

　　背景技術

　　在污水處理領域，一般都需要配置生化處理系統，其中包括好氧菌處理池，用于分解池內的富營養物質;而為了使好氧菌保持充分的活性，需要為曝氣池配備曝氣機，用于向池內輸入空氣。目前曝氣機主要存在的問題是，能耗較大、噪音較大，并且無法使空氣均勻地到達池底淤泥的各個位置，從而使大量的輸入空氣被浪費。

　　發明內容

　　針對上述問題，本發明的目的在于提供一種太陽能污水曝氣池，該太陽能可以利用太陽能向池底連續輸入空氣，并且使空氣較均勻地到達淤泥層的各個位置，不僅節約能量，還促進了淤泥層對于氧氣的吸收效率。

　　本發明實現技術目的所采用技術方案是：該太陽能污水曝氣池包括池體，所述池體的池底從下至上包括基底、孔隙層、淤泥層;所述孔隙層架空于基底之上;所述池體外設有由真空集熱管構成的太陽能集熱器，所述太陽能集熱器內部為空氣腔，所述空氣腔連接一個由外界指向空氣腔內的進氣單向閥，以及一個由空氣腔指向外界的出氣單向閥，所述出氣單向閥通過輸氣管連通至所述基底與孔隙層之間。

　　作為優選，所述孔隙層由海綿層構成，由支架支承于基底之上;淤泥無法透過孔隙層，而水和空氣可以透過。

　　作為優選，所述孔隙層內的氣孔的橫向孔徑大于縱向孔徑，以使其內部對于空氣的橫向阻力小于縱向阻力。

　　作為優選，所述空氣腔還連接一個由外界指向空氣腔內的回流單向閥，所述回流單向閥通過回流管連通至所述基底與孔隙層之間;并且，所述輸氣管與回流管處于所述孔隙層下方的兩側，相互正對;從而使回流管對輸氣管形成一定的負壓，使輸氣管輸出的空氣易于從孔隙層下方的一側向另一側漂移，盡可能地充滿整個孔隙層的下表面。

　　作為優選，所述孔隙層下方還鋪設一個防水透氣布袋，所述防水透氣布袋鋪滿所述基底，所述輸氣管通入所述防水透氣布袋;從而使輸氣管中輸出的空氣首先充滿整個防水透氣布袋，然后從該防水布袋的上表面向上均勻溢出，均勻地進入淤泥層。

　　本發明的有益效果在于：該太陽能污水曝氣池在工作時，太陽能集熱器的空氣腔內的空氣受到光照持續獲得內能，使空氣腔內的氣壓增強，從而通過所述輸氣管向孔隙層與基底之間輸入空氣，空氣腔內的空氣則通過所述進氣單向閥補充;空氣被輸入孔隙層與基底之間后，由于孔隙層對于空氣的阻力大于水體對于空氣的阻力，使空氣優先橫向分散，較為均勻地分布在孔隙層下側后再向上進入孔隙層內，并在孔隙層內進一步擴散均勻后，再均勻地向上進入所述淤泥層，使淤泥層內的微生物可以均勻而充分地浸沐在含氧空氣中，使空氣得到充分利用;可見，該太陽能污水曝氣池不僅節約能量，還促進了淤泥層對于氧氣的吸收效率。
