申請日2015.09.21

　　公開(公告)日2016.03.09

　　IPC分類號C02F1/04; C02F101/34; C02F101/16

　　摘要

　　本實用新型公開了一種酚氨污水處理雙效精餾系統，包括溶劑汽提塔、溶劑汽提塔再沸器、溶劑回收塔、溶劑回收塔再沸器、萃取物預熱器;萃取物的料管經過萃取物預熱器的換熱管后進入溶劑回收塔，溶劑回收塔塔頂出料管依次經過所述溶劑汽提塔再沸器的換熱管和萃取物預熱器的換熱管，溶劑回收塔再沸器的換熱管與加熱蒸汽管連接。充分利用溶劑回收塔塔頂出料的熱能，工藝設計合理、產品質量好、能耗低、投資少、生產成本低、便于操作控制。

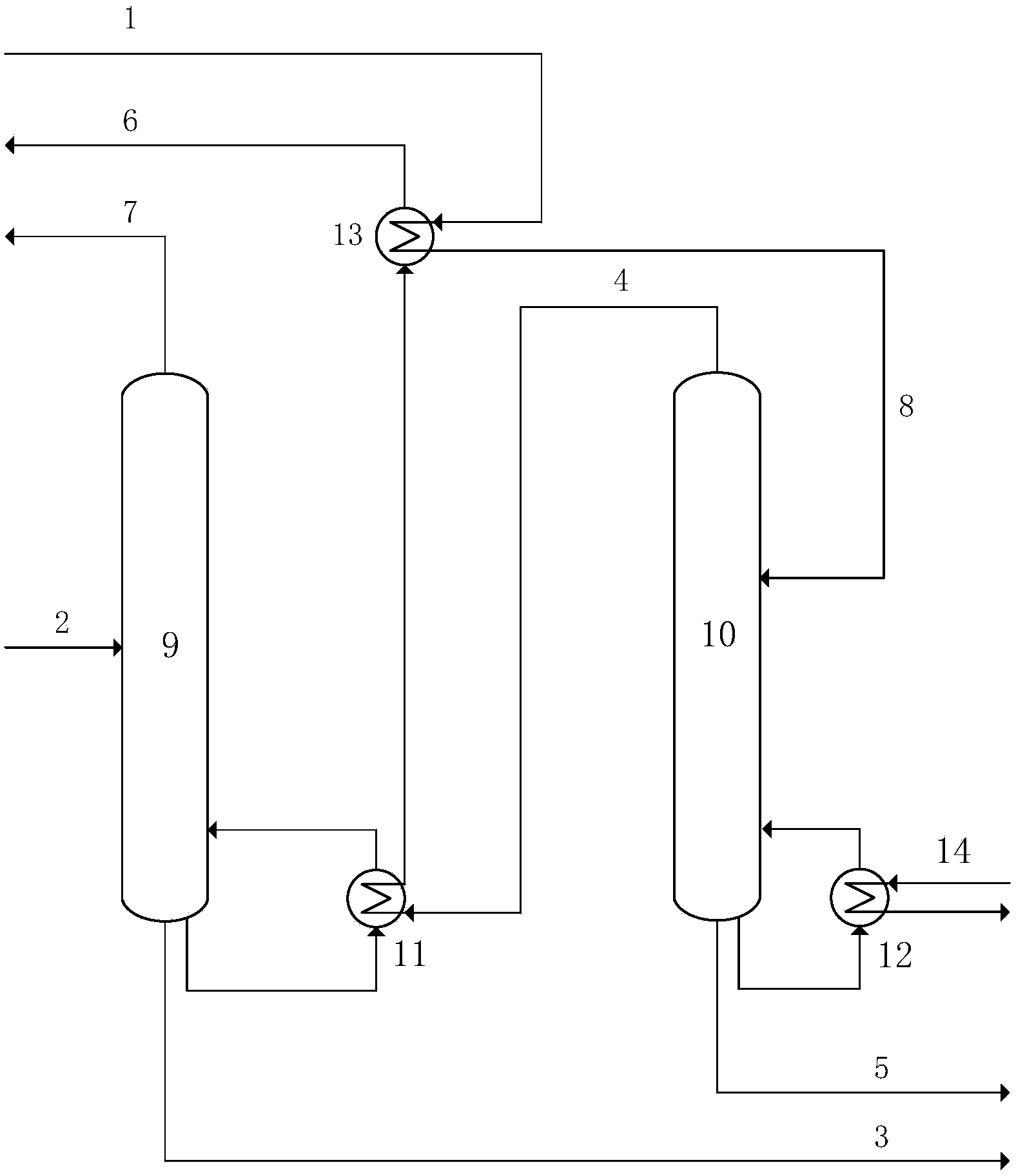

　　摘要附圖



　　權利要求書

　　1.一種酚氨污水處理雙效精餾系統，其特征在于，包括溶劑汽提塔、溶劑汽提塔再沸器、溶劑回收塔、溶劑回收塔再沸器、萃取物預熱器;

　　萃取物的料管經過所述萃取物預熱器的換熱管后進入所述溶劑回收塔，所述溶劑回收塔塔頂出料管依次經過所述溶劑汽提塔再沸器的換熱管和萃取物預熱器的換熱管，所述溶劑回收塔再沸器的換熱管與加熱蒸汽管連接。

　　2.根據權利要求1所述的酚氨污水處理雙效精餾系統，其特征在于，所述溶劑汽提塔的頂部設有溶劑汽提塔回收溶劑出口，中部設有萃余物進口，底部設有稀酚水出口。

　　3.根據權利要求1或2所述的酚氨污水處理雙效精餾系統，其特征在于，所述溶劑回收塔的底部設有粗酚出口。

　　說明書

　　一種酚氨污水處理雙效精餾系統

　　技術領域

　　本實用新型涉及一種煤化工中含酚含氨的污水處理系統，尤其涉及一種酚氨污水處理雙效精餾系統。

　　背景技術

　　煤化工廢水成分復雜，污染物主要有氨、單元酚、多元酚、二氧化碳、脂肪酸和油等，硫化氫含量較少。酚氨污水處理主要采用精餾方法分離萃取相中的粗酚和溶劑，其中溶劑循環回用。精餾是酚氨污水處理過程中非常重要的化工單元操作，直接關系到污水處理結果，生產成本、環境保護和能耗等問題，所以精餾過程的節能問題尤其受到重視。目前，酚氨污水污水處理主要采用汽提的方法，回收廢水中殘留的溶劑，其中溶劑汽提塔和溶劑回收塔的塔釜再沸器采用低壓蒸汽加熱，沒有采用比較節能的熱耦合，造成蒸汽消耗量大，節能效果差。

　　實用新型內容

　　本實用新型的目的是提供一種工藝設計合理、產品質量好、能耗低、投資少、生產成本低、便于操作控制的酚氨污水處理雙效精餾系統。

　　本實用新型的目的是通過以下技術方案實現的：

　　本實用新型的酚氨污水處理雙效精餾系統，包括溶劑汽提塔、溶劑汽提塔再沸器、溶劑回收塔、溶劑回收塔再沸器、萃取物預熱器;

　　萃取物的料管經過所述萃取物預熱器的換熱管后進入所述溶劑回收塔，所述溶劑回收塔塔頂出料管依次經過所述溶劑汽提塔再沸器的換熱管和萃取物預熱器的換熱管，所述溶劑回收塔再沸器的換熱管與加熱蒸汽管連接。

　　由上述本實用新型提供的技術方案可以看出，本實用新型實施例提供的酚氨污水處理雙效精餾系統，由于充分利用溶劑回收塔塔頂出料的熱能，工藝設計合理、產品質量好、能耗低、投資少、生產成本低、便于操作控制
