公開(公告)日2017.08.18
IPC分類號E03F1/00

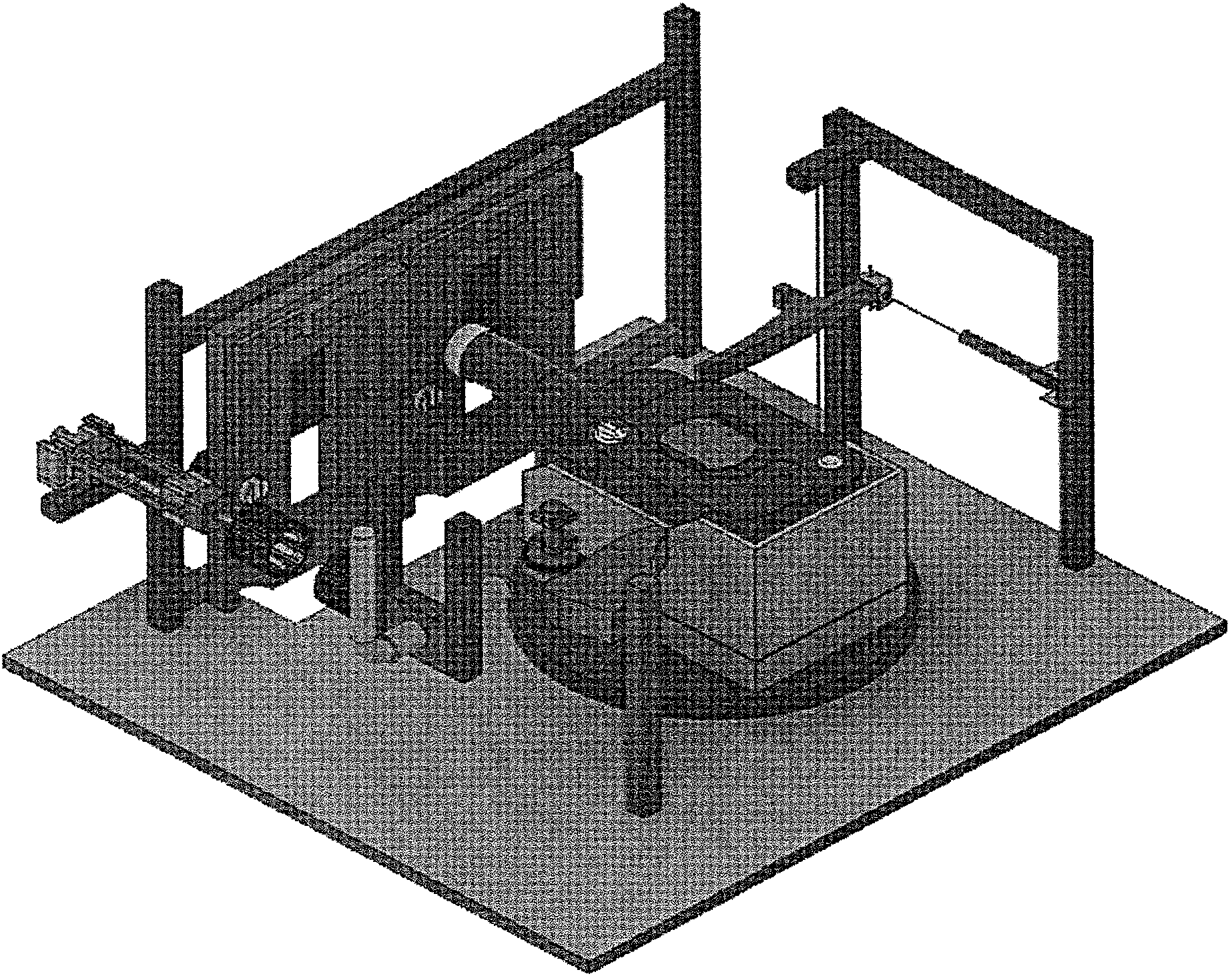

摘要
用于對休閑車(例如，野營車、房車、大篷車、以及船艇)的馬桶中使用的移動式水箱進行清空、清洗、以及消毒的機器，其特征在于：具有滑動門的結構，所述水箱插入在所述結構中;所述機器包括能夠檢測所插入的水箱的類型的傳感器。清洗過程開始于使所述傾倒口旋轉，擰松封蓋并且將所述水箱升高至垂直位置，從而將其清空到排水系統中。聯接面罩然后自動地滑動打開所述封蓋并且打開所有閥門和密封塞。噴槍然后在高壓下將水和洗滌劑噴射到水箱內部，從而清洗內部。所述機器然后清洗所述水箱的外部及其封蓋，從而向所述水箱填入消毒液體，通過完全自動的電子控制方法對其進行干燥并且將其重新交付給用戶，從而保證衛生和安全。所述機器能夠直接連接至污水系統，或者直接連接至收集水箱以及電力和水供給源的備用系統。
權利要求書
1.一種半自動機器，所述半自動機器用于對包括野營車、大篷車、房車和船艇的休閑車以及具有安全開口的旅行飛機中使用的移動式馬桶水箱進行清空和清潔，其是一種水平地旋轉以清空所述水箱、通過噴射來進行內部沖洗的構件，
其特征在于：
用于識別所述保持箱的存在、自動地識別所插入的水箱的類型的構件、以及用于通過使用圓盤形的旋轉平臺來垂直地升高所述水箱以便清空所述水箱的構件，所述旋轉平臺的運動由固定在所述機器主體上的所述電機發動;所述平臺的中心是平行六面體形狀的容器/托架，所述平行六面體形狀的容器/托架缺少前側和頂側這兩側并且沿著其側面具有接近其基部的兩個橫向狹槽;該容器通過鉸鏈沿著其較短側附接至所述平臺;在該容器的內部具有兩個光學傳感器;定位在所述平臺與所述容器之間的具有蝸桿的電機減速器對成形桿進行操作，所述成形桿通過使所述容器在所述鉸鏈上樞轉直到其到達垂直位置來以90°角度升高所述容器;所述容器的所述基部保持通過兩個可延伸的伸縮導軌固定至所述基部的滾動臺車板;光學傳感器和用于保持所插入的包括賽特福德、多美達的水箱的插銷定位在該板上;所述臺車/輥?zhàn)拥倪\(yùn)動由固定至所述容器本身的所述外側的兩個電機來發動，借助沿著所述容器側面穿過所述橫向狹槽的齒輪，所述臺車/輥?zhàn)訉⑺鲞\(yùn)動傳遞至固定在所述相同容器的內部的兩個鈍齒輪齒條。
2.根據前述權利要求所述的機器，其特征在于：成形桿，所述成形桿定位在所述機器的內部右側，所述成形桿由致動器操作，所述致動器將該成形桿置于所述水箱的所述箱體與所述傾倒口之間的狹槽中從而使得該傾倒口能夠在其支點上旋轉90°。
3.根據前述權利要求所述的機器，所述機器包括用于自動地?cái)Q松并且重新擰緊所述傾倒口的所述封蓋的裝置;該圓筒形裝置的內徑大于所述水箱的所述傾倒口的所述封蓋的直徑，所述圓筒形裝置安裝在機械臂的一個末端處;所述圓筒包含由表面粗糙諧波材料制成的條帶;所述條帶僅僅通過它們的一個末端固定至圓筒入口的內邊緣，另一端在其內部是自由的;在所述條帶的接合點處，以小于90°的角度，使所述條帶彎曲以便在所述圓筒內部形成圓錐體;這確保朝著所述封蓋的壓力的簡單機械作用能夠容許所述條帶夾固住所述封蓋本身;檢測所述封蓋的恰當定位的傳感器定位在所述圓筒本身的底部處;
所述機械臂的運動由三個電機來發動;在水平面上移動的所述第一個電機使所述圓筒與所述傾倒口對齊;所述第二個電機經由螺桿使所述圓筒朝著所述封蓋延伸并且施加壓力直到所述封蓋完全被插入到其內部，從而致動所述傳感器;所述第三個電機使所述圓筒在擰松/擰緊所述封蓋的順時針/逆時針方向上旋轉。
4.根據前述權利要求所述的機器，所述機器包括定位在所述機器的內部左側的圓筒形容器，所述圓筒形容器的內圓周覆蓋有刷子;所述圓筒經由管道連接至計量裝置，所述計量裝置向所述刷子的表面噴射清潔液體。
5.根據前述權利要求所述的機器，其特征在于：界面面罩，所述界面面罩定位為垂直地朝向所述機器的內部后側，與所述旋轉平臺相切;所述面罩復制所述水箱的上表面的比如陰模的相反副本;在每個面罩的中心處具有矩形形狀的擋板，所述矩形形狀的擋板的上端和下端具有兩個突起;其大小是能夠?qū)⑺鏊涞幕瑒?dòng)蓋容納在其內;該表面借助致動器經由移動框架向上/向下移動;在所述面罩的側面上具有插銷，所述插銷與旋鈕嚙合，所述旋鈕打開/關閉所述水箱內部的排氣葉片;借助步進電機來實現其90°的旋轉。
6.根據前述權利要求所述的機器，通過模板框、定位在所述機器的內部左側的利用所述平臺的順時針或者逆時針旋轉的成形桿，所述機器在沒有手動干預的情況下完全自動地將所述水箱的所述傾倒口推動約90°從其打開位置到達靜止的原位置。
7.根據前述權利要求所述的機器，其中，內部沖刷系統借助分布在所述機器內部的銅管來進行清洗和消毒，所述銅管到達促成對包括用于擰松所述封蓋的界面面罩的所述水箱進行清潔或者機械處理的所有內部元件——使儲存在內部水箱中的消毒液體霧化的噴嘴沿著該銅管進行安裝，以便在開始進行下一個清洗循環之前清潔所述機器以確保每個用戶的衛生標準。
說明書
用于對諸如野營車、大篷車、房車和船艇等休閑車中使用的移動式馬桶污水保持箱進行排水、清潔和消毒的自動化系統
技術領域
諸如休閑野營車、船艇、房車等運輸工具配備有車載浴室，該車載浴室具有用于處理使用馬桶后的污水的可移除式污水箱。
其先決條件是需要定期且頻繁地清空該污水箱，由于需要符合適用的環境保護法規，該環境保護法規禁止隨地處理污水而是要在配備恰當?shù)牡攸c(diǎn)進行處理，所以其本身是一種令人不愉快的操作。
背景技術
鑒于本領域的當前狀態(參照專利MI2013U000104、DE 203 08 586U1)，該清空操作是手動地或者半自動地完成，具有如下困難和問題：
a)市場上存在各種污水箱制造商和模型，諸如，“Thetford(賽特福德)”和“Dometic(多美達)”(僅僅舉例說明)，并且本領域的當前狀態未考慮到其中的差異;
b)在打開封蓋、清洗封蓋、打開和關閉滑塊和排氣旋鈕、以及最終關閉封蓋等操作上仍需要人為干預，從而導致執行該操作的人有著令人不愉快和不衛生的經歷，并且，由于該地點的混亂和可能的細菌繁殖，會引發健康風險;
c)由于機器本身缺乏沖洗系統，在前一個用戶使用之后，會引起感染和污染風險(細菌污染和嗅覺污染)。
發明內容
參照本發明的系統的目的是創建一種機器，該機器能夠識別所插入的水箱的類型并且完全排除任何性質的手動操作，因此創建出一種在個人衛生和環境衛生方面完美的全自動化機器，這是因?yàn)樵谠摍C(jī)器被安裝在隔離的過渡區(諸如，沿著高速公路網的偏僻停車區域或者港口)中時，其直接連接至污水系統或者較大儲存箱，其中，附加益處在于防止非法將污物清空至環境。
該機器的另一個目的在于完全安全地確保污水保持箱的內部和外部消毒，從而使得，即使是缺乏經驗的用戶也能夠使用該機器，并且提供了通常可買得到的產品，以便確保高效且有競爭力的經濟收益。
