申請日2015.11.06

　　公開(公告)日2016.05.11

　　IPC分類號C02F1/40

　　摘要

　　本發明提供一種污水池面浮渣清理系統，包括架設于水池一側的雙層網卷，所述雙層網卷展開后，形成相互貼近的上層網和下層網;且所述上層網、下層網具有卷曲預應力，可在自然狀態下自動收卷;所述雙層網卷收攏后，雙層網卷的下側沒入池面下方1cm~5cm;水池的另一側設有沒入水中的傳動輥，所述傳動輥的下側沒入池面的深度不大于所述上層網自動收卷后最內圈的直徑;所述傳動輥所在側的池岸邊設有收卷機，所述收卷機的主軸上繞置有纜繩，所述纜繩繞到所述傳動輥下側后，伸向所述雙層網卷，并通過兩個掛鉤分別牽引所述上層網、下層網。該系統不僅結構簡單，且打撈效率高，可迅速將池面浮渣一網打盡。

　　權利要求書

　　1.一種污水池面浮渣清理系統，其特征在于：包括架設于水池一側的雙層網卷(2)，所述雙層網卷(2)展開后，形成相互貼近的上層網(21)和下層網(22);且所述上層網(21)、下層網(22)具有卷曲預應力，可在自然狀態下自動收卷;所述雙層網卷(2)收攏后，雙層網卷(2)的下側沒入池面下方1cm~5cm;水池的另一側設有沒入水中的傳動輥(30)，所述傳動輥(30)的下側沒入池面的深度不大于所述上層網(21)自動收卷后最內圈的直徑;所述傳動輥(30)所在側的池岸邊設有收卷機(4)，所述收卷機(4)的主軸上繞置有纜繩(5)，所述纜繩(5)繞到所述傳動輥(30)下側后，伸向所述雙層網卷(2)，并通過兩個掛鉤分別牽引所述上層網(21)、下層網(22)。

　　2.根據權利要求1所述的污水池面浮渣清理系統，其特征在于：所述雙層網卷(2)完全展開后，恰好從雙層網卷(2)的網卷轉軸(20)處鋪展到所述傳動輥(30)處。

　　3.根據權利要求1或2所述的污水池面浮渣清理系統，其特征在于：所述雙層網卷(2)卷制在一根浮動轉軸(20‘)上，所述浮動轉軸(20’)約束于固定在水池內的縱向滑槽(24)內;所述雙層網卷(2)收攏時，雙層網卷(2)及其浮動轉軸(20‘)所受浮力滿足條件：雙層網卷(2)的下側沒入池面下方1cm~5cm;所述傳動輥(30)的軸承則通過吸盤(31)吸附于水池側壁上。

　　4.一種污水池面浮渣清理系統，其特征在于：包括架設于水池一側的單層網卷(6)，該單層網卷(6)由一層密度小于水的網板(61)卷制而成，且所述網板(61)具有卷曲預應力，可在自然狀態下自動收卷;所述單層網卷(6)收攏后，其下側沒入池面下方1cm~5cm;水池的另一側設有沒入水中的傳動輥(30)，所述傳動輥(30)的下側沒入池面的深度不大于所述網板(61)自動收卷后最內圈的直徑;所述傳動輥(30)所在側的池岸邊設有收卷機(4)，所述收卷機(4)的主軸上繞置有纜繩(5)，所述纜繩(5)繞到所述傳動輥(30)下側后，伸向所述單層網卷(6)，并通過掛鉤牽引所述網板(61)。

　　說明書

　　污水池面浮渣清理系統

　　技術領域

　　本發明涉及污水處理領域，特別地，是一種污水池面浮渣清理系統。

　　背景技術

　　目前，對于污水池面浮渣的清理，普遍采用人工打撈的方式進行作業，其工作費時費力，效率低下;較先進一些的，則采用自動化機械設備進行打撈，而目前的自動化浮渣打撈設備不僅成本較大，并且打撈效率亦較為低下。

　　發明內容

　　針對上述問題，本發明的目的在于提供一種污水池面浮渣清理系統，該系統不僅結構簡單，且打撈效率高，可迅速將池面浮渣一網打盡。

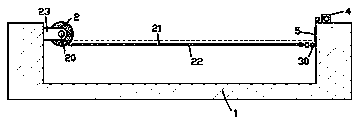

　　本發明實現技術目的所采用的第一種技術方案是：該污水池面浮渣清理系統包括架設于水池一側的雙層網卷，所述雙層網卷展開后，形成相互貼近的上層網和下層網;且所述上層網、下層網具有卷曲預應力，可在自然狀態下自動收卷;所述雙層網卷收攏后，雙層網卷的下側沒入池面下方1cm~5cm;水池的另一側設有沒入水中的傳動輥，所述傳動輥的下側沒入池面的深度不大于所述上層網自動收卷后最內圈的直徑;所述傳動輥所在側的池岸邊設有收卷機，所述收卷機的主軸上繞置有纜繩，所述纜繩繞到所述傳動輥下側后，伸向所述雙層網卷，并通過兩個掛鉤分別牽引所述上層網、下層網。

　　作為優選，所述雙層網卷完全展開后，恰好從雙層網卷的轉軸處鋪展到所述傳動輥處。

　　作為優選，所述雙層網卷卷制在一根浮動轉軸上，所述浮動轉軸約束于固定在水池內的縱向滑槽內;所述雙層網卷收攏時，雙層網卷及其浮動轉軸所受浮力滿足條件：雙層網卷的下側沒入池面下方1cm~5cm;所述傳動輥的軸承則通過吸盤吸附于水池側壁上;從而池面變化時，只需簡單地調整所述傳動輥的高度，即可滿足雙層網卷和傳動輥與池面之間的距離要求，顯著簡化了調整作業過程。

　　該第一種技術方案的有益效果在于：由所述收卷機牽引所述雙層網卷展開的過程中，上層網、下層網恰好襯于池面下方，直至上層網、下層網被拉伸到所述傳動輥處，即鋪滿水池;此時，脫開纜繩與上層網之間的掛鉤，則上層網在卷曲預應力作用下自動收卷，且由于下層網的承托，使上層網的整個收卷過程均在池面上完成，恰好將池面上的浮渣完全卷入上層網卷內，此后再脫開下層網與纜繩之間的掛鉤，使下層網卷亦自動收卷;然后對分別收卷后的上層網和下層網進行沖洗，即可除去浮渣;本技術方案中，采用極其簡單的機械機構，即實現了池面浮渣的清除，并且由于上層網的一次收卷即可將浮渣一網打盡，可見清理速度極快，效率很高。

　　本發明實現技術目的所采用的第二種技術方案是：該污水池面浮渣清理系統包括架設于水池一側的單層網卷，該單層網卷由一層密度小于水的網板卷制而成，且所述網板具有卷曲預應力，可在自然狀態下自動收卷;所述單層網卷收攏后，其下側沒入池面下方1cm~5cm;水池的另一側設有沒入水中的傳動輥，所述傳動輥的下側沒入池面的深度不大于所述網板自動收卷后最內圈的直徑;所述傳動輥所在側的池岸邊設有收卷機，所述收卷機的主軸上繞置有纜繩，所述纜繩繞到所述傳動輥下側后，伸向所述單層網卷，并通過掛鉤牽引所述網板。

　　該第二種技術方案的有益效果在于：由所述收卷機牽引所述單層網卷展開的過程中，由于纜繩的橫向拉力及掛鉤的重力約束下，網板的自由端始終襯于池面下方，直至網板被拉伸到所述傳動輥處，即鋪滿水池;此時，脫開纜繩與網板之間的掛鉤，則網板在卷曲預應力作用下自動收卷，且上浮水面，整個收卷過程均在池面上完成，恰好將池面上的浮渣完全卷入網卷內;此后，對收卷后的網板進行沖洗，即可除去浮渣;本技術方案較第一種技術方案更為簡單方便。
