申請日2015.09.21
公開(公告)日2017.03.29
IPC分類號C02F9/14
摘要
本發明涉及一種復合型污水處理系統及其用途，包括格柵、進料裝置、攪拌池、催化劑儲存池、生化池、超濾處理池、厭氧池、第一沉淀池、第二沉淀池和儲水池，格柵和進料裝置相連接，進料裝置和攪拌池相連接，攪拌池和生化池相連接，生化池和超濾處理池相連接，超濾處理池和厭氧池相連接，厭氧池和第一沉淀池相連接，第一沉淀池和第二沉淀池相連接，第二沉淀池和儲水池相連接，攪拌池包括攪拌池本體以及用于支撐攪拌池本體的腳架，攪拌池頂端連接有催化劑加入管，攪拌池通過催化劑加入管與催化劑儲存池相連接。本發明的復合型污水處理系統可用于城市垃圾處理中。本發明的復合型污水處理系統，通過設置多種處理設備，實現污水的復合式處理，有效提高污水處理效率。

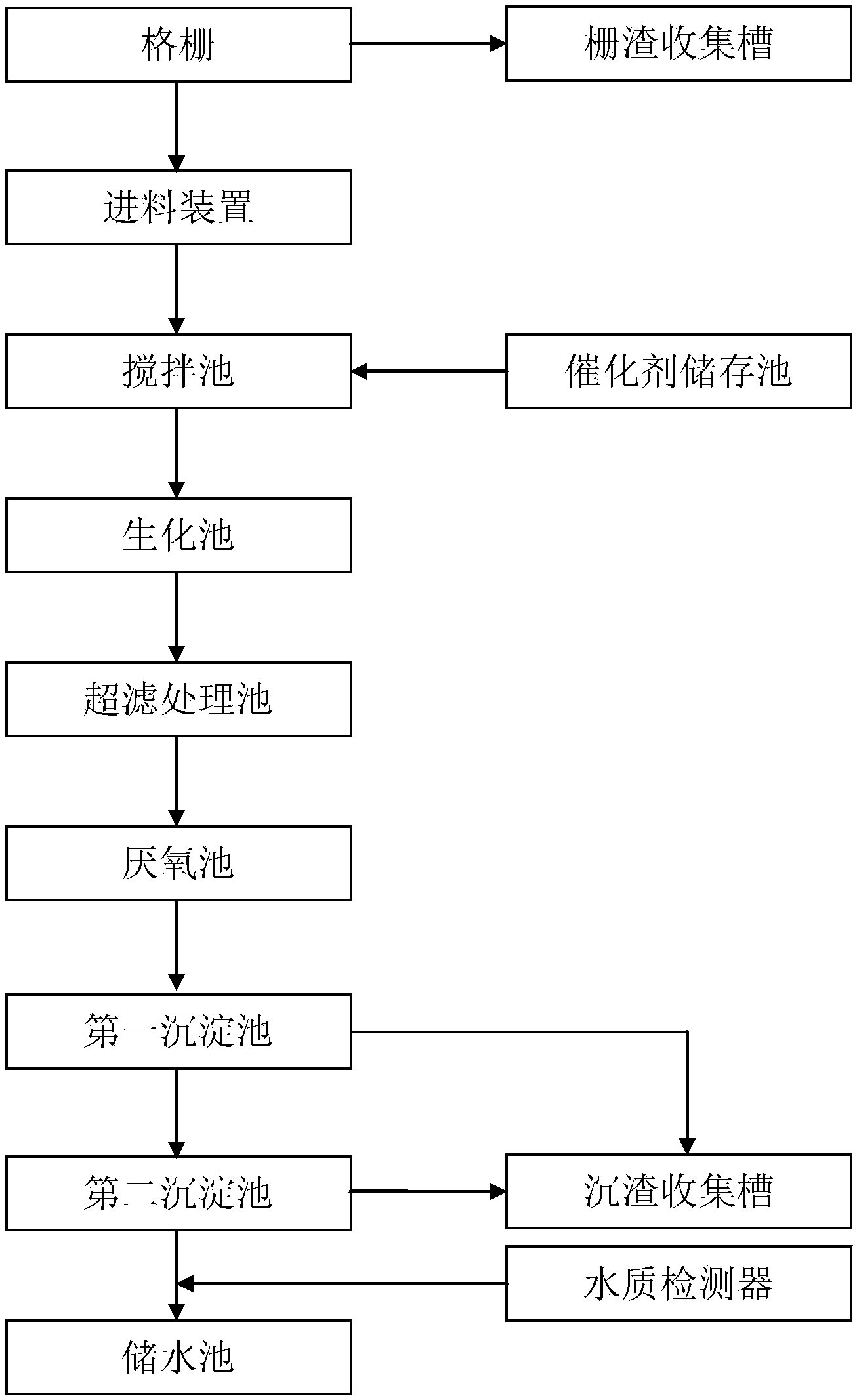

摘要附圖
權利要求書
1.一種復合型污水處理系統，其特征在于，包括格柵、進料裝置、攪拌池、催化劑儲存池、生化池、超濾處理池、厭氧池、第一沉淀池、第二沉淀池和儲水池，格柵和進料裝置相連接，進料裝置和攪拌池相連接，攪拌池和生化池相連接，生化池和超濾處理池相連接，超濾處理池和厭氧池相連接，厭氧池和第一沉淀池相連接，第一沉淀池和第二沉淀池相連接，第二沉淀池和儲水池相連接，攪拌池包括攪拌池本體以及用于支撐攪拌池本體的腳架，攪拌池頂端連接有催化劑加入管，攪拌池通過催化劑加入管與催化劑儲存池相連接。攪拌池本體內安裝有攪拌桿，攪拌桿上設置有攪拌片，攪拌桿的底端與電機之間轉動連接，攪拌池頂端設置有排氣口，攪拌池側壁上方設置有進料口，攪拌池側壁下方設置出料口。
2.根據權利要求1所述的復合型污水處理系統，其特征在于，所述第一沉淀池和第二沉淀池均與沉渣收集槽相連接。
3.根據權利要求1所述的復合型污水處理系統，其特征在于，所述儲水池與水質檢測器相連接。
4.根據權利要求1-3任一項所述的復合型污水處理系統在城市垃圾處理中的應用。
說明書
一種復合型污水處理系統及其用途
技術領域
本發明屬于污水處理領域，具體為一種復合型污水處理系統及其用途。
背景技術
近年來，我國各大城市相繼配備了污水處理系統，但是多數設備處理功能復合程度不高，無法同時采取多種處理方法對污水進行處理，污水處理效率較低。
發明內容
本發明的目的在于克服現有技術中的不足，提供一種復合型污水處理系統及其用途，通過設置多種處理設備，實現污水的復合式處理，有效提高污水處理效率。
本發明解決其技術問題是通過以下技術方案實現的：
一種復合型污水處理系統，包括格柵、進料裝置、攪拌池、催化劑儲存池、生化池、超濾處理池、厭氧池、第一沉淀池、第二沉淀池和儲水池，格柵和進料裝置相連接，進料裝置和攪拌池相連接，攪拌池和生化池相連接，生化池和超濾處理池相連接，超濾處理池和厭氧池相連接，厭氧池和第一沉淀池相連接，第一沉淀池和第二沉淀池相連接，第二沉淀池和儲水池相連接，攪拌池包括攪拌池本體以及用于支撐攪拌池本體的腳架，攪拌池頂端連接有催化劑加入管，攪拌池通過催化劑加入管與催化劑儲存池相連接，攪拌池本體內安裝有攪拌桿，攪拌桿上設置有攪拌片，攪拌桿的底端與電機之間轉動連接，攪拌池頂端設置有排氣口，攪拌池側壁上方設置有進料口，攪拌池側壁下方設置出料口。
所述第一沉淀池和第二沉淀池均與沉渣收集槽相連接。
所述儲水池與水質檢測器相連接。
本發明的復合型污水處理系統在城市垃圾處理中的應用。
本發明的有益效果：通過設置多種處理設備，實現污水的復合式處理，有效提高污水處理效率。
