申請日2015.09.20
公開(公告)日2016.04.13
IPC分類號C02F9/04
摘要
一種集裝箱式撬裝氣浮污水處理裝置，其特征在于：包括污水提升系統、加藥混合系統、氣浮污水處理系統，油污排放系統、出水系統、電控裝置，集裝箱，所述的氣浮提升系統連接加藥混合系統、加藥混合系統出口連通氣浮污水處理系統，所述氣浮污水處理系統底端連通油污排放系統，頂端連通出水系統，所述集裝箱外殼上設置門、污水接口、清水接口、油污外輸口、氣浮出水接口，上述設備及相關管路均由電控裝置控制，上述設備、配電控制系統及相關管線路均安裝在撬座上，并設置在集裝箱內。本集裝箱式撬裝氣浮污水處理裝置投資少、占地小，反應迅速，移動方便，自動化程度高，節能又環保，特別適合解決小油田及邊遠區塊油田的含油污水處理問題，處理后的含油污水能達到油田回注水水質A3指標。

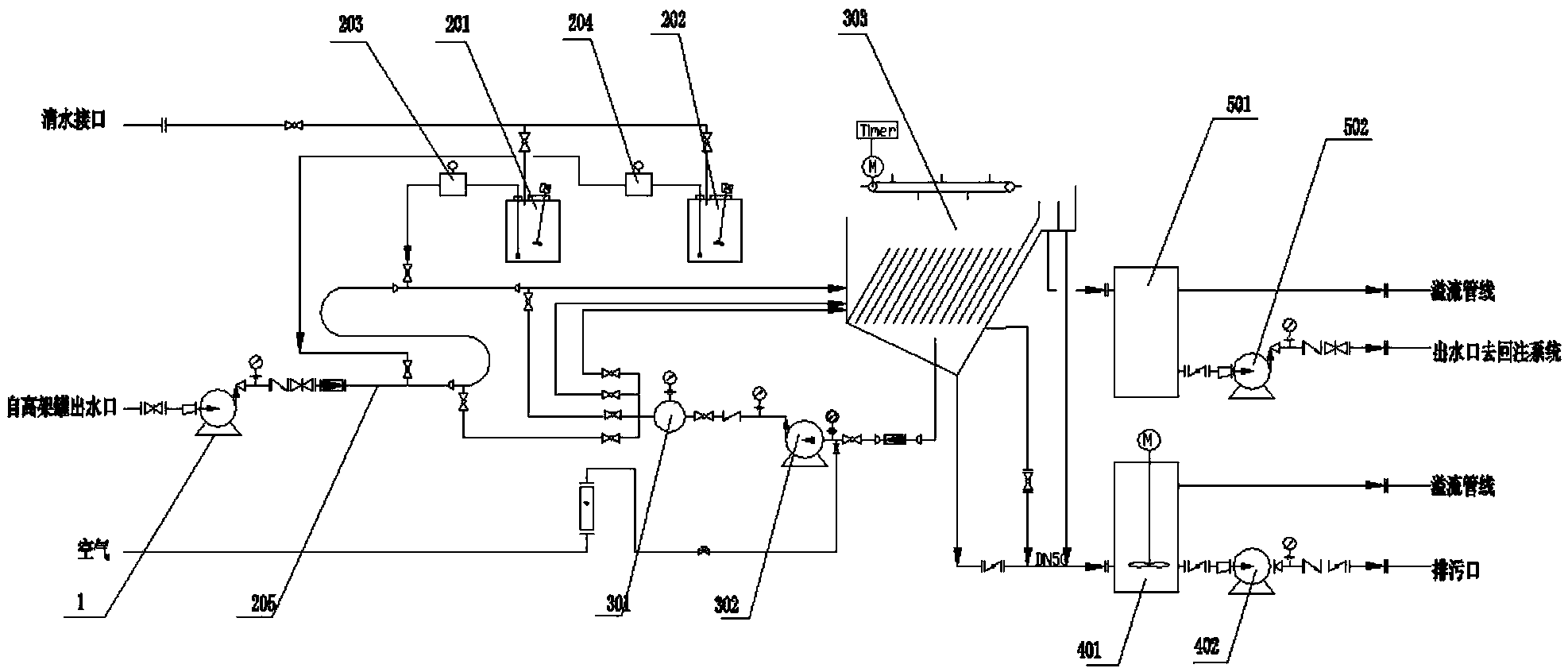

摘要附圖
權利要求書
1.一種集裝箱式撬裝氣浮污水處理裝置，其特征在于：包括氣浮提升系統、加藥混合系統、氣浮污水處理系統，油污排放系統、出水系統、電控裝置，集裝箱，所述的氣浮提升系統連接加藥混合系統、加藥混合系統出口連通氣浮污水處理系統，所述氣浮污水處理系統底端連通油污排放系統，頂端連通出水系統，所述集裝箱外殼上設置門、窗、污水接口、清水接口、油污外輸口、出水接口，所述氣浮提升系統、加藥混合系統、氣浮污水處理系統，油污排放系統、出水系統及相關管路均由電控裝置控制，所述氣浮提升系統、加藥混合系統、氣浮污水處理系統，油污排放系統、出水系統、配電控制系統及相關管線路均安裝在撬座上，并設置在集裝箱內。
2.根據權利要求1所述的集裝箱式撬裝氣浮污水處理裝置，其特征在于：所述氣浮提升系統為1個或1個以上污水提升泵，所述污水提升泵與集裝箱上的來水接口相連通。
3.根據權利要求1所述的集裝箱式撬裝氣浮污水處理裝置，其特征在于：所述加藥混合系統包括混凝劑一體加藥箱、助凝劑一體加藥箱，加藥泵、管式反應器，所述混凝劑一體加藥箱和助凝劑一體加藥箱的一端與集裝箱上的清水接口連通，另一端通過加藥泵與管式反應器連通。
4.根據權利要求1所述的集裝箱式撬裝氣浮污水處理裝置，其特征在于：所述氣浮污水處理系統包括溶氣罐、容器泵、氣浮主體裝置。
5.根據權利要求1所述的集裝箱式撬裝氣浮污水處理裝置，其特征在于：所述油污排放系統包括油污箱和油污泵，所述油污泵與集裝箱上的油污外輸口連通。
6.根據權利要求1所述的集裝箱式撬裝氣浮污水處理裝置，其特征在于：所述出水系統包括氣浮出水箱和出水外輸泵，所述的出水外輸泵與集裝箱上的出水接口連通。
7.根據權利要求1所述的集裝箱式撬裝氣浮污水處理裝置，其特征在于：所述氣浮提升系統、加藥混合系統、氣浮污水處理系統，油污排放系統、出水系統采用PLC全自動控制或手動操作。
8.根據權利要求1所述的集裝箱式撬裝氣浮污水處理裝置，其特征在于：所述氣浮提升系統、加藥混合系統、氣浮污水處理系統，油污排放系統、出水系統中水泵、電機、閥門的運行狀態，系統流程中的流量、壓力、液位實時參數，通過通信將數據遠傳至中控系統。
9.根據權利要求1所述的集裝箱式撬裝氣浮污水處理裝置，其特征在于：所述集裝箱設計成二層或兩層以上的結構，所述集裝箱內安裝采暖設施。
說明書
一種集裝箱式撬裝氣浮污水處理裝置
技術領域
本實用新型涉及一種油田含油污水處理裝置，尤其涉及一種集裝箱式撬裝氣浮污水處理裝置。
背景技術
目前，我國大部分油田開采已進入中后期二次或三次開采階段，采出液含水量逐年遞增，許多油田高達90%以上，導致采油污水處理量增加較快，處理難度越來越大。油田含油污水量很大，如果不處理利用，任意排放必將帶來嚴重的后果，不但浪費了水和原油，而且會嚴重污染環境，影響油田安全生產。利用污水處理裝置對油田廢水進行分離和凈化，達到油回收水回注的目的，是油田處理含油廢水的最有效的途徑。然而，傳統的污水處理設備地面建設面積大、工程投資高、不合適邊遠區塊油田和小油田。另外，對于沒有足夠面積來建設污水處理設備的油田，油田污水只能拉運到固定污水處理站處理，需要消耗大量的財力、物力及人力資源。
發明內容
本實用新型為了解決以上問題，提供了一種占地面積小，投資少的集裝箱式撬裝氣浮污水處理裝置。
本實用新型的技術方案是：一種集裝箱式撬裝氣浮污水處理裝置，包括氣浮提升系統、加藥混合系統、氣浮污水處理系統，油污排放系統、出水系統、電控裝置，集裝箱，所述的氣浮提升系統連接加藥混合系統、加藥混合系統出口連通氣浮污水處理系統，所述氣浮污水處理系統底端連通油污排放系統，頂端連通出水系統，所述集裝箱外殼上設置門、窗、污水接口、清水接口、油污外輸口、出水接口，所述設備及相關管路均由電控裝置控制，所述設備、配電控制系統及相關管線路均安裝在撬座上，并設置在集裝箱內。
所述氣浮提升系統為1個或1個以上污水提升泵，所述污水提升泵與集裝箱上的來水接口相連通。
所述加藥混合系統包括混凝劑一體加藥箱、助凝劑一體加藥箱，加藥泵、管式反應器，所述混凝劑一體加藥箱和助凝劑一體加藥箱的一端與集裝箱上的清水接口連通，另一端通過加藥泵與管式反應器連通，所述的管式反應器為油田污水、混凝劑、助凝劑的混合設備。
所述氣浮污水處理系統包括溶氣罐、溶氣泵、氣浮主體裝置。
所述油污排放裝置包括油污箱和油污泵，所述油污泵與集裝箱上的油污外輸口連通。
所述出水系統包括氣浮出水箱和出水外輸泵，所述的出水外輸泵與集裝箱上的出水接口連通。
所述設備采用PLC全自動控制，也可實現就地手動操作。
所述設備各單元采集系統中水泵、電機、閥門的運行狀態，系統流程中的流量、壓力、液位等實時參數，可通過通信將數據遠傳至中控系統。
所述設備、控制系統及管線可根據集裝箱的尺寸布置。
所述集裝箱的尺寸可以根據安裝場地尺寸設計。
所述集裝箱可以設計成二層或兩層以上的結構。
所述集裝箱內安裝采暖設施。
本實用新型具有的優點和積極效果是：通過采用上述技術特征，一、采用集裝箱式裝置替代固定式污水處理裝置，便于裝置在不同區域的循環使用�？蓪⑽鬯幚硐到y(tǒng)建設投資減少一半;設備占地體積為固定式處理系統的1/3，有效地解決小油田及邊遠區塊油田的污水處理裝置建設問題;二、選用高效的氣浮污水處理裝置，使處理后的水達到注水水質A3指標，使處理后的水可以直接對油井進行回注，實現水資源的循環利用;三、采用自動化控制方式和自動數據采集模式，系統的運行狀態、運行參數可通過通信，將數據遠傳至中控系統，通過上位機組態實現系統實時監視、數據記錄、報警記錄等功能，實現全自動化操作和管理。
