申請日2015.11.05

　　公開(公告)日2016.01.13

　　IPC分類號B01D21/02; B01D21/24

　　摘要

　　本發明公開了一種沉降效果好的高效斜管污水預沉池，包括：池體，所述池體通過支撐腳支撐在地面上，在所述池體的一側設置有進水管，在所述池體內設置有與進水管相互連通的布水管，在所述布水管下端的池體內設置有沉淀室，在所述池體的下端設置有與沉淀室相互連通的排泥口，在所述排泥口上設置有電磁閥，在所述布水管上端的池體內設置有上斜管和與上斜管相互配合的下斜管，在所述池體的上端內側設置有溢流盤，在所述池體的一側設置有與溢流盤相互連通的出水口。

　　權利要求書

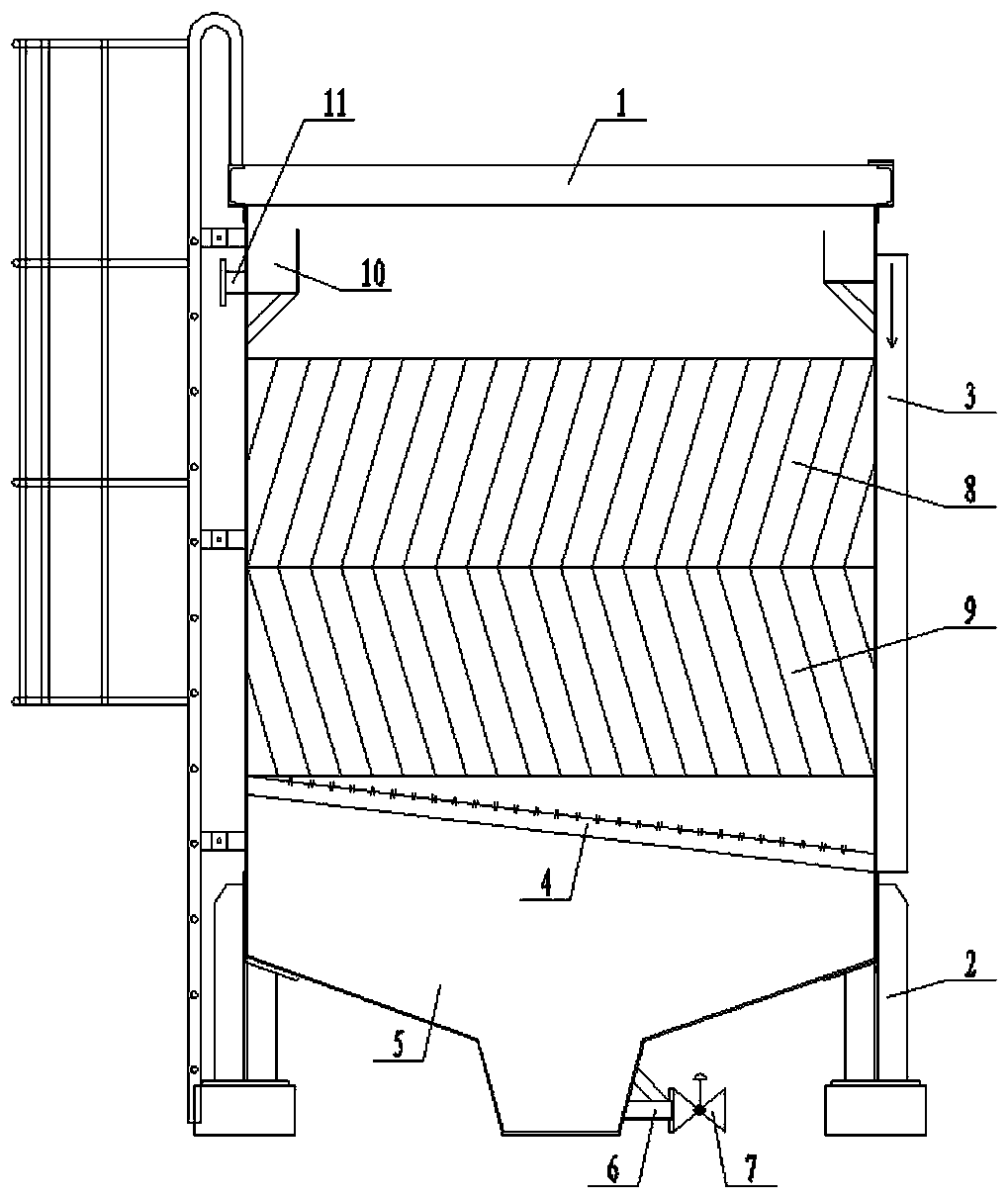

　　1.高效斜管污水預沉池，其特征在于：包括：池體(1)，所述池體(1)通過支撐腳(2)支撐在地面上，在所述池體(1)的一側設置有進水管(3)，在所述池體(1)內設置有與進水管(3)相互連通的布水管(4)，在所述布水管(4)下端的池體(1)內設置有沉淀室(5)，在所述池體(1)的下端設置有與沉淀室(5)相互連通的排泥口(6)，在所述排泥口(6)上設置有電磁閥(7)，在所述布水管(4)上端的池體(1)內設置有上斜管(8)和與上斜管(8)相互配合的下斜管(9)，在所述池體(1)的上端內側設置有溢流盤(10)，在所述池體(1)的一側設置有與溢流盤(10)相互連通的出水口(11)。

　　說明書

　　高效斜管污水預沉池

　　技術領域

　　本發明涉及一種污水預處理設備，尤其涉及一種高效斜管污水預沉池。

　　背景技術

　　處理污水時，由于原水含有的懸浮物偏高顆粒性物質較多，一般都需要通過預沉池進行預處理以達到初步沉降的目的，原有的預沉池要么體積太小，處理效果差，負荷低，要么體積過大，投資成本高，占地面積廣，排泥繁瑣，同時原來的預沉池在使用的過程中，原水在池體內停留的時間較短，沉降效果差，達到不預處理的目的。

　　發明內容

　　本發明所要解決的技術問題是：提供一種沉降效果好的高效斜管污水預沉池。

　　為了解決上述技術問題，本發明采用的技術方案是：高效斜管污水預沉池，包括：池體，所述池體通過支撐腳支撐在地面上，在所述池體的一側設置有進水管，在所述池體內設置有與進水管相互連通的布水管，在所述布水管下端的池體內設置有沉淀室，在所述池體的下端設置有與沉淀室相互連通的排泥口，在所述排泥口上設置有電磁閥，在所述布水管上端的池體內設置有上斜管和與上斜管相互配合的下斜管，在所述池體的上端內側設置有溢流盤，在所述池體的一側設置有與溢流盤相互連通的出水口。

　　本發明的優點是：上述高效斜管污水預沉池，結構簡單，體積合適，占用面積小，投資成本低，在排泥口增加電磁閥實現自動排泥，排泥方便，同時通過在布水管上方的池體內增設兩排斜管延長了原水在池體內的停留時間，沉降效果好，達到了運處理的目的。
