申請日2015.11.05

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/06

　　摘要

　　本發明公開了一種酸性廢水預處理設備，通過運用鐵碳微電解?Fenton耦合聯用工藝來處理酸性廢水的預處理和脫色，包括反應塔、噴淋裝置、進水管道、多孔布水板、微電解填料裝置、雙氧水加藥裝置、曝氣管道及微曝氣設備等，節省了設備和基建投資，避免了Fe2+的二次投加，節約了運行的藥劑成本，同時提高了難降解有機物的處理效果，避免了鐵碳微電解預處理后接入后續處理設備的出水反色的問題。

　　權利要求書

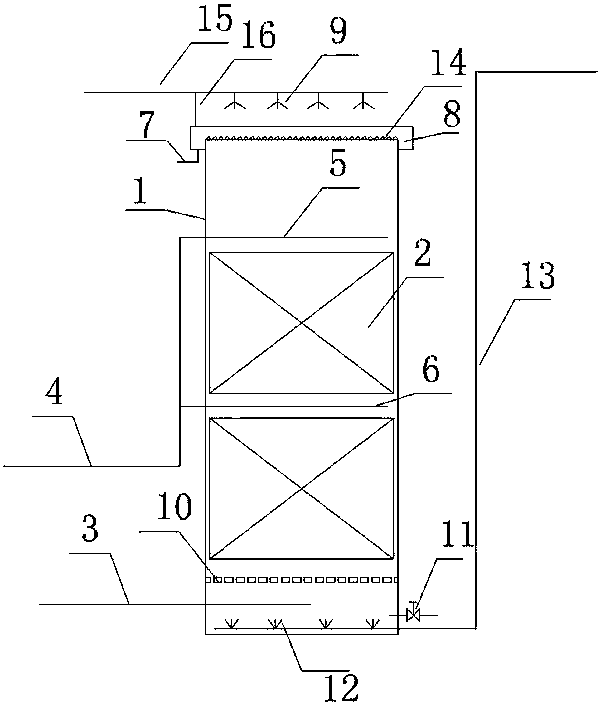

　　1.一種酸性廢水預處理設備，其特征在于，包括反應塔(1)，在反應塔(1)頂部設置有溢流堰(14)和集水渠(8)，所述集水渠(8)通過出水管道(7)接入后續處理設備;在所述反應塔(1)頂部安裝有噴淋水頭(9);在反應塔(1)內裝填有高性能鐵碳填料和雙氧水加藥裝置，所述雙氧水加藥裝置連接到雙氧水加藥干管(4);在所述反應塔(1)下部設有多孔布水板(10)、進水管道(3)和放空閥(11);在所述反應塔(1)底部固定裝有微曝氣設備(12)，所述微曝氣設備(12)與曝氣管道(13)相接。

　　2.根據權利要求1所述的酸性廢水預處理設備，其特征在于，所述高性能鐵碳填料置于微電解填料裝置(2)中。

　　3.根據權利要求2所述的酸性廢水預處理設備，其特征在于，所述微電解填料裝置(2)包括兩級可拆卸的微電解填料裝置(2)，雙氧水加藥裝置包括第一、二雙氧水加藥裝置(5、6);第一雙氧水加藥裝置(5)設置在微電解填料裝置(2)頂部，第二雙氧水加藥裝置(6)設置在兩級微電解填料裝置(2)之間，第一、二雙氧水加藥裝置(5、6)均與雙氧水加藥干管(4)相連接。

　　4.根據權利要求1所述的酸性廢水預處理設備，其特征在于，在所述反應塔(1)頂部通過固定結構(16)接有噴淋裝置(15)，噴淋水頭(9)連接到噴淋裝置(15)上。

　　說明書

　　一種酸性廢水預處理設備

　　技術領域

　　本發明屬于酸性廢水預處理領域，具體涉及一種酸性廢水預處理設備。

　　背景技術

　　酸性染料廢水大多含有氫離子、金屬離子和水溶性非常好的有機基團，廢水具有成分復雜、酸度高、高色度、難降解有機物質多等特點，同時生物可降解性差，所以需要在生化系統前面設置能夠提高廢水可生化性能的預處理裝置。微電解技術高效可靠，經濟合理，是該類廢水預處理的首選。

　　鐵碳微電解技術是一種集電解、混凝、電絮凝和吸附等多重效能的酸性廢水處理方法。在酸性電解質溶液中鐵-碳顆粒之間存在著電位差而形成了無數個細微原電池，反應的結果是鐵受到腐蝕變成二價鐵離子(Fe2+)進入溶液。新生態的Fe2+具有很強的還原作用，能夠使得難降解的環狀或者不飽和烴類有機物分解為相對易降解的有機物。同時由于Fe2+與氫氧根離子作用形成了具有混凝作用的鐵系氫氧化物，它與污染物中帶微弱負電荷的微粒異性相吸，形成比較穩定的絮凝物(俗稱鐵泥)而去除。

　　Fenton反應是在酸性條件下Fe2+催化雙氧水(H2O2)生成強氧化性的羥基自由基基團(·OH)，利用新生態的·OH的強氧化性去氧化分解和去除難降解污染物。類Fenton技術中的鐵碳微電解?Fenton耦合聯用工藝就是利用鐵碳微電解反應后酸性廢水中有大量Fe2+的存在，再投加H2O2，使二者迅速反應，完成芬頓催化氧化作用。

　　但是，目前沒有專門適用于鐵碳微電解?Fenton耦合聯用工藝的設備，同時采用常規方法處理廢水比較繁瑣。

　　發明內容

　　本發明要解決的問題是提供一種酸性廢水預處理設備，該設備用于鐵碳微電解?Fenton耦合聯用工藝處理廢水，能夠高效地實現去除色度和提高可生化性的酸性廢水預處理。

　　本發明公開的一種酸性廢水預處理設備，包括反應塔，在反應塔頂部設置有溢流堰和集水渠，所述集水渠通過出水管道接入后續處理設備;在所述反應塔頂部安裝有噴淋裝置，用以消除處理過程所產生泡沫;在反應塔內裝填有高性能鐵碳填料和雙氧水加藥裝置，所述雙氧水加藥裝置連接到雙氧水加藥干管;在所述反應塔下部設有多孔布水板、進水管道和放空閥;在所述反應塔底部固定裝有微曝氣設備，所述微曝氣設備與曝氣管道相接。

　　進一步的，所述高性能鐵碳填料置于微電解填料裝置中。微電解填料裝置為一體式固定床式裝置，便于更換填料。鐵碳微電解填料為橢圓球狀高性能鐵碳填料。

　　更進一步，所述微電解填料裝置包括兩級可拆卸的微電解填料裝置，雙氧水加藥裝置包括第一、二雙氧水加藥裝置;第一雙氧水加藥裝置設置在微電解填料裝置頂部，第二雙氧水加藥裝置設置在兩級微電解填料裝置之間;均與雙氧水加藥干管相連接。

　　另一種改進，在所述反應塔頂部通過固定結構接有噴淋裝置進水管，噴淋水頭連接到噴淋裝置進水管上。

　　本發明的設備原理是酸性廢水經進水管進入反應塔后流經微電解填料裝置，酸性廢水在鐵碳填料作用下產生新生態的Fe2+：一部分Fe2+用于還原難降解的環狀或者不飽和烴類有機物;一部分和加入的H2O2發生芬頓催化氧化反應，進一步的催化降解難降解的環狀或者不飽和烴類有機物。同時經過微曝氣會使得廢水與填料接觸效果更好，使得溶液趨于均一性，降低填料的表面沉積作用，提高利用率和芬頓催化氧化效果。該反應過程會有泡沫產生，在反應塔頂部設置噴淋裝置消出反應塔內產生的泡沫。

　　本發明的酸性廢水預處理設備利用了鐵碳微電解?Fenton耦合聯用工藝，節省了設備和基建投資，避免了Fe2+的二次投加，節約了運行中的藥劑成本，同時提高了難降解有機物的處理效果，避免了鐵碳微電解預處理后接入后續處理設備的出水反色的問題。
