申請日2015.11.05
公開(公告)日2016.01.06
IPC分類號C02F1/04
摘要
一種應用于工業廢水零排放的六效蒸發結晶裝置及其工藝，包括六個預熱器、六組蒸發器、脫鹽單元除鹽及其余元件串聯運行，前五個預熱器重在回收蒸發冷凝水余熱，末端預熱器則將進入一效的濃鹽水加熱至接近泡點;前四效為降膜蒸發器，后兩效為強制循環蒸發器，前四效主要作用為蒸水，后兩效重在濃縮，最終濃縮至一定固含量的料漿，通過脫鹽單元除鹽;蒸發的冷凝液與濃水換熱，使蒸汽熱能得到充分利用，從而提高熱能的利用率，它能夠廣泛應用于各行業蒸發除鹽工段，尤其適用于工業廢水的“零”排放處理系統。
權利要求書
1.一種應用于工業廢水零排放的六效蒸發結晶裝置，包括濃鹽水進口(76)、循環回水出口(77)、循環給水進口(78)、廢鹽出口(79)、再生水出口(80)、生蒸汽進口(81)、生蒸汽冷凝液出口(82)，其特征在于，濃鹽水進口(76)通過副冷凝器濃鹽水調節閥(61)連通副冷凝器(12);副冷凝器(12)、四效預熱器(9)、三效預熱器(7)、二效預熱器(5)、一效預熱器(3)依次連通;一效預熱器(3)出料口連接末端預熱器(1)進料口，末端預熱器(1)出料口通過開關閥N(73)、開關閥O(74)連通一效分離器(14)進料口、三效分離器(16)進料口;一效分離器(14)、二效分離器(15)、三效分離器(16)、四效分離器(17)、中間緩沖罐(18)、五效分離器(19)、六效分離器(20)、脫鹽壓濾單元(75)依次連通;脫鹽壓濾單元(75)一出料口連通中間緩沖罐(18)進料口，另一出料口連通廢鹽出口(79);五效分離器(19)、六效分離器(20)通過調節閥D(63)、調節閥E(64)連通脫鹽壓濾單元(75);
所述的蒸汽進口(81)通過一效生蒸汽調節閥(44)、末端預熱器生蒸汽調節閥(45)、開關閥P(46)連通一效蒸發器加熱室(2)進氣口，一效蒸發器加熱室(2)汽液混合物出口與一效分離器(14)連通;一效分離器(14)、二效蒸發器加熱室(4)、二效分離器(15)、三效蒸發器加熱室(6)、三效分離器(16)、四效蒸發器加熱室(6)、四效分離器(17)依次連通，四效分離器(17)二次蒸汽出口通過五效二次蒸汽調節閥(58)、副冷凝器二次蒸汽調節閥(60)與五效強制循環蒸發器加熱室(10)二次蒸汽進口及副冷凝器(12)二次蒸汽進口連通，四效分離器(17)通過開關閥A(51)與二效分離器(15)連通;五效強制循環蒸發器加熱室(10)、五效分離器(19)、六效強制循環蒸發器加熱室(11)、六效分離器(20)、主冷凝器(13)依次連通;主冷凝器(13)連通循環回水出口(77)、循環給水進口(78);二效預熱器(5)通過開關閥C(53)連通三效蒸發器加熱室(6)，三效蒸發器加熱室(6)通過開關閥B(52)連通末端預熱器(1);
所述的末端預熱器(1)冷凝水出口與一效蒸發器加熱室(2)連通，一效蒸發器加熱室(2)冷凝液出口與一效預熱器(3)熱源入口連通;二效蒸發器加熱室(4)冷凝液與二效預熱器(5)熱源入口連通;三效蒸發器加熱室(6)冷凝液與三效預熱器(7)熱源入口連通;四效蒸發器加熱室(8)冷凝液與四效預熱器(9)熱源入口連通;一效預熱器(3)冷凝液出口管道連接冷凝液出口(82);二效預熱器(5)冷凝液、三效預熱器(7)冷凝液、四效預熱器(9)冷凝液、五效強制循環蒸發器加熱室(10)冷凝液、六效強制循環蒸發器加熱室(10)冷凝液、副冷凝器(12)冷凝液及主冷凝器(13)冷凝液匯合后再生水出口(80)連通;其中通過一效冷凝液增壓泵(36)、二效冷凝液增壓泵(37)、三效冷凝液增壓泵(38)、四效冷凝液增壓泵(39)、五效冷凝液增壓泵(40)、六效冷凝液增壓泵(41)、副冷凝器冷凝液增壓泵(42)、主冷凝器冷凝液增壓泵(43)對管路冷凝液增壓;
所述的一效分離器(14)、二效分離器(15)、三效分離器(16)、四效分離器(17)、中間緩沖罐(18)、五效分離器(19)、六效分離器(20)通過一效出料泵(22)、二效出料泵(24)、三效出料泵(26)、四效出料泵(28)、中間緩沖罐出料泵(29)、五效出料泵(31)、六效出料泵(32)控制出料，通過一效出料調節閥(48)、二效出料調節閥(50)、三效出料調節閥(55)、四效出料調節閥(57)、中間緩沖罐出料調節閥(59)控制出料速度，通過一效循環泵(21)、二效循環泵(22)、三效循環泵(25)、四效循環泵(27)、五效強制循環泵(30)、六效強制循環泵(32)向一效降膜蒸發器加熱室(2)、二效降膜蒸發器加熱室(4)、三效降膜蒸發器加熱室(6)、為四效降膜蒸發器加熱室(8)、五效強制循環蒸發器加熱室(10)、六效強制循環蒸發器加熱室(11)循環送料，通過開關閥F(65)、開關閥J(66)、開關閥H(67)、開關閥I(68)、開關閥J(69)、開關閥K(70)、開關閥L(71)、開關閥M(72)分別控制一效分離器(14)、二效分離器(15)、三效分離器(16)、四效分離器(17)管路的開關，通過一效循環調節閥(47)、二效循環調節閥(49)、三效循環調節閥(54)、四效循環調節閥(56)調節流量。
2.根據權利要求1所述的一種應用于工業廢水零排放的六效蒸發結晶裝置，其特征在于，所述的一效蒸發器加熱室(2)和一效分離器(14)組成一效蒸發器，二效蒸發器加熱室(4)和二效分離器(15)組成二效蒸發器、三效蒸發器加熱室(6)和三效分離器(16)組成三效蒸發器、四效蒸發器加熱室(8)和四效分離器(17)組成四效蒸發器，一效蒸發器、二效蒸發器、三效蒸發器、四效蒸發器均為降膜蒸發器，五效強制循環蒸發器加熱室(10)、五效分離器(19)和五效強制循環泵(30)組成五效蒸發器、六效強制循環蒸發器加熱室(11)、六效分離器(20)和六效強制循環泵(32)組成六效蒸發器，五效蒸發器、六效蒸發器采用強制循環蒸發器。
3.根據權利要求1所述的一種應用于工業廢水零排放的六效蒸發結晶裝置，其特征在于，所述的進料分半負荷進料及全負荷進料，通過切換閥門開關閥E(65)、開關閥F(66)、開關閥J(67)、開關閥H(68)、開關閥I(69)、開關閥J(70)、開關閥K(71)、開關閥L(72)來實現各部分的半/全負荷。
4.根據權利要求1所述的一種應用于工業廢水零排放的六效蒸發結晶裝置，其特征在于，所述的整個系統的真空度通過水環真空泵(34)維持，真空度為-75～-80KPa，同時增加破空管道及破空調節閥(62)。
5.根據權利要求1所述的一種應用于工業廢水零排放的六效蒸發結晶裝置，其特征在于，所述的當關閉開關閥A(51)、開關閥B(52)、開關閥O(74)，其他開關閥打開時，系統采用一、二、三、四、五、六效運行模式，為六效蒸發，可按最大110%負荷運行，當關閉開關閥B(52)、開關閥C(53)、開關閥O(74)，其他開關閥打開時，系統采用一、二、五、六效運行模式，為四效蒸發，可按最大60%負荷運行，當關閉開關閥P(46)、開關閥A(51)、開關閥C(53)、開關閥N(73)，其他開關閥打開時，系統采用三、四、五、六效運行模式，為四效蒸發，可按最大60%負荷運行。
6.根據權利要求1所述的一種應用于工業廢水零排放的六效蒸發結晶裝置，其特征在于，所述的一效循環泵(21)、一效出料泵(22)、二效循環泵(23)、二效出料泵(24)、三效循環泵(25)、三效出料泵(26)過流部分材質采用雙相鋼2205，且不能輸送固液混合流體;四效循環泵(27)、四效出料泵(28)過流部分材質采用雙相鋼2205，且允許輸送固液混合，固含量不大于5%m流體;五效強制循環泵(30)及六效強制循環泵(32)為軸流泵，過流部分材質采用雙相鋼2605;末端預熱器(1)、一效預熱器(3)、二效預熱器(5)、三效預熱器(7)、四效預熱器(9)均為列管式換熱器，其換熱管材質為TA2，其他材質為不銹鋼316L;一效蒸發器加熱室(2)、二效蒸發器加熱室(4)、三效蒸發器加熱室(6)、四效蒸發器加熱室(8)采用管式降膜蒸發器，換熱管材質為TA10和TA2，其他材質為不銹鋼316L。
7.一種應用于工業廢水零排放的六效蒸發結晶工藝，其特征在于，該工藝包括以下步驟：
1)濃鹽水進口(76)流入的濃鹽水依次通過副冷凝器(12)、四效預熱器(9)、三效預熱器(7)、二效預熱器(5)、一效預熱器(3)預熱，溫度25～30度，壓力為0.7MPaG，鹽含量為6%m，四效預熱器(9)、三效預熱器(7)、二效預熱器(5)、一效預熱器(3)熱量回收，通過一效蒸汽調節閥(44)及末端預熱器蒸汽調節閥(45)進行調節，將濃鹽水加熱至122℃后進入一效蒸發器加熱室(2)，一效蒸發器加熱室(2)產生的汽水混合物在一效分離器(14)中分離，當一效分離器(14)中有一定液位時，啟動一效循環泵(21)進行濃鹽水自分離器至一效蒸發器加熱室(2)循環，采用0.5MPaG的蒸汽，溫度為159℃，操作溫度為，殼程130℃，管程125℃，將濃鹽水中的部分水蒸發出去，出料濃度為7.3%m，汽相作為一效二次蒸汽送至二效蒸發器加熱室(4);
2)之后通過一效出料調節閥控制(48)液位，通過一效出料泵(22)將未蒸發的濃鹽水送至二效分離器(15)，當二效分離器(15)中有一定液位時，啟動二效循環泵(23)進行濃鹽水自分離器至二效蒸發器加熱室(4)循環，二效蒸發器加熱室(4)采用自一效分離器(14)分離出的二次蒸汽加熱自一效分離器(14)分離出的濃鹽水，使得部分的濃鹽水蒸發，一效蒸發器加熱室(2)產生的二次蒸汽，溫度為124℃，則二效蒸發器加熱室(4)操作溫度為，殼程124℃，管程119℃，二效蒸發器加熱室(4)產生的汽水混合物在二效分離器(15)中分離，將濃鹽水中的部分水蒸發出去，出料濃度為9.5%m，汽相作為二效二次蒸汽送至三效蒸發器加熱室(6);
3)之后通過二效出料調節閥(50)控制液位，通過二效出料泵(24)將未蒸發的濃鹽水送至三效分離器(16)，當三效分離器(16)中有一定液位時，啟動三效循環泵(25)進行濃鹽水自分離器至三效蒸發器加熱室(6)循環，三效蒸發器加熱室(6)采用自二效分離器(15)分離出的二次蒸汽加熱自二效分離器(15)分離出的濃鹽水，使得部分的濃鹽水蒸發，二效蒸發器加熱室(4)產生的二次蒸汽，溫度為118℃，則三效蒸發器加熱室(6)操作溫度為，殼程118℃，管程113℃，三效蒸發器加熱室(6)產生的汽水混合物在三效分離器(15)中分離，將濃鹽水中的部分水蒸發出去，出料濃度為13.3%m，汽相作為三效二次蒸汽送至四效蒸發器加熱室(8);
4)之后通過三效出料調節閥(55)控制液位，通過三效出料泵(28)將未蒸發的濃鹽水送至四效分離器(17)，當四效分離器(17)中有一定液位時，啟動四效循環泵(27)進行濃鹽水自分離器至四效蒸發器加熱室(8)循環，四效蒸發器加熱室(8)采用自三效分離器(16)分離出的二次蒸汽加熱自三效分離器(16)分離出的濃鹽水，使得部分的濃鹽水蒸發，三效蒸發器加熱室(6)產生的二次蒸汽，溫度為112℃，則四效蒸發器加熱室(8)操作溫度為，殼程112℃，管程107℃，四效蒸發器加熱室(8)產生的汽水混合物在四效分離器(17)中分離，將濃鹽水中的部分水蒸發出去，出料濃度為22.3%m，汽相作為四效二次蒸汽送至五效強制循環蒸發器加熱室(10);
5)之后通過四效出料調節閥(57)控制液位，通過四效出料泵(28)將未蒸發的濃鹽水送至中間緩沖罐(18)，當中間緩沖罐(18)有一定液位時，啟動中間緩沖罐出料泵(29)將濃鹽水送至五效強制循環泵(30)的入口管道上，中間緩沖罐(18)的液位通過中間緩沖罐調節閥(59)進行控制，當五效分離器(19)具備一定的高液位時，啟動五效強制循環泵(30)，使?jié)恹}水在五效強制循環泵(30)中高速循環，四效蒸發器加熱室(8)產生的二次蒸汽在裝置處理量低于70m3/h時，不進行分流，全部進入五效強制循環蒸發器加熱室(10);當處理量大于70m3/h時，五效強制循環蒸發器加熱室(10)采用自四效分離器(17)分離出的二次蒸汽加熱自中間緩沖罐(18)來的濃鹽水，使得部分的濃鹽水蒸發，循環液中的汽液兩相在頂部五效分離器(19)中分離，四效蒸發器加熱室(8)產生的二次蒸汽，溫度為106℃，則五效蒸發器加熱室(10)操作溫度為，殼程106℃，管程84℃，將濃鹽水中的部分水蒸發出去，出料鹽含量為29%m，其中固體鹽含量為5～10%m，汽相作為五效二次蒸汽送至六效強制循環蒸發器加熱室(11);
6)之后啟動五效出料泵(31)將未蒸發的濃鹽水送至六效強制循環泵(32)的入口管道上，當六效分離器(20)具備一定的高液位時，啟動六效強制循環泵(32)，使?jié)恹}水在六效強制循環泵(32)中高速循環蒸發，并將剩余的水分蒸發，同時進行濃鹽水濃縮，直至六效循環液中具有一定量的結晶鹽，六效強制循環蒸發器加熱室(11)采用自五效分離器(19)分離出二次蒸汽加熱自五效分離器(19)分離出的濃鹽水，使得部分的濃鹽水蒸發，循環液中的汽液兩相在頂部六效分離器(20)中分離，五效強制蒸發器加熱室(10)產生的部分二次蒸汽，溫度為83℃，則六效蒸發器加熱室(11)操作溫度為,殼程83℃，管程61℃，將原濃鹽水中的剩余水基本蒸發完畢，出料鹽含量為42%m，其中固體鹽含量為10～25%m，汽相作為六效二次蒸汽送至主冷凝器(13)冷凝冷卻;
7)當六效循環液中含有約10～25%m結晶鹽時，啟動六效出料泵(33)將料漿送至脫鹽壓濾單元(74)，脫鹽壓濾單元(74)采用壓濾方式，當壓濾機形成一定厚度且含水量較少的濾餅時，將鹽排放外送，而壓濾產生的飽和濾液則返回至中間緩沖罐(18)重新蒸發出鹽，為了使進入壓濾機的鹽是漿液狀態，故壓濾完的飽和鹽水，鹽含量23%m，始終回流入五效強制循環蒸發器加熱室(10)，同時真空度保持在-0.75～-0.8MPaG。
8.根據權利要求7所述的一種應用于工業廢水零排放的六效蒸發結晶裝置，其特征在于，所述的末端預熱器(1)冷凝液與一效蒸發器加熱室(2)產生的冷凝液匯合后通過一效冷凝液增壓泵(36)送至一效預熱器，作為一效預熱器(3)的熱源加熱濃鹽水，加熱后將這部分飽和蒸汽冷凝液送至界外相關管路回收;二效蒸發器加熱室(4)產生的冷凝液通過二效冷凝液增壓泵(37)送至二效預熱器(5)，作為二效預熱器(5)的熱源加熱濃鹽水，加熱后的冷凝液送至冷凝液出口(81);三效蒸發器加熱室(6)產生的冷凝液通過三效冷凝液增壓泵(38)送至三效預熱器(7)，作為三效預熱器(7)的熱源加熱濃鹽水，加熱后的冷凝液送至冷凝液出口(81);四效蒸發器加熱室(8)產生的冷凝液通過四效冷凝液增壓泵(39)送至四效預熱器(9)，作為四效預熱器(9)的熱源加熱濃鹽水，加熱后的冷凝液送冷凝液出口(81);五效強制循環蒸發器加熱室(10)產生的冷凝液通過五效冷凝液增壓泵(40)送至冷凝液出口(81);六效強制循環蒸發器加熱室(11)產生的冷凝液通過六效冷凝液增壓泵(41)送至冷凝液出口(81);副冷凝器(12)產生的冷凝液與主冷凝器(13)產生的冷凝液匯合后通過主冷凝器冷凝液增壓泵(43)送至冷凝液回收罐，所述的主冷凝器(13)的冷媒為循環冷卻水，循環冷卻水可以采用全場生產冷卻水或自冷卻塔系統，通過冷卻水冷凝冷卻，主冷凝器(13)中的二次蒸汽全部冷凝并回收。
9.根據權利要求7所述的一種應用于工業廢水零排放的六效蒸發結晶裝置，其特征在于，所述的當水質中COD及PH過高時，可以將四效分離器(17)產生的部分二次蒸汽通過控制進副冷凝器(12)的五效二次蒸汽調節閥(58)分流至副冷凝器(12)，從而減少進五效強制循環蒸發器加熱室(11)的二次蒸汽量;為了增強降膜蒸發器對垢鹽的抵抗力，前四效蒸發器加熱室增加循環泵，循環泵的流量可通過調節閥進行調整;為了強化五、六效對濃鹽水中COD及PH的敏感性，增加四效蒸發器加熱室增至副冷凝器(12)的二次蒸汽管道，并且通過四效至副冷凝器二次蒸汽管道上的調節閥控制四效至副冷凝器的二次蒸汽量。
10.根據權利要求7所述的一種應用于工業廢水零排放的六效蒸發結晶裝置，其特征在于，所述的蒸汽可以作為一效蒸發器加熱室(2)的熱源、也可以作為三效蒸發器加熱室(4)的熱源，末端預熱器(1)出口濃鹽水可以去一效分離器(14)、也可以去三效分離器(16)，二效分離器(15)產生的二次蒸汽也可以直接去五效強制循環蒸發器加熱室(10)，從而實現一、二、五、六效運行模式、三、四、五、六效運行模式及一、二、三、四、五、六效運行模式。
說明書
一種應用于工業廢水零排放的六效蒸發結晶裝置及其工藝
技術領域
本發明屬于工業廢水處理技術領域，具體涉及一種應用于工業廢水零排放的六效蒸發結晶工藝。
背景技術
國家相關政策明確要求在鋼鐵、電力、化工、煤炭等重點行業推廣廢水循環利用，努力實現廢水少排放或零排放。近年來，一些地方也相繼頒布了嚴格的廢水排放標準，黃河、淮河等水污染嚴重的敏感流域、區域地區和省份甚至不允許工業企業廢水排放到地表水體。水資源和水環境問題已成為制約工業產業發展的瓶頸。尋求處理效果更好、工藝穩定性更強、運行費用更低的廢水處理工藝，實現“廢水零排放”的目標，已經成為化工行業發展的自身需求和外在要求。
GB/T21534-2008《工業用水節水術語》中對零排放解釋為企業或主體單元的生產用水系統達到無工業廢水外排;一般認為煤化工廢水“零排放”是將煤化工項目產生的廢水濃縮成為固體或濃縮液的形式再加以處理，而不向地表水域排放任何形式的廢水;
通常的，煤化工廢水可通過有機廢水處理、含鹽廢水處理、濃鹽水處理及高濃鹽水固化處理四個工段實現廢水的高效處理和“零排放”;濃鹽水處理是制約煤化工廢水“零排放”的關鍵技術;該工段一般采用(預處理+膜濃縮)處理工藝，將濃鹽水進一步濃縮，使TDS質量濃度達到5000～8000mg/L，進而送至蒸發裝置蒸發濃縮，濃縮后含有一定固含量的料漿則進行固化處理;多效蒸發將幾個蒸發器串聯運行的蒸發操作，使蒸汽熱能得到多次利用，從而提高熱能的利用率，多用于水溶液的處理。在三效蒸發操作的流程中，第一個蒸發器(稱為第一效)以生蒸汽作為加熱蒸汽，其余兩個(稱為第二效、第三效)均以其前一效的二次蒸汽作為加熱蒸汽，從而可大幅度減少生蒸汽的用量。每一效的二次蒸汽溫度總是低于其加熱蒸汽，故多效蒸發時各效的操作壓力及溶液沸騰溫度沿蒸汽流動方向依次降低。
CN103657122A公開了一種六效蒸發裝置，主要包括以下步驟：濃鹽水通過預熱器進行余熱利用，之后依次進入一效至六效;鹽分在后兩效進行濃縮，濃縮后的料漿送至無機鹽結晶工段。該發明前四效為降膜蒸發，因受最小進料量的限制，進料負荷受局限，且降膜蒸發器很容易結垢，效體化洗頻繁，裝置無法穩定運行;五、六效的蒸發能力約僅為前四效的一半，在進料負荷較大的時候必須將很大一部分二次蒸汽分流至副冷凝器，且分流管道上無調節閥，操作難度大，造成能量的損失，按經濟性定義的話只能算作五效蒸發;六效出料位置不太合適，有出現管道堵塞的風險。
目前國內企業的工業廢水“零排放”多效蒸發多采用三效蒸發+兩效濃縮結晶工藝，該方法運行比較穩定，但因?yàn)槠湫?shù)較少，熱量利用不甚充分，經濟效應較差;且蒸發器一般采用強制循環蒸發器，體積大，造價高;綜合經濟性較差。
六效作為一種蒸發裝置，其在工業給水“零排放”處在尾端，所承擔的任務也非常巨大;工業廢水的組成復雜且變化較大，故而造成蒸發裝置運行難度較大，且不同于其他工段，上游來水在此蒸發工段必須處理，否則牽一動全身，整個“零排放”都無法穩定運行;在一定層面上，本裝置的正常與否對于整個裝置的穩定運行起決定性作用。
發明內容
為了克服上述現有技術的不足，本發明的目的是提供一種應用于工業廢水零排放的六效蒸發結晶工藝，提高了工業廢水“零排放”蒸發除鹽工段多效蒸發裝置效數上限，完美的實現熱量多級利用，進一步降低單位工業水處理成本。
為了實現上述目的，本發明采用的技術方案是：
一種應用于工業廢水零排放的六效蒸發結晶裝置，包括濃鹽水進口、循環回水出口、循環給水進口、廢鹽出口、再生水出口、生蒸汽進口、生蒸汽冷凝液出口，濃鹽水進口通過副冷凝器濃鹽水調節閥連通副冷凝器;副冷凝器、四效預熱器、三效預熱器、二效預熱器、一效預熱器依次連通;一效預熱器出料口連接末端預熱器進料口，末端預熱器出料口通過開關閥N、開關閥O連通一效分離器進料口、三效分離器進料口;一效分離器、二效分離器、三效分離器、四效分離器、中間緩沖罐、五效分離器、六效分離器、脫鹽壓濾單元依次連通;脫鹽壓濾單元一出料口連通中間緩沖罐進料口，另一出料口連通廢鹽出口;五效分離器、六效分離器通過調節閥D、調節閥E連通脫鹽壓濾單元;
所述的蒸汽進口通過一效生蒸汽調節閥、末端預熱器生蒸汽調節閥、開關閥P連通一效蒸發器加熱室進氣口，一效蒸發器加熱室汽液混合物出口與一效分離器連通;一效分離器、二效蒸發器加熱室、二效分離器、三效蒸發器加熱室、三效分離器、四效蒸發器加熱室、四效分離器依次連通，四效分離器二次蒸汽出口通過五效二次蒸汽調節閥、副冷凝器二次蒸汽調節閥與五效強制循環蒸發器加熱室二次蒸汽進口及副冷凝器二次蒸汽進口連通，四效分離器通過開關閥A與二效分離器連通;五效強制循環蒸發器加熱室、五效分離器、六效強制循環蒸發器加熱室、六效分離器、主冷凝器依次連通;主冷凝器連通循環回水出口、循環給水進口;二效預熱器通過開關閥C連通三效蒸發器加熱室，三效蒸發器加熱室通過開關閥B連通末端預熱器;
所述的末端預熱器冷凝水出口與一效蒸發器加熱室連通，一效蒸發器加熱室冷凝液出口與一效預熱器熱源入口連通;二效蒸發器加熱室冷凝液與二效預熱器熱源入口連通;三效蒸發器加熱室冷凝液與三效預熱器熱源入口連通;四效蒸發器加熱室冷凝液與四效預熱器熱源入口連通;一效預熱器冷凝液出口管道連接冷凝液出口;二效預熱器冷凝液、三效預熱器冷凝液、四效預熱器冷凝液、五效強制循環蒸發器加熱室冷凝液、六效強制循環蒸發器加熱室冷凝液、副冷凝器冷凝液及主冷凝器冷凝液匯合后再生水出口連通;其中通過一效冷凝液增壓泵、二效冷凝液增壓泵、三效冷凝液增壓泵、四效冷凝液增壓泵、五效冷凝液增壓泵、六效冷凝液增壓泵、副冷凝器冷凝液增壓泵、主冷凝器冷凝液增壓泵對管路冷凝液增壓;
所述的一效分離器、二效分離器、三效分離器、四效分離器、中間緩沖罐、五效分離器、六效分離器通過一效出料泵、二效出料泵、三效出料泵、四效出料泵、中間緩沖罐出料泵、五效出料泵、六效出料泵控制出料，通過一效出料調節閥、二效出料調節閥、三效出料調節閥、四效出料調節閥、中間緩沖罐出料調節閥控制出料速度，通過一效循環泵、二效循環泵、三效循環泵、四效循環泵、五效強制循環泵、六效強制循環泵向一效降膜蒸發器加熱室、二效降膜蒸發器加熱室、三效降膜蒸發器加熱室、為四效降膜蒸發器加熱室、五效強制循環蒸發器加熱室、六效強制循環蒸發器加熱室循環送料，通過開關閥F、開關閥J、開關閥H、開關閥I、開關閥J、開關閥K、開關閥L、開關閥M分別控制一效分離器、二效分離器、三效分離器、四效分離器管路的開關，通過一效循環調節閥、二效循環調節閥、三效循環調節閥、四效循環調節閥調節流量。
所述的一效蒸發器加熱室和一效分離器組成一效蒸發器，二效蒸發器加熱室和二效分離器組成二效蒸發器、三效蒸發器加熱室和三效分離器組成三效蒸發器、四效蒸發器加熱室和四效分離器組成四效蒸發器，一效蒸發器、二效蒸發器、三效蒸發器、四效蒸發器均為降膜蒸發器，五效強制循環蒸發器加熱室、五效分離器和五效強制循環泵組成五效蒸發器、六效強制循環蒸發器加熱室、六效分離器和六效強制循環泵組成六效蒸發器，五效蒸發器、六效蒸發器采用強制循環蒸發器。
所述的進料分半負荷進料及全負荷進料，通過切換閥門開關閥E、開關閥F、開關閥J、開關閥H、開關閥I、開關閥J、開關閥K、開關閥L來實現各部分的半/全負荷。
所述的整個系統的真空度通過水環真空泵維持，真空度為-75～-80KPa，同時增加破空管道及破空調節閥。
所述的當關閉開關閥A、開關閥B、開關閥O，其他開關閥打開時，系統采用一、二、三、四、五、六效運行模式，為六效蒸發，可按最大110%負荷運行，當關閉開關閥B、開關閥C、開關閥O，其他開關閥打開時，系統采用一、二、五、六效運行模式，為四效蒸發，可按最大60%負荷運行，當關閉開關閥P、開關閥A、開關閥C、開關閥N，其他開關閥打開時，系統采用三、四、五、六效運行模式，為四效蒸發，可按最大60%負荷運行。
所述的一效循環泵、一效出料泵、二效循環泵、二效出料泵、三效循環泵、三效出料泵過流部分材質采用雙相鋼2205，且不能輸送固液混合流體;四效循環泵、四效出料泵過流部分材質采用雙相鋼2205，且允許輸送固液混合，固含量不大于5%m流體;五效強制循環泵及六效強制循環泵為軸流泵，過流部分材質采用雙相鋼2605;末端預熱器、一效預熱器、二效預熱器、三效預熱器、四效預熱器均為列管式換熱器，其換熱管材質為TA2，其他材質為不銹鋼316L;一效蒸發器加熱室、二效蒸發器加熱室、三效蒸發器加熱室、四效蒸發器加熱室采用管式降膜蒸發器，換熱管材質為TA10和TA2，其他材質為不銹鋼316L。
一種應用于工業廢水零排放的六效蒸發結晶工藝，該工藝包括以下步驟：
1)濃鹽水進口流入的濃鹽水依次通過副冷凝器、四效預熱器、三效預熱器、二效預熱器、一效預熱器預熱，溫度25～30度，壓力為0.7MPaG，鹽含量為6%m，四效預熱器、三效預熱器、二效預熱器、一效預熱器熱量回收，通過一效蒸汽調節閥及末端預熱器蒸汽調節閥進行調節，將濃鹽水加熱至122℃后進入一效蒸發器加熱室，一效蒸發器加熱室產生的汽水混合物在一效分離器中分離，當一效分離器中有一定液位時，啟動一效循環泵進行濃鹽水自分離器至一效蒸發器加熱室循環，采用0.5MPaG的蒸汽，溫度為159℃，操作溫度為，殼程130℃，管程125℃，將濃鹽水中的部分水蒸發出去，出料濃度為7.3%m，汽相作為一效二次蒸汽送至二效蒸發器加熱室;
2)之后通過一效出料調節閥控制液位，通過一效出料泵將未蒸發的濃鹽水送至二效分離器，當二效分離器中有一定液位時，啟動二效循環泵進行濃鹽水自分離器至二效蒸發器加熱室循環，二效蒸發器加熱室采用自一效分離器分離出的二次蒸汽加熱自一效分離器分離出的濃鹽水，使得部分的濃鹽水蒸發，一效蒸發器加熱室產生的二次蒸汽，溫度為124℃，則二效蒸發器加熱室操作溫度為，殼程124℃，管程119℃，二效蒸發器加熱室產生的汽水混合物在二效分離器中分離，將濃鹽水中的部分水蒸發出去，出料濃度為9.5%m，汽相作為二效二次蒸汽送至三效蒸發器加熱室;
3)之后通過二效出料調節閥控制液位，通過二效出料泵將未蒸發的濃鹽水送至三效分離器，當三效分離器中有一定液位時，啟動三效循環泵進行濃鹽水自分離器至三效蒸發器加熱室循環，三效蒸發器加熱室采用自二效分離器分離出的二次蒸汽加熱自二效分離器分離出的濃鹽水，使得部分的濃鹽水蒸發，二效蒸發器加熱室產生的二次蒸汽，溫度為118℃，則三效蒸發器加熱室操作溫度為，殼程118℃，管程113℃，三效蒸發器加熱室產生的汽水混合物在三效分離器中分離，將濃鹽水中的部分水蒸發出去，出料濃度為13.3%m，汽相作為三效二次蒸汽送至四效蒸發器加熱室;
4)之后通過三效出料調節閥控制液位，通過三效出料泵將未蒸發的濃鹽水送至四效分離器，當四效分離器中有一定液位時，啟動四效循環泵進行濃鹽水自分離器至四效蒸發器加熱室循環，四效蒸發器加熱室采用自三效分離器分離出的二次蒸汽加熱自三效分離器分離出的濃鹽水，使得部分的濃鹽水蒸發，三效蒸發器加熱室產生的二次蒸汽，溫度為112℃，則四效蒸發器加熱室操作溫度為，殼程112℃，管程107℃，四效蒸發器加熱室產生的汽水混合物在四效分離器中分離，將濃鹽水中的部分水蒸發出去，出料濃度為22.3%m，汽相作為四效二次蒸汽送至五效強制循環蒸發器加熱室;
5)之后通過四效出料調節閥控制液位，通過四效出料泵將未蒸發的濃鹽水送至中間緩沖罐，當中間緩沖罐有一定液位時，啟動中間緩沖罐出料泵將濃鹽水送至五效強制循環泵的入口管道上，中間緩沖罐的液位通過中間緩沖罐調節閥進行控制，當五效分離器具備一定的高液位時，啟動五效強制循環泵，使?jié)恹}水在五效強制循環泵中高速循環，四效蒸發器加熱室產生的二次蒸汽在裝置處理量低于70m3/h時，不進行分流，全部進入五效強制循環蒸發器加熱室;當處理量大于70m3/h時，五效強制循環蒸發器加熱室采用自四效分離器分離出的二次蒸汽加熱自中間緩沖罐來的濃鹽水，使得部分的濃鹽水蒸發，循環液中的汽液兩相在頂部五效分離器中分離，四效蒸發器加熱室產生的二次蒸汽，溫度為106℃，則五效蒸發器加熱室操作溫度為，殼程106℃，管程84℃，將濃鹽水中的部分水蒸發出去，出料鹽含量為29%m，其中固體鹽含量為5～10%m，汽相作為五效二次蒸汽送至六效強制循環蒸發器加熱室;
6)之后啟動五效出料泵將未蒸發的濃鹽水送至六效強制循環泵的入口管道上，當六效分離器具備一定的高液位時，啟動六效強制循環泵，使?jié)恹}水在六效強制循環泵中高速循環蒸發，并將剩余的水分蒸發，同時進行濃鹽水濃縮，直至六效循環液中具有一定量的結晶鹽，六效強制循環蒸發器加熱室采用自五效分離器分離出二次蒸汽加熱自五效分離器分離出的濃鹽水，使得部分的濃鹽水蒸發，循環液中的汽液兩相在頂部六效分離器中分離，五效強制蒸發器加熱室產生的部分二次蒸汽，溫度為83℃，則六效蒸發器加熱室操作溫度為,殼程83℃，管程61℃，將原濃鹽水中的剩余水基本蒸發完畢，出料鹽含量為42%m，其中固體鹽含量為10～25%m，汽相作為六效二次蒸汽送至主冷凝器冷凝冷卻;
7)當六效循環液中含有約10～25%m結晶鹽時，啟動六效出料泵將料漿送至脫鹽壓濾單元，脫鹽壓濾單元采用壓濾方式，當壓濾機形成一定厚度且含水量較少的濾餅時，將鹽排放外送，而壓濾產生的飽和濾液則返回至中間緩沖罐重新蒸發出鹽，為了使進入壓濾機的鹽是漿液狀態，故壓濾完的飽和鹽水，鹽含量23%m，始終回流入五效強制循環蒸發器加熱室，同時真空度保持在-0.75～-0.8MPaG。
所述的末端預熱器冷凝液與一效蒸發器加熱室產生的冷凝液匯合后通過一效冷凝液增壓泵送至一效預熱器，作為一效預熱器的熱源加熱濃鹽水，加熱后將這部分飽和蒸汽冷凝液送至界外相關管路回收;二效蒸發器加熱室產生的冷凝液通過二效冷凝液增壓泵送至二效預熱器，作為二效預熱器的熱源加熱濃鹽水，加熱后的冷凝液送至冷凝液出口;三效蒸發器加熱室產生的冷凝液通過三效冷凝液增壓泵送至三效預熱器，作為三效預熱器的熱源加熱濃鹽水，加熱后的冷凝液送至冷凝液出口;四效蒸發器加熱室產生的冷凝液通過四效冷凝液增壓泵送至四效預熱器，作為四效預熱器的熱源加熱濃鹽水，加熱后的冷凝液送冷凝液出口;五效強制循環蒸發器加熱室產生的冷凝液通過五效冷凝液增壓泵送至冷凝液出口;六效強制循環蒸發器加熱室產生的冷凝液通過六效冷凝液增壓泵送至冷凝液出口;副冷凝器產生的冷凝液與主冷凝器產生的冷凝液匯合后通過主冷凝器冷凝液增壓泵送至冷凝液回收罐，所述的主冷凝器的冷媒為循環冷卻水，循環冷卻水可以采用全場生產冷卻水或自冷卻塔系統，通過冷卻水冷凝冷卻，主冷凝器中的二次蒸汽全部冷凝并回收。
所述的當水質中COD及PH過高時，可以將四效分離器產生的部分二次蒸汽通過控制進副冷凝器的五效二次蒸汽調節閥分流至副冷凝器，從而減少進五效強制循環蒸發器加熱室的二次蒸汽量;為了增強降膜蒸發器對垢鹽的抵抗力，前四效蒸發器加熱室增加循環泵，循環泵的流量可通過調節閥進行調整;為了強化五、六效對濃鹽水中COD及PH的敏感性，增加四效蒸發器加熱室增至副冷凝器的二次蒸汽管道，并且通過四效至副冷凝器二次蒸汽管道上的調節閥控制四效至副冷凝器的二次蒸汽量。
所述的蒸汽可以作為一效蒸發器加熱室的熱源、也可以作為三效蒸發器加熱室的熱源，末端預熱器出口濃鹽水可以去一效分離器、也可以去三效分離器，二效分離器產生的二次蒸汽也可以直接去五效強制循環蒸發器加熱室，從而實現一、二、五、六效運行模式、三、四、五、六效運行模式及一、二、三、四、五、六效運行模式。
本發明的有益效果是：
1)通過該工藝處理高鹽廢水，可將濃鹽水中的水分全部回收，從而實現水的“零排放”;鹽則通過壓濾機，最終以干混鹽(含水量不高于5%m)的形式進行填埋處理，熱利用效率高，汽水比僅為0.21～0.22，即蒸發1噸水僅需要0.21～0.22噸的低壓蒸汽;而傳統工藝的三效、四效工藝汽水比分別為0.4，0.32;
2)節能效果顯而易見，因蒸汽熱能的多次高效利用，以及各預熱器對于冷凝液顯熱的回收，使得整個裝置有著很高的經濟性;
3)采用高效外循環降膜蒸發器，改善了降膜蒸發器易結垢的現狀，大大的提高了使用壽命;
4)利用強制循環蒸發器收尾濃縮，使得出料濃度更加可靠，保證出鹽的穩定可靠;
5)采用多種操作模式，使得本發明裝置操作彈性大大提高，保證運行穩定的同時進行其他幾效的清洗恢復工作。
7)采用六效蒸發工藝，相比于傳統的三效蒸發工藝，熱利用率更高，節能效果更好;以處理115t/h濃鹽水為例，年節省蒸汽量不小于15萬噸，年節能經濟效益不低于2000萬元(低壓蒸汽價格以130元/噸計算);
8)前四效采用降膜蒸發器，重在蒸水濃縮;后兩效采用強制循環蒸發器，結晶出鹽;因降膜蒸發器傳熱系數高，故所需的有效溫差較小，故而可以把有限的溫差用在強制循環蒸發器;如全部采用強制循環蒸發器，從經濟角度來說(生蒸汽等級為0.5MPaG)，工業高鹽廢水處理最多可以做到5效，而非六效;整合兩種蒸發器型式，最終使節能及經濟效益最大化。
9)采用多級預熱，將系統內部的熱量充分進行利用，進一步優化節能效果。
附圖說明

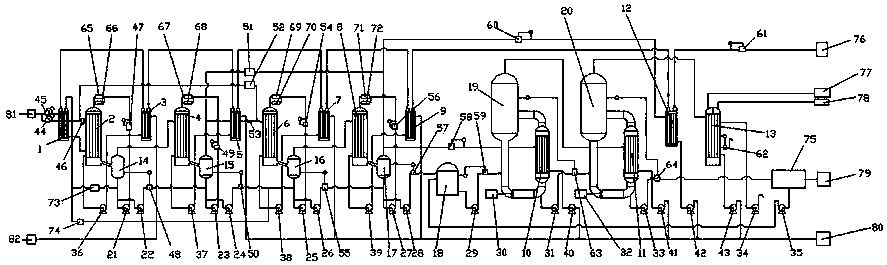

圖1是本發明的結構示意圖;
圖2是本發明的工藝流程圖;
其中，1為末端預熱器;2為一效蒸發器加熱室;3為一效預熱器;4為二效蒸發器加熱室;5為二效預熱器;6為三效蒸發器加熱室;7為三效預熱器;8為四效蒸發器加熱室;9為四效預熱器;10為五效強制循環蒸發器加熱室;11為六效強制循環蒸發器加熱室;12為副冷凝器;13為主冷凝器;14為一效分離器;15為二效分離器;16為三效分離器;17為四效分離器;18為中間緩沖罐;19為五效分離器;20為六效分離器;21為一效循環泵;22為一效出料泵;23為二效循環泵;24為二效出料泵;25為三效循環泵;26為三效出料泵;27為四效循環泵;28為四效出料泵;29為中間緩沖罐出料泵;30為五效強制循環泵;31為五效出料泵;32為六效強制循環泵;33為六效出料泵;34為水環真空泵;35為濾液回流輸送泵;36為一效冷凝液增壓泵;37為二效冷凝液增壓泵;38為三效冷凝液增壓泵;39為四效冷凝液增壓泵;40為五效冷凝液增壓泵;41為六效冷凝液增壓泵;42為副冷凝器冷凝液增壓泵;43為主冷凝器冷凝液增壓泵;44為一效生蒸汽調節閥;45為末端預熱器生蒸汽調節閥;46為開關閥P;47為一效循環調節閥;48為一效出料調節閥;49為二效循環調節閥;50為二效出料調節閥;51為開關閥A;52為開關閥B;53為開關閥C;54為三效循環調節閥;55為三效出料調節閥;56為四效循環調節閥;57為四效出料調節閥;58為五效二次蒸汽調節閥;59為中間緩沖罐出料調節閥;60為副冷凝器二次蒸汽調節閥;61為副冷凝器濃鹽水調節閥;62為破空調節閥;63為開關閥D;64為開關閥E;65為開關閥F;66為開關閥J;67為開關閥H;68為開關閥I;69為開關閥J;70為開關閥K;71為開關閥L;72為開關閥M;73為開關閥N;74為開關閥O;75為脫鹽壓濾單元;76為濃鹽水進口;77為循環回水出口;78為循環給水進口;79為廢鹽出口;80位再生水出口;81為蒸汽進口;82為冷凝液出口。
具體實施方式
以下結合附圖對本發明進一步敘述。
如圖1所示，一種應用于工業廢水零排放的六效蒸發結晶裝置，包括濃鹽水進口76、循環回水出口77、循環給水進口78、廢鹽出口79、再生水出口80、生蒸汽進口81、生蒸汽冷凝液出口82，濃鹽水進口76通過副冷凝器濃鹽水調節閥61連通副冷凝器12;副冷凝器12、四效預熱器9、三效預熱器7、二效預熱器5、一效預熱器3依次連通;一效預熱器3出料口連接末端預熱器1進料口，末端預熱器1出料口通過開關閥N73、開關閥O74連通一效分離器14進料口、三效分離器16進料口;一效分離器14、二效分離器15、三效分離器16、四效分離器17、中間緩沖罐18、五效分離器19、六效分離器20、脫鹽壓濾單元75依次連通;脫鹽壓濾單元75一出料口連通中間緩沖罐18進料口，另一出料口連通廢鹽出口79;五效分離器19、六效分離器20通過調節閥D63、調節閥E64連通脫鹽壓濾單元75;
所述的蒸汽進口81通過一效生蒸汽調節閥44、末端預熱器生蒸汽調節閥45、開關閥P46連通一效蒸發器加熱室2進氣口，一效蒸發器加熱室2汽液混合物出口與一效分離器14連通;一效分離器14、二效蒸發器加熱室4、二效分離器15、三效蒸發器加熱室6、三效分離器16、四效蒸發器加熱室6、四效分離器17依次連通，四效分離器17二次蒸汽出口通過五效二次蒸汽調節閥58、副冷凝器二次蒸汽調節閥60與五效強制循環蒸發器加熱室10二次蒸汽進口及副冷凝器12二次蒸汽進口連通，四效分離器17通過開關閥A51與二效分離器15連通;五效強制循環蒸發器加熱室10、五效分離器19、六效強制循環蒸發器加熱室11、六效分離器20、主冷凝器13依次連通;主冷凝器13連通循環回水出口77、循環給水進口78;二效預熱器5通過開關閥C53連通三效蒸發器加熱室6，三效蒸發器加熱室6通過開關閥B52連通末端預熱器1;
所述的末端預熱器1冷凝水出口與一效蒸發器加熱室2連通，一效蒸發器加熱室2冷凝液出口與一效預熱器3熱源入口連通;二效蒸發器加熱室4冷凝液與二效預熱器5熱源入口連通;三效蒸發器加熱室6冷凝液與三效預熱器7熱源入口連通;四效蒸發器加熱室8冷凝液與四效預熱器9熱源入口連通;一效預熱器3冷凝液出口管道連接冷凝液出口82;二效預熱器5冷凝液、三效預熱器7冷凝液、四效預熱器9冷凝液、五效強制循環蒸發器加熱室10冷凝液、六效強制循環蒸發器加熱室10冷凝液、副冷凝器12冷凝液及主冷凝器13冷凝液匯合后再生水出口80連通;其中通過一效冷凝液增壓泵36、二效冷凝液增壓泵37、三效冷凝液增壓泵38、四效冷凝液增壓泵39、五效冷凝液增壓泵40、六效冷凝液增壓泵41、副冷凝器冷凝液增壓泵42、主冷凝器冷凝液增壓泵43對管路冷凝液增壓;
所述的一效分離器14、二效分離器15、三效分離器16、四效分離器17、中間緩沖罐18、五效分離器19、六效分離器20通過一效出料泵22、二效出料泵24、三效出料泵26、四效出料泵28、中間緩沖罐出料泵29、五效出料泵31、六效出料泵32控制出料，通過一效出料調節閥48、二效出料調節閥50、三效出料調節閥55、四效出料調節閥57、中間緩沖罐出料調節閥59控制出料速度，通過一效循環泵21、二效循環泵22、三效循環泵25、四效循環泵27、五效強制循環泵30、六效強制循環泵32向一效降膜蒸發器加熱室2、二效降膜蒸發器加熱室4、三效降膜蒸發器加熱室6、為四效降膜蒸發器加熱室8、五效強制循環蒸發器加熱室10、六效強制循環蒸發器加熱室11循環送料，通過開關閥F65、開關閥J66、開關閥H67、開關閥I68、開關閥J69、開關閥K70、開關閥L71、開關閥M72分別控制一效分離器14、二效分離器15、三效分離器16、四效分離器17管路的開關，通過一效循環調節閥47、二效循環調節閥49、三效循環調節閥54、四效循環調節閥56調節流量。
所述的一效蒸發器加熱室2和一效分離器14組成一效蒸發器，二效蒸發器加熱室4和二效分離器15組成二效蒸發器、三效蒸發器加熱室6和三效分離器16組成三效蒸發器、四效蒸發器加熱室8和四效分離器17組成四效蒸發器，一效蒸發器、二效蒸發器、三效蒸發器、四效蒸發器均為降膜蒸發器，五效強制循環蒸發器加熱室10、五效分離器19和五效強制循環泵30)組成五效蒸發器、六效強制循環蒸發器加熱室11、六效分離器20和六效強制循環泵32組成六效蒸發器，五效蒸發器、六效蒸發器采用強制循環蒸發器。
所述的進料分半負荷進料及全負荷進料，通過切換閥門開關閥E65、開關閥F66、開關閥J67、開關閥H68、開關閥I69、開關閥J70、開關閥K71、開關閥L72來實現各部分的半/全負荷。
所述的整個系統的真空度通過水環真空泵34維持，真空度為-75～-80KPa，同時增加破空管道及破空調節閥62。
所述的當關閉開關閥A51、開關閥B52、開關閥O74，其他開關閥打開時，系統采用一、二、三、四、五、六效運行模式，為六效蒸發，可按最大110%負荷運行，當關閉開關閥B52、開關閥C53、開關閥O74，其他開關閥打開時，系統采用一、二、五、六效運行模式，為四效蒸發，可按最大60%負荷運行，當關閉開關閥P46、開關閥A51、開關閥C53、開關閥N73，其他開關閥打開時，系統采用三、四、五、六效運行模式，為四效蒸發，可按最大60%負荷運行。
所述的一效循環泵21、一效出料泵22、二效循環泵23、二效出料泵24、三效循環泵25、三效出料泵26過流部分材質采用雙相鋼2205，且不能輸送固液混合流體;四效循環泵27、四效出料泵28過流部分材質采用雙相鋼2205，且允許輸送固液混合，固含量不大于5%m流體;五效強制循環泵30及六效強制循環泵32為軸流泵，過流部分材質采用雙相鋼2605;末端預熱器1、一效預熱器3、二效預熱器5、三效預熱器7、四效預熱器9均為列管式換熱器，其換熱管材質為TA2，其他材質為不銹鋼316L;一效蒸發器加熱室2、二效蒸發器加熱室4、三效蒸發器加熱室6、四效蒸發器加熱室8采用管式降膜蒸發器，換熱管材質為TA10和TA2，其他材質為不銹鋼316L。
如圖1、圖2所示，一種應用于工業廢水零排放的六效蒸發結晶工藝，該工藝包括以下步驟：
1)濃鹽水進口76流入的濃鹽水依次通過副冷凝器12、四效預熱器9、三效預熱器7、二效預熱器5、一效預熱器3預熱，溫度25～30度，壓力為0.7MPaG，鹽含量為6%m，四效預熱器9、三效預熱器7、二效預熱器5、一效預熱器3熱量回收，通過一效蒸汽調節閥44及末端預熱器蒸汽調節閥45進行調節，將濃鹽水加熱至122℃后進入一效蒸發器加熱室2，一效蒸發器加熱室2產生的汽水混合物在一效分離器14中分離，當一效分離器14中有一定液位時，啟動一效循環泵21進行濃鹽水自分離器至一效蒸發器加熱室2循環，采用0.5MPaG的蒸汽，溫度為159℃，操作溫度為，殼程130℃，管程125℃，將濃鹽水中的部分水蒸發出去，出料濃度為7.3%m，汽相作為一效二次蒸汽送至二效蒸發器加熱室4;
2)之后通過一效出料調節閥控制48液位，通過一效出料泵22將未蒸發的濃鹽水送至二效分離器15，當二效分離器15中有一定液位時，啟動二效循環泵23進行濃鹽水自分離器至二效蒸發器加熱室4循環，二效蒸發器加熱室4采用自一效分離器14分離出的二次蒸汽加熱自一效分離器14分離出的濃鹽水，使得部分的濃鹽水蒸發，一效蒸發器加熱室2產生的二次蒸汽，溫度為124℃，則二效蒸發器加熱室4操作溫度為，殼程124℃，管程119℃，二效蒸發器加熱室4產生的汽水混合物在二效分離器15中分離，將濃鹽水中的部分水蒸發出去，出料濃度為9.5%m，汽相作為二效二次蒸汽送至三效蒸發器加熱室6;
3)之后通過二效出料調節閥50控制液位，通過二效出料泵24將未蒸發的濃鹽水送至三效分離器16，當三效分離器16中有一定液位時，啟動三效循環泵25進行濃鹽水自分離器至三效蒸發器加熱室6循環，三效蒸發器加熱室6采用自二效分離器15分離出的二次蒸汽加熱自二效分離器15分離出的濃鹽水，使得部分的濃鹽水蒸發，二效蒸發器加熱室4產生的二次蒸汽，溫度為118℃，則三效蒸發器加熱室6操作溫度為，殼程118℃，管程113℃，三效蒸發器加熱室6產生的汽水混合物在三效分離器15中分離，將濃鹽水中的部分水蒸發出去，出料濃度為13.3%m，汽相作為三效二次蒸汽送至四效蒸發器加熱室8;
4)之后通過三效出料調節閥55控制液位，通過三效出料泵28將未蒸發的濃鹽水送至四效分離器17，當四效分離器17中有一定液位時，啟動四效循環泵27進行濃鹽水自分離器至四效蒸發器加熱室8循環，四效蒸發器加熱室8采用自三效分離器16分離出的二次蒸汽加熱自三效分離器16分離出的濃鹽水，使得部分的濃鹽水蒸發，三效蒸發器加熱室6產生的二次蒸汽，溫度為112℃，則四效蒸發器加熱室8操作溫度為，殼程112℃，管程107℃，四效蒸發器加熱室8產生的汽水混合物在四效分離器17中分離，將濃鹽水中的部分水蒸發出去，出料濃度為22.3%m，汽相作為四效二次蒸汽送至五效強制循環蒸發器加熱室10;
5)之后通過四效出料調節閥57控制液位，通過四效出料泵28將未蒸發的濃鹽水送至中間緩沖罐18，當中間緩沖罐18有一定液位時，啟動中間緩沖罐出料泵29將濃鹽水送至五效強制循環泵30的入口管道上，中間緩沖罐18的液位通過中間緩沖罐調節閥59進行控制，當五效分離器19具備一定的高液位時，啟動五效強制循環泵30，使?jié)恹}水在五效強制循環泵30中高速循環，四效蒸發器加熱室8產生的二次蒸汽在裝置處理量低于70m3/h時，不進行分流，全部進入五效強制循環蒸發器加熱室10;當處理量大于70m3/h時，五效強制循環蒸發器加熱室10采用自四效分離器17分離出的二次蒸汽加熱自中間緩沖罐18來的濃鹽水，使得部分的濃鹽水蒸發，循環液中的汽液兩相在頂部五效分離器19中分離，四效蒸發器加熱室8產生的二次蒸汽，溫度為106℃，則五效蒸發器加熱室10操作溫度為，殼程106℃，管程84℃，將濃鹽水中的部分水蒸發出去，出料鹽含量為29%m，其中固體鹽含量為5～10%m，汽相作為五效二次蒸汽送至六效強制循環蒸發器加熱室11;
6)之后啟動五效出料泵31將未蒸發的濃鹽水送至六效強制循環泵32的入口管道上，當六效分離器20具備一定的高液位時，啟動六效強制循環泵32，使?jié)恹}水在六效強制循環泵32中高速循環蒸發，并將剩余的水分蒸發，同時進行濃鹽水濃縮，直至六效循環液中具有一定量的結晶鹽，六效強制循環蒸發器加熱室11采用自五效分離器19分離出二次蒸汽加熱自五效分離器19分離出的濃鹽水，使得部分的濃鹽水蒸發，循環液中的汽液兩相在頂部六效分離器20中分離，五效強制蒸發器加熱室10產生的部分二次蒸汽，溫度為83℃，則六效蒸發器加熱室11操作溫度為,殼程83℃，管程61℃，將原濃鹽水中的剩余水基本蒸發完畢，出料鹽含量為42%m，其中固體鹽含量為10～25%m，汽相作為六效二次蒸汽送至主冷凝器13冷凝冷卻;
7)當六效循環液中含有約10～25%m結晶鹽時，啟動六效出料泵33將料漿送至脫鹽壓濾單元74，脫鹽壓濾單元74采用壓濾方式，當壓濾機形成一定厚度且含水量較少的濾餅時，將鹽排放外送，而壓濾產生的飽和濾液則返回至中間緩沖罐18重新蒸發出鹽，為了使進入壓濾機的鹽是漿液狀態，故壓濾完的飽和鹽水，鹽含量23%m，始終回流入五效強制循環蒸發器加熱室10，同時真空度保持在-0.75～-0.8MPaG。
所述的末端預熱器1冷凝液與一效蒸發器加熱室2產生的冷凝液匯合后通過一效冷凝液增壓泵36送至一效預熱器，作為一效預熱器3的熱源加熱濃鹽水，加熱后將這部分飽和蒸汽冷凝液送至界外相關管路回收;二效蒸發器加熱室4產生的冷凝液通過二效冷凝液增壓泵37送至二效預熱器5，作為二效預熱器5的熱源加熱濃鹽水，加熱后的冷凝液送至冷凝液出口81;三效蒸發器加熱室6產生的冷凝液通過三效冷凝液增壓泵38送至三效預熱器7，作為三效預熱器7的熱源加熱濃鹽水，加熱后的冷凝液送至冷凝液出口81;四效蒸發器加熱室8產生的冷凝液通過四效冷凝液增壓泵39送至四效預熱器9，作為四效預熱器9的熱源加熱濃鹽水，加熱后的冷凝液送冷凝液出口81;五效強制循環蒸發器加熱室10產生的冷凝液通過五效冷凝液增壓泵40送至冷凝液出口81;六效強制循環蒸發器加熱室11產生的冷凝液通過六效冷凝液增壓泵41送至冷凝液出口81;副冷凝器12產生的冷凝液與主冷凝器13產生的冷凝液匯合后通過主冷凝器冷凝液增壓泵43送至冷凝液回收罐，所述的主冷凝器13的冷媒為循環冷卻水，循環冷卻水可以采用全場生產冷卻水或自冷卻塔系統，通過冷卻水冷凝冷卻，主冷凝器13中的二次蒸汽全部冷凝并回收。
所述的當水質中COD及PH過高時，可以將四效分離器17產生的部分二次蒸汽通過控制進副冷凝器12的五效二次蒸汽調節閥58分流至副冷凝器12，從而減少進五效強制循環蒸發器加熱室11的二次蒸汽量;為了增強降膜蒸發器對垢鹽的抵抗力，前四效蒸發器加熱室增加循環泵，循環泵的流量可通過調節閥進行調整;為了強化五、六效對濃鹽水中COD及PH的敏感性，增加四效蒸發器加熱室增至副冷凝器12的二次蒸汽管道，并且通過四效至副冷凝器二次蒸汽管道上的調節閥控制四效至副冷凝器的二次蒸汽量。
所述的蒸汽可以作為一效蒸發器加熱室2的熱源、也可以作為三效蒸發器加熱室4的熱源，末端預熱器1出口濃鹽水可以去一效分離器14、也可以去三效分離器16，二效分離器15產生的二次蒸汽也可以直接去五效強制循環蒸發器加熱室10，從而實現一、二、五、六效運行模式、三、四、五、六效運行模式及一、二、三、四、五、六效運行模式。
