申請日2015.09.19

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/08; B63J4/00; C02F1/78

　　摘要

　　本實用新型提供一種能夠在水面移動，能夠重復使用的船載式水處理系統。它包括浮于水面的船體，在船體上設置有電動水泵、對污水進行紫外線殺菌的uv殺菌池、對經過紫外線殺菌后的污水加入臭氧進行凈化的凈化器;電動水泵污水抽入uv殺菌池后，再抽入凈化器，然后再排出船體外。

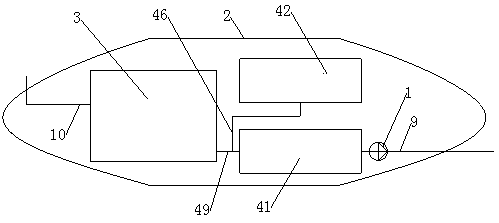

　　摘要附圖



　　權利要求書

　　1.船載式水處理系統，其特征在于，它包括浮于水面的船體，在船體上設置有電動水泵、對污水進行紫外線殺菌的uv殺菌池、對經過紫外線殺菌后的污水加入臭氧進行凈化的凈化器;電動水泵污水抽入uv殺菌池后，再抽入凈化器，然后再排出船體外。

　　2.根據權利要求1所述的船載式水處理系統，其特征在于，凈化器包括水氣混合器、用于產生臭氧、并向水氣混合器輸送臭氧的臭氧發生器。

　　3.根據權利要求2所述的船載式水處理系統，其特征在于，水氣混合器包括輸送管，輸送管內具有螺旋形的葉片。

　　說明書

　　船載式水處理系統

　　技術領域

　　本實用新型涉及一種船載式水處理系統。

　　背景技術

　　為了對污水、廢水進行處理，常常需要在污水、廢水排放點建造污水處理系統。污水、廢水處理完畢后，建造好的污水處理系統無法移動到其它水域進行污水處理。而且，建造污水處理系統成本較高，加上拆除后也不能再次利用。這樣造成污水處理成本較高。

　　實用新型內容

　　本實用新型的目的在于提供一種能夠在水面移動，能夠重復使用的船載式水處理系統。

　　本船載式水處理系統，包括浮于水面的船體，在船體上設置有電動水泵、對污水進行紫外線殺菌的uv殺菌池、對經過紫外線殺菌后的污水加入臭氧進行凈化的凈化器;電動水泵污水抽入uv殺菌池后，再抽入凈化器，然后再排出船體外。

　　本實用新型的有益效果：使用時，船載式水處理系統可以行使到需要進行水質處理的水域內，電動水泵工作，把水域內的污水抽入uv殺菌池，以紫外線對污水進行殺菌，經過殺菌后再經臭氧處理，完成對污水的徹底凈化，然后再排入水域內。對某一個區域內的污水處理完畢后，可以行使到另一個需要進行水質凈化的水域進行作業。本實用新型能夠移動，可以反復使用，降低了使用成本。本實用新型在凈化污水時，無需添加藥劑，無廢棄物產生，不會造成二次污染。

　　臭氧殺滅細菌和病毒的作用，通常是物理的、化學的及生物的等幾個方面的綜合作用。其作用機制為：1.作用于細胞膜導致細胞膜的通透性增加，細胞內物質外流，使細胞失去活力。2.使細胞活動必須的酶失去活性，這些酶是合成細胞的重要成分。3.破壞細胞質內的遺傳物質，直接破壞其RNA(核糖核酸)和DNA(脫脂核糖核酸)物質，導致新陳代謝障礙，直至死亡，這一過程是不可逆的反應，是極為迅速的。

　　人工產生臭氧的方法較多，有電化學法、光化學法、高壓電暈放電法等等。

　　臭氧消亡的途徑，可以說有兩個，一是自然消亡，臭氧在250nm-320nm的紫外線照射下自然分解;二是化合消亡，臭氧是強氧化劑，它可與任何物質反應，化合消亡。

　　臭氧化消毒技術的優點：1.臭氧消毒作用是極強的，殺菌力強，菌譜寬，不管是細菌病毒，還是未萌動的飽子都具有殺滅作用。2.殺滅速度快，約為氯的百倍以上。3.臭氧消毒過程中產生的氧化物是無毒、無味、能生物降解的物質。4.臭氧能很快分解成為氧，不會產生二次污染，被人們稱之為“潔凈的消毒劑”。所以，過分使用不會產生危害。5.臭氧的消毒作用受pH和溫度影響較小。6.臭氧是氣體游離狀態，消毒中不會產生死角。7.臭氧在消毒過程中，通過其氧化絮凝作用起到一定的凈化作用。8.臭氧消毒技術可用于飲用水、海水、污水處理，也可用于環境物體等的消毒，應用范圍廣，被稱之為“萬能消毒劑”。9.臭氧在應用中，只能就地產生。所以，簡便、安全、可靠、經濟。

　　上述的船載式水處理系統，凈化器包括水氣混合器、用于產生臭氧、并向水氣混合器輸送臭氧的臭氧發生器。水氣混合器能夠使得污水與臭氧混合充分。

　　上述的船載式水處理系統，水氣混合器包括輸送管，輸送管內具有螺旋形的葉片。

　　污水流經輸送管時，螺旋形的葉片使得污水呈螺旋形流動，加強了擾動效果，與臭氧混合更加充分。
