申請日2015.09.18

　　公開(公告)日2015.12.02

　　IPC分類號E03F5/14; E03F5/04

　　摘要

　　本發明公開了一種污水過濾防堵塞窨井，包括：窨井筒體、窨井蓋、進水方向管道和排水方向管道，所述進水方向管道和排水方向管道分別連接設置在窨井筒體的兩側，所述窨井筒體中架設有一個過濾板，所述過濾板的下方連接設置有一個與進水方向管道相對應的套環，所述套環連接設置在進水方向管道的開口上，所述過濾板與套環之間連接設置有一個過濾網袋。通過上述方式，本發明所述的污水過濾防堵塞窨井，來自窨井蓋的垃圾被過濾板或者過濾網袋攔截，進水方向管道中的垃圾流經過濾網袋時被攔截，定期把過濾板和過濾網袋一同吊起就可以把垃圾進行集中處理，避免了下水道的堵塞，而且減少了維護工作量。

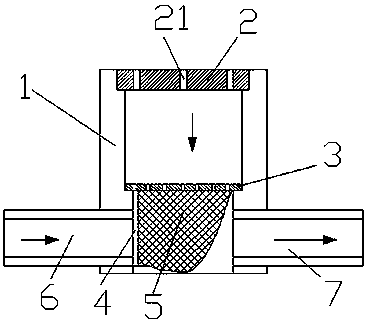

　　摘要附圖



　　權利要求書

　　1.一種污水過濾防堵塞窨井，包括：窨井筒體、窨井蓋、進水方向管道和排水方向管道，所述窨井蓋設置在窨井筒體的上方，所述進水方向管道和排水方向管道分別連接設置在窨井筒體的兩側，其特征在于，所述窨井筒體中架設有一個過濾板，所述過濾板的下方連接設置有一個與進水方向管道相對應的套環，所述套環連接設置在進水方向管道的開口上，所述過濾板與套環之間連接設置有一個過濾網袋。

　　2.根據權利要求1所述的污水過濾防堵塞窨井，其特征在于，所述窨井蓋上設置有導流孔。

　　3.根據權利要求1所述的污水過濾防堵塞窨井，其特征在于，所述過濾板上設置有下水孔。

　　4.根據權利要求1所述的污水過濾防堵塞窨井，其特征在于，所述進水方向管道和排水方向管道相平行，且位于同一高度。

　　說明書

　　一種污水過濾防堵塞窨井

　　技術領域

　　本發明涉及市政污水工程領域，特別是涉及一種污水過濾防堵塞窨井。

　　背景技術

　　窨井主要由窨井蓋和窨井壁組成，建設在道路或者廣場下，進行水流的匯聚、轉接和疏通，應用比較廣泛。

　　由于地面情況比較復雜，落葉、樹枝和其他垃圾容易隨雨水流入下水道，日積月累就容易造成下水道的堵塞，需要工人在窨井內進行疏導，工作環境差，任務繁重，日常維護的難度大。

　　發明內容

　　本發明主要解決的技術問題是提供一種污水過濾防堵塞窨井，方便垃圾的過濾和清理，減少堵塞。

　　為解決上述技術問題，本發明采用的一個技術方案是：提供一種污水過濾防堵塞窨井，包括：窨井筒體、窨井蓋、進水方向管道和排水方向管道，所述窨井蓋設置在窨井筒體的上方，所述進水方向管道和排水方向管道分別連接設置在窨井筒體的兩側，所述窨井筒體中架設有一個過濾板，所述過濾板的下方連接設置有一個與進水方向管道相對應的套環，所述套環連接設置在進水方向管道的開口上，所述過濾板與套環之間連接設置有一個過濾網袋。

　　在本發明一個較佳實施例中，所述窨井蓋上設置有導流孔。

　　在本發明一個較佳實施例中，所述過濾板上設置有下水孔。

　　在本發明一個較佳實施例中，所述進水方向管道和排水方向管道相平行，且位于同一高度。

　　本發明的有益效果是：本發明指出的一種污水過濾防堵塞窨井，來自窨井蓋的垃圾被過濾板或者過濾網袋攔截，進水方向管道中的垃圾流經過濾網袋時被攔截，定期把過濾板和過濾網袋一同吊起就可以把垃圾進行集中處理，避免了下水道的堵塞，而且減少了維護工作量。
