申請日2015.09.18
公開(公告)日2016.01.06
IPC分類號E03F5/10; E03F1/00
摘要
本實用新型公開了一種污水收集池，包括污水收集池主體部分以及監測模塊，所述收集池為一無蓋的圓柱形結構，所述進水口位于收集池左側的下端位置，所述出水口位于收集池右側的上端位置，所述收集池的側面分布有爬行梯，所述爬行梯垂直于收集池側面進行固定，所述底座位于收集池的下端位置且具體與收集池連接在一起，所述液面?zhèn)鞲衅魑挥谑占氐膬?nèi)部位置，所述控制器通過金屬引線與顯示器相連接，所述顯示器位于收集池的外面位置，通過添加液面?zhèn)鞲衅鱽韺崿F(xiàn)對收集池內部液面的觀察，而爬行梯的設計方便工作人員爬上收集池，顯示器的加入則方便工作人員通過顯示器了解收集池內部的液面情況，而底座的設計則將收集池與地面隔離來。

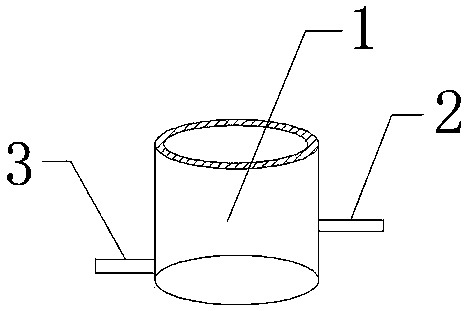

摘要附圖
權利要求書
1.一種污水收集池，包括污水收集池主體部分以及監測模塊，其特征在于：所述污水收集池主體部分由收集池、出水口、進水口、爬行梯以及底座組成，所述收集池為一無蓋的圓柱形結構，所述收集池?zé)o蓋的一端背離地面，所述進水口位于收集池左側的下端位置，所述出水口位于收集池右側的上端位置，所述收集池的側面分布有爬行梯，所述爬行梯垂直于收集池側面進行固定，所述底座位于收集池的下端位置且具體與收集池連接在一起，所述監測模塊由液面?zhèn)鞲衅�、金屬引線、顯示器以及控制器組成，所述液面?zhèn)鞲衅魑挥谑占氐膬?nèi)部位置，所述液面?zhèn)鞲衅魍ㄟ^金屬引線穿過收集池的池壁與控制器相連接，所述控制器通過金屬引線與顯示器相連接，所述顯示器位于收集池的外面位置。
2.根據權利要求1所述的污水收集池，其特征在于：所述垂直分布在收集池側面位置的爬行梯有多個組成且多個所述爬行梯從收集池底端到收集池頂端均勻分布。
3.根據權利要求1所述的污水收集池，其特征在于：所述底座由四個組成且四個所述底座分布在收集池底部的四周。
4.根據權利要求1所述的污水收集池，其特征在于：所述收集池的底端高于地面。
5.根據權利要求1所述的污水收集池，其特征在于：所述控制器固定在收集池的右側位置。
說明書
一種污水收集池
技術領域
本實用新型是一種污水收集池，屬于環保設備領域。
背景技術
現有技術中，我們?nèi)粘Ｉ钪兴欧诺纳钗鬯奶幚韱栴}在當下越來越受到關注。特別是在農村，污水收集池都是被設置于地上，用磚頭砌成的，但是，由于磚頭是具有滲透性的，所以其中的生活污水就會向地下滲透，而這些生活污水中的有害物質就會污染土地，甚至污染地下水，而一般的收集池由于體積較大，一般工作人員無法進行液面的觀察，所以需要一種新型的污水收集池來解決該問題。
實用新型內容
針對現有技術存在的不足，本實用新型目的是提供一種污水收集池，通過添加液面?zhèn)鞲衅鳌⒖刂破�、底座以及顯示器來解決上述背景技術中提出的問題,本實用新型使用方便，便于操作，易于觀察，省時省力。
為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種污水收集池，包括污水收集池主體部分以及監測模塊，所述污水收集池主體部分由收集池、出水口、進水口、爬行梯以及底座組成，所述收集池為一無蓋的圓柱形結構，所述收集池?zé)o蓋的一端背離地面，所述進水口位于收集池左側的下端位置，所述出水口位于收集池右側的上端位置，所述收集池的側面分布有爬行梯，所述爬行梯垂直于收集池側面進行固定，所述底座位于收集池的下端位置且具體與收集池連接在一起，所述監測模塊由液面?zhèn)鞲衅�、金屬引線、顯示器以及控制器組成，所述液面?zhèn)鞲衅魑挥谑占氐膬?nèi)部位置，所述液面?zhèn)鞲衅魍ㄟ^金屬引線穿過收集池的池壁與控制器相連接，所述控制器通過金屬引線與顯示器相連接，所述顯示器位于收集池的外面位置。
進一步地，所述垂直分布在收集池側面位置的爬行梯有多個組成且多個所述爬行梯從收集池底端到收集池頂端均勻分布。
進一步地，所述底座由四個組成且四個所述底座分布在收集池底部的四周。
進一步地，所述收集池的底端高于地面。
進一步地，所述控制器固定在收集池的右側位置。
本實用新型的有益效果：本實用新型的一種污水收集池，通過添加液面?zhèn)鞲衅鱽韺崿F(xiàn)對收集池內部液面的觀察，而爬行梯的設計方便工作人員爬上收集池，顯示器的加入則方便工作人員通過顯示器了解收集池內部的液面情況，而底座的設計則將收集池與地面隔離來，本實用新型使用方便，便于操作，易于觀察，省時省力。
