申請日2015.09.18

　　公開(公告)日2016.01.13

　　IPC分類號C02F9/02; C02F9/04

　　摘要

　　本實用新型提供一種無廢水無壓力桶凈水機，包括原水進水管道、前置過濾器、增壓泵、多級過濾裝置、大通量RO膜、濃縮水儲水容器、弱堿性處理裝置、生活用水水龍頭以及飲用水水龍頭。優點為：(1)通過設置大通量RO膜，經大通量RO膜凈化后的純水經過弱堿性處理裝置后，直接連接到飲用水水龍頭，實現了即開即飲，不需要額外設置儲水桶或壓力桶，因此，簡化了凈水機的結構復雜度，降低了成本;還縮小了凈水機的占用空間;(2)原水經各個過濾器處理后，所制備得到的純水通過飲用水水龍頭直接飲用;而得到的濃水通過生活用水水龍頭流出，作為日常生活用水使用;因此，凈水機實現了無廢水排放的效果，有效節約了水資源。

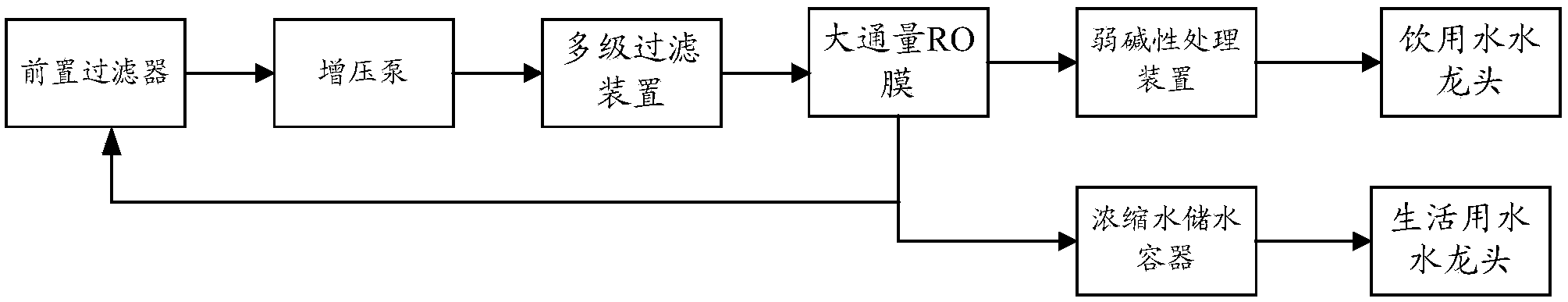

　　摘要附圖



　　權利要求書

　　1.一種無廢水無壓力桶凈水機，其特征在于，包括原水進水管道、前置過濾器、增壓泵、多級過濾裝置、大通量RO膜、濃縮水儲水容器、弱堿性處理裝置、生活用水水龍頭以及飲用水水龍頭;

　　所述原水進水管道的出水端與所述前置過濾器的進水端連接;所述前置過濾器的出水端通過所述增壓泵與所述多級過濾裝置的進水端連接;所述多級過濾裝置的出水端與所述大通量RO膜的進水端連接;

　　所述大通量RO膜配置有濃水出口和純水出口;

　　所述大通量RO膜的濃水出口連接有分流器，所述分流器具有第1排濃水口和第2排濃水口;所述第1排濃水口通過第1排濃水管道與所述濃縮水儲水容器連接，所述濃縮水儲水容器連接有生活用水水龍頭;所述第2排濃水口通過第2排濃水管道與所述前置過濾器的進口端連接;在所述第1排濃水管道上串聯安裝有第1電磁閥門和第1廢水比例器;在所述第2排濃水管道上串聯安裝有第2電磁閥門和第2廢水比例器;

　　所述大通量RO膜的純水出口連接到所述弱堿性處理裝置的進水端，所述弱堿性處理裝置的出水端通過純水輸送管道連接到飲用水水龍頭，并且，在所述純水輸送管道上安裝有高壓開關;

　　其中，所述多級過濾裝置為串聯的PP濾芯、顆粒活性炭濾芯、壓縮活性炭濾芯以及超濾膜濾芯。

　　2.根據權利要求1所述的無廢水無壓力桶凈水機，其特征在于，還包括后置活性炭濾芯;所述后置活性炭濾芯安裝在所述弱堿性處理裝置和所述飲用水水龍頭之間。

　　3.根據權利要求1所述的無廢水無壓力桶凈水機，其特征在于，在所述濃縮水儲水容器內部還安裝有紫外線殺菌燈。

　　說明書

　　無廢水無壓力桶凈水機

　　技術領域

　　本實用新型屬于水凈化技術領域，具體涉及一種無廢水無壓力桶凈水機。

　　背景技術

　　近年來，隨著人們生活水平的不斷提高，伴隨水污染的日益嚴重，居民飲用水安全成為焦點，人們對飲用水的安全問題越來越敏感，因此，凈水產品備受消費者青睞。

　　目前，市場上出現了各類各樣的凈水設備，但普遍具有能耗高、水質凈化效果有限、濃縮水產量多而導致水資源浪費嚴重以及由于設置壓力桶而帶來的體積大等等不足。

　　實用新型內容

　　針對現有技術存在的缺陷，本實用新型提供一種無廢水無壓力桶凈水機，可有效解決上述問題。

　　本實用新型采用的技術方案如下：

　　本實用新型提供一種無廢水無壓力桶凈水機，包括原水進水管道、前置過濾器、增壓泵、多級過濾裝置、大通量RO膜、濃縮水儲水容器、弱堿性處理裝置、生活用水水龍頭以及飲用水水龍頭;

　　所述原水進水管道的出水端與所述前置過濾器的進水端連接;所述前置過濾器的出水端通過所述增壓泵與所述多級過濾裝置的進水端連接;所述多級過濾裝置的出水端與所述大通量RO膜的進水端連接;

　　所述大通量RO膜配置有濃水出口和純水出口;

　　所述大通量RO膜的濃水出口連接有分流器，所述分流器具有第1排濃水口和第2排濃水口;所述第1排濃水口通過第1排濃水管道與所述濃縮水儲水容器連接，所述濃縮水儲水容器連接有生活用水水龍頭;所述第2排濃水口通過第2排濃水管道與所述前置過濾器的進口端連接;在所述第1排濃水管道上串聯安裝有第1電磁閥門和第1廢水比例器;在所述第2排濃水管道上串聯安裝有第2電磁閥門和第2廢水比例器;

　　所述大通量RO膜的純水出口連接到所述弱堿性處理裝置的進水端，所述弱堿性處理裝置的出水端通過純水輸送管道連接到飲用水水龍頭，并且，在所述純水輸送管道上安裝有高壓開關;

　　其中，所述多級過濾裝置為串聯的PP濾芯、顆�；钚蕴繛V芯、壓縮活性炭濾芯以及超濾膜濾芯。

　　優選的，還包括后置活性炭濾芯;所述后置活性炭濾芯安裝在所述弱堿性處理裝置和所述飲用水水龍頭之間。

　　優選的，在所述濃縮水儲水容器內部還安裝有紫外線殺菌燈。

　　本實用新型提供的無廢水無壓力桶凈水機具有以下優點：

　　(1)通過設置大通量RO膜，經大通量RO膜凈化后的純水經過弱堿性處理裝置后，直接連接到飲用水水龍頭，實現了即開即飲，不需要額外設置儲水桶或壓力桶，因此，一方面，簡化了凈水機的結構復雜度，降低了成本;另一方面，又縮小了凈水機的占用空間;

　　(2)原水經前置過濾器、多級過濾裝置以及大通量RO膜處理后，所制備得到的純水通過飲用水水龍頭直接飲用;而得到的濃水通過生活用水水龍頭流出，作為日常生活用水使用;因此，凈水機實現了無廢水排放的效果，有效節約了水資源。
