申請日2015.09.18

　　公開(公告)日2016.02.17

　　IPC分類號E03F7/10

　　摘要

　　本實用新型提供一種污水管道疏通設備，包括驅動裝置、傳動裝置和螺旋傳送盤，所述驅動裝置包括控制單元和電機，所述傳動裝置安裝在驅動裝置的前方，所述螺旋傳送盤安裝在排污管道內，所述傳動裝置與螺旋傳送盤相連接，所述排污管道的內部設置有重量傳感器和流量傳感器;與現有技術相比，本實用新型具有如下的有益效果：通過電機帶動螺旋傳送盤，在傳輸污水的通過，會帶動污水旋轉，從而產生離心力，進而自動打散污水中的垃圾雜物，防止堵塞排污管道，通過增加流量傳感器和重量傳感器，可根據污水的多少或污水的流速，自動調節電機轉速，使用方便，便于操作，穩定性好，可靠性高。

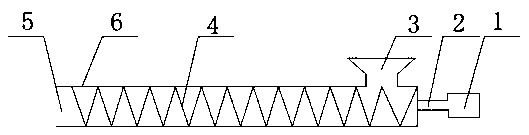

　　摘要附圖



　　權利要求書

　　1.一種污水管道疏通設備，包括驅動裝置、傳動裝置和螺旋傳送盤，其特征在于：所述驅動裝置包括控制單元和電機，所述控制單元包括微型處理芯片、儲存器和電機轉速控制模塊，所述傳動裝置安裝在驅動裝置的前方，所述螺旋傳送盤安裝在排污管道內，所述傳動裝置與螺旋傳送盤相連接，所述排污管道上方設置有污水進口，所述排污管道的左端設置有污水出口，所述排污管道的內部設置有重量傳感器和流量傳感器。

　　2.根據權利要求1所述的一種污水管道疏通設備，其特征在于：所述電機是三相交流異步電動機。

　　3.根據權利要求1所述的一種污水管道疏通設備，其特征在于：所述設置在排污管道內部的重量傳感器和流量傳感器設有多個。

　　4.根據權利要求1所述的一種污水管道疏通設備，其特征在于：所述重量傳感器和流量傳感器與微型處理芯片信號相連。

　　5.根據權利要求1所述的一種污水管道疏通設備，其特征在于：所述微型處理芯片與儲存器以及電機轉速控制模塊電性連接。

　　6.根據權利要求1所述的一種污水管道疏通設備，其特征在于：所述微型處理芯片通過電機轉速控制模塊與電機相連。

　　說明書

　　一種污水管道疏通設備

　　技術領域

　　本實用新型是一種污水管道疏通設備，屬于建筑雨水污水管道的清理疏通設備領域。

　　背景技術

　　建筑污水管道的水大多來自居民的生活用廢水，這其中不僅含有大量人們在洗手、洗臉、洗頭等日常清潔時掉落的毛發，而且含有大量從家庭或者餐館排出的餐廚油脂。建筑污水管道中的油脂多為動物油脂，這些動物油脂是非常容易凝固的飽和脂肪，在冬天氣溫一降低馬上就會發生凝固，凝固的同時會連接其它頭發等垃圾雜物形成類似于鋼筋混凝土的結實結構，這種結構非常容易導致建筑污水管堵塞。

　　目前，對較小管徑的管道，可以采用疏通車進行疏通，但對于大管徑的管道疏通沒有很好的辦法，通常采用人工清理，費時費力，而且必須停水作業。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型目的是提供一種污水管道疏通設備，以解決上述背景技術中提出的問題,本實用新型使用方便，便于操作，穩定性好，可靠性高。

　　為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種污水管道疏通設備，包括驅動裝置、傳動裝置和螺旋傳送盤，所述驅動裝置包括控制單元和電機，所述控制單元包括微型處理芯片、儲存器和電機轉速控制模塊，所述傳動裝置安裝在驅動裝置的前方，所述螺旋傳送盤安裝在排污管道內，所述傳動裝置與螺旋傳送盤相連接，所述排污管道上方設置有污水進口，所述排污管道的左端設置有污水出口，所述排污管道的內部設置有重量傳感器和流量傳感器。

　　進一步地，所述電機是三相交流異步電動機。

　　進一步地，所述設置在排污管道內部的重量傳感器和流量傳感器設有多個。

　　進一步地，所述重量傳感器和流量傳感器與微型處理芯片信號相連。

　　進一步地，所述微型處理芯片與儲存器以及電機轉速控制模塊電性連接。

　　進一步地，所述微型處理芯片通過電機轉速控制模塊與電機相連。

　　本實用新型的有益效果：本實用新型的一種污水管道疏通設備，通過電機帶動螺旋傳送盤，在傳輸污水的通過，會帶動污水旋轉，從而產生離心力，進而自動打散污水中的垃圾雜物，防止堵塞排污管道，通過增加流量傳感器和重量傳感器，可根據污水的多少或污水的流速，自動調節電機轉速，使用方便，便于操作，穩定性好，可靠性高。
