申請日2015.09.18
公開(公告)日2016.02.17
IPC分類號C02F3/12
摘要
本實用新型公開了一種SBR法污水處理設備，包括控制器、臥式曝氣泵、調節池、進水口、過濾式水泵、防護機箱、SBR反應池、曝氣閥、普通立式水泵、污泥吸排泵、沉淀池、清水儲蓄池和清水出口，所述控制器設置在防護機箱的前方，所述進水口設置在防護機箱的左側，所述調節池設置在防護機箱的內部左端，所述過濾式水泵安裝在調節池的內部，所述調節池與SBR反應池之間通過隔板隔開，所述曝氣閥和普通立式水泵均安裝在SBR反應池的底部，所述清水儲蓄池設置在防護機箱的內部右端，所述清水出口設置在防護機箱的右側。本實用新型結構合理，整體工作過程中有序間歇的操作，分批次凈化污水，有效的延長了設備的使用壽命。

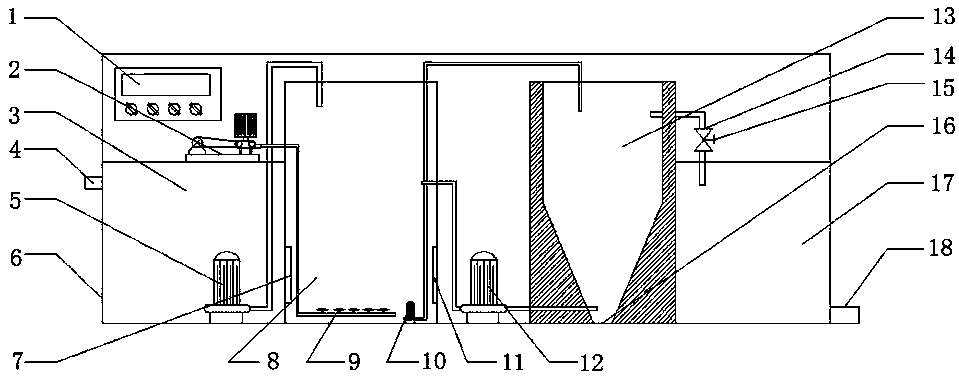

摘要附圖
權利要求書
1.一種SBR法污水處理設備，包括控制器(1)、臥式曝氣泵(2)、調節池(3)、進水口(4)、過濾式水泵(5)、防護機箱(6)、SBR反應池(8)、曝氣閥(9)、普通立式水泵(10)、污泥吸排泵(12)、沉淀池(13)、節流閥(14)、水流計量表(15)、污泥排放口(16)、清水儲蓄池(17)和清水出口(18)，其特征在于：所述控制器(1)設置在防護機箱(6)的前方，所述進水口(4)設置在防護機箱(6)的左側，所述調節池(3)設置在防護機箱(6)的內部左端，所述過濾式水泵(5)安裝在調節池(3)的內部，所述調節池(3)與SBR反應池(8)之間通過隔板隔開，所述過濾式水泵(5)與SBR反應池(8)通過水管連接，所述臥式曝氣泵(2)固定在調節池(3)的上方，所述曝氣閥(9)和普通立式水泵(10)均安裝在SBR反應池(8)的底部，所述臥式曝氣泵(2)通過曝氣管連接到曝氣閥(9)上，所述普通立式水泵(10)與沉淀池(13)通過水管連接，所述沉淀池(13)與SBR反應池(8)通過污泥吸排泵(12)連接，所述沉淀池(13)的底部設置有污泥排放口(16)，所述清水儲蓄池(17)設置在防護機箱(6)的內部右端，所述沉淀池(13)與清水儲蓄池(17)通過水管連接，所述節流閥(14)設置在沉淀池(13)與清水儲蓄池(17)之間的水管上，所述節流閥(14)上安裝有水流計量表(15)，所述清水出口(18)設置在防護機箱(6)的右側。
2.根據權利要求1所述的一種SBR法污水處理設備，其特征在于：所述控制器(1)由操作旋鈕(19)和液晶顯示屏(20)組成，所述操作旋鈕(19)與液晶顯示屏(20)電性連接。
3.根據權利要求1所述的一種SBR法污水處理設備，其特征在于：所述SBR反應池(8)中設置有PH計傳感器(7)和溶解氧儀傳感器(11)，所述PH計傳感器(7)和溶解氧儀傳感器(11)均與控制器(1)電性連接。
說明書
一種SBR法污水處理設備
技術領域
本實用新型屬于污水處理技術領域，具體涉及一種SBR法污水處理設備。
背景技術
隨著社會的進步，各種資源的稀缺已經漸漸的被人們所關注，其中淡水資源是至關重要的，俗話都說，水是生命的源泉，沒有了水會讓我們的生活暗淡無色，甚至引發各種危機情況，是我們所不想見到的，污水處理是解決這種情況的有效途徑，然而現今的污水處理設備仍存在許多不足之處，首先，長時間的處理污水，設備中很容易出現堵塞的狀況，影響凈水效率;其次，一般污水處理設備都是連續工作凈化，這樣會對設備造成很大的負擔影響，影響設備正常使用壽命;最后，凈水量是一個污水處理設備工作效率的明確指標，不能清晰明確的掌控凈水量也是一個刻不容緩的問題。
實用新型內容
本實用新型的目的在于提供一種SBR法污水處理設備，以解決上述背景技術中提出的問題。
為實現上述目的，本實用新型提供如下技術方案：一種SBR法污水處理設備，包括控制器、臥式曝氣泵、調節池、進水口、過濾式水泵、防護機箱、SBR反應池、曝氣閥、普通立式水泵、污泥吸排泵、沉淀池、節流閥、水流計量表、污泥排放口、清水儲蓄池和清水出口，所述控制器設置在防護機箱的前方，所述進水口設置在防護機箱的左側，所述調節池設置在防護機箱的內部左端，所述過濾式水泵安裝在調節池的內部，所述調節池與SBR反應池之間通過隔板隔開，所述過濾式水泵與SBR反應池通過水管連接，所述臥式曝氣泵固定在調節池的上方，所述曝氣閥和普通立式水泵均安裝在SBR反應池的底部，所述臥式曝氣泵通過曝氣管連接到曝氣閥上，所述普通立式水泵與沉淀池通過水管連接，所述沉淀池與SBR反應池通過污泥吸排泵連接，所述沉淀池的底部設置有污泥排放口，所述清水儲蓄池設置在防護機箱的內部右端，所述沉淀池與清水儲蓄池通過水管連接，所述節流閥設置在沉淀池與清水儲蓄池之間的水管上，所述節流閥上安裝有水流計量表，所述清水出口設置在防護機箱的右側。
優選的，所述控制器由操作旋鈕和液晶顯示屏組成，所述操作旋鈕與液晶顯示屏電性連接。
優選的，所述SBR反應池中設置有PH計傳感器和溶解氧儀傳感器，所述PH計傳感器和溶解氧儀傳感器均與控制器電性連接。
與現有技術相比，本實用新型的有益效果是：該SBR法污水處理設備結構科學合理，操作安全方便，整體工作過程中有序間歇的操作，分批次凈化污水，有效的延長了設備的使用壽命，調節池中的過濾式水泵的抽吸口小片過濾網代替了傳統大范圍過濾網的使用，節約了大量空間，且效果更佳，PH計傳感器和溶解氧儀傳感器的設置，使我們?cè)诳刂破魃峡梢郧逦恼莆誗BR反應池的凈化狀態，明確的知道什么時候完成污水凈化，水流計量表的設置，讓使用者可以清楚的掌握清水儲蓄池中的凈水量，很好的判斷設備的凈水效率以及凈水過程中是否有意外發生。
