申請日2015.09.18

　　公開(公告)日2016.02.17

　　IPC分類號F03B13/00; B01D36/04; H02J7/14

　　摘要

　　本實用新型提供一種污水發電設備，包括污水進口、蓄水池、水輪機和發電機，污水進口安裝在粗格柵池左側，粗格柵池的右側連接有細格柵池、沉淀池和蓄水池，蓄水池的底端設置有出水閥門和控制單元，所述出水閥門下方連接有出水管道，所述出水管道內部設置有水輪機，所述水輪機連接有發電機、變電器、輸電裝置和蓄電裝置;與現有技術相比，本實用新型具有如下的有益效果：通過增加粗格柵池、細格柵池以及沉淀池可以對生活污水進行很好的過濾，使污水在后續的發電過程中起到更好的效果，通過增加蓄電裝置，實現了對電能的儲存，整體設計巧妙，提高了市場競爭力，達到了結構簡單、設計合理且外形美觀的目的。

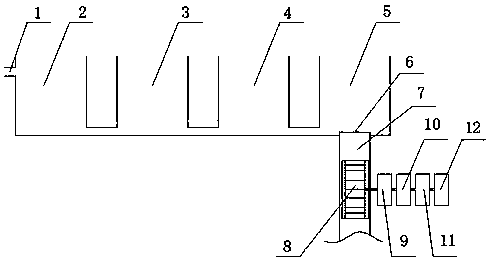

　　摘要附圖



　　權利要求書

　　1.一種污水發電設備，包括污水進口、蓄水池、水輪機和發電機，其特征在于：所述污水進口安裝在粗格柵池左側，所述粗格柵池的右側連接有細格柵池，所述細格柵池的右側連接有沉淀池，所述沉淀池的右側連接有蓄水池，所述蓄水池的底端設置有出水閥門，所述出水閥門內部設置有控制單元，所述出水閥門下方連接有出水管道，所述出水管道內部設置有水輪機，所述水輪機連接有發電機、變電器、輸電裝置和蓄電裝置。

　　2.根據權利要求1所述的一種污水發電設備，其特征在于：所述水輪機的輸出端與發電機的輸入端連接，所述發電機的輸出端與變電器的輸入端連接，所述變電器的輸出端與輸電裝置輸入端連接，所述輸電裝置輸出端與蓄電裝置輸入端連接。

　　3.根據權利要求1所述的一種污水發電設備，其特征在于：所述出水管道的角度為90°。

　　4.根據權利要求1所述的一種污水發電設備，其特征在于：所述控制單元包括重量傳感器、微型處理芯片和儲存器。

　　5.根據權利要求4所述的一種污水發電設備，其特征在于：所述微型處理芯片與重量傳感器以及儲存器連接。

　　說明書

　　一種污水發電設備

　　技術領域

　　本實用新型是一種污水發電設備，屬于污水處理機械設備領域。

　　背景技術

　　目前，黨中央提出建設節約型社會，全社會都提倡低碳環保，廢物利用，在這樣的大背景下，下水道發電機的前景是不可限量的，如果能大規模應用，將給社會帶來很大的利益。假設一個居民小區按照有6千戶居民來計算，每3戶一天用1噸水，那么，排出的廢水將有兩千噸，如果將這些水全部利用起來，將節約很多電能，給社會減少很多電力負擔。中央電視臺公益廣告中曾說過，如果每戶居民每天節電一小時，將給全國省下幾千萬噸，甚至上億噸的煤。開發并利用像下水道發電機這種新型產能工具是一個必然趨勢。利用下水道發電是人們在2000年前后研究的一個課題，在2006年，美國的一個大學生制造出了下水道發電機，當時只是單純的一個發電裝置。在2006年到2007年間，中國又相繼有兩例下水道發電裝置在各自的比賽中獲獎。但都有美中不足之處，比如，下水道中會有如頭發之類的雜物，這些物質非常容易損壞發電裝置。最大的隱患就是頭發，線絨等纏繞在葉輪上，使之無法正常的運轉以及損壞。另外，人們用水是不定時的，因此，直接把發出的電傳導給用電器就很不現實。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型目的是提供一種污水發電設備，通過增加粗格柵池、細格柵池、沉淀池以及蓄電裝置，以解決上述背景技術中提出的問題,本實用新型使用方便，便于操作，穩定性好，可靠性高。

　　為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種污水發電設備，包括污水進口、蓄水池、水輪機和發電機，所述污水進口安裝在粗格柵池左側，所述粗格柵池的右側連接有細格柵池，所述細格柵池的右側連接有沉淀池，所述沉淀池的右側連接有蓄水池，所述蓄水池的底端設置有出水閥門，所述出水閥門內部設置有控制單元，所述出水閥門下方連接有出水管道，所述出水管道內部設置有水輪機，所述水輪機連接有發電機、變電器、輸電裝置和蓄電裝置。

　　進一步地，所述水輪機的輸出端與發電機的輸入端連接，所述發電機的輸出端與變電器的輸入端連接，所述變電器的輸出端與輸電裝置輸入端連接，所述輸電裝置輸出端與蓄電裝置輸入端連接。

　　進一步地，所述出水管道的角度為90°。

　　進一步地，所述控制單元包括重量傳感器、微型處理芯片和儲存器。

　　進一步地，所述微型處理芯片與重量傳感器以及儲存器連接。

　　本實用新型的有益效果：本實用新型的一種污水發電設備，通過增加粗格柵池、細格柵池以及沉淀池可以對生活污水進行很好的過濾，使污水在后續的發電過程中起到更好的效果，通過增加蓄電裝置，實現了對電能的儲存，整體設計巧妙，提高了市場競爭力，達到了結構簡單、設計合理且外形美觀的目的。
