申請日2015.09.18
公開(公告)日2016.03.09
IPC分類號C02F1/30; C02F1/36
摘要
本實用新型提供一種激光和超聲波處理油田廢水中石油類設備，該激光和超聲波處理油田廢水中石油類設備包括金屬管件、激光組件、超聲波發生器、換能器和反光管，該金屬管件連接在油田采出液輸送管線上，該激光組件位于該金屬管件的一側，該反光管位于該金屬管件的內部，該反光管的外徑與該金屬管件內徑緊密相連，該換能器位于該金屬管件的外部，該換能器與該金屬管件外徑緊密相連，該超聲波發生器連接于該換能器。該激光和超聲波處理油田廢水中石油類設備可以安放在油田注、采、輸系統中的任何位置,裝置簡單，工作時安裝與拆卸方便，性能可靠，操作維護方便。

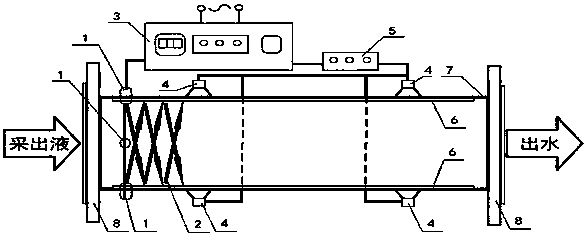

摘要附圖
權利要求書
1.一種激光和超聲波處理油田廢水中石油類設備，其特征在于，該激光和超聲波處理油田廢水中石油類設備包括金屬管件、激光組件、超聲波發生器、換能器和反光管，該金屬管件連接在油田采出液輸送管線上，該激光組件位于該金屬管件的一側，該反光管位于該金屬管件的內部，該反光管的外徑與該金屬管件內徑緊密相連，該換能器位于該金屬管件的外部，該換能器與該金屬管件外徑緊密相連，該超聲波發生器連接于該換能器。
2.根據權利要求1所述的一種激光和超聲波處理油田廢水中石油類設備，其特征在于，該激光和超聲波處理油田廢水中石油類設備還包括法蘭，該金屬管件通過該法蘭與油田采出液輸送管線相連，使采出液從其內部流過。
3.根據權利要求1所述的一種激光和超聲波處理油田廢水中石油類設備，其特征在于，該激光和超聲波處理油田廢水中石油類設備還包括調控器，該激光組件通過電纜與該調控器相連，該調控器控制該激光組件發射出的激光束在該反光管內經多次反射后形成光柱效果。
4.根據權利要求3所述的一種激光和超聲波處理油田廢水中石油類設備，其特征在于，該超聲波發生器通過電纜與該調控器相連，該調控器控制該超聲波發生器與該換能器共同產生超聲波。
5.根據權利要求1所述的一種激光和超聲波處理油田廢水中石油類設備，其特征在于，在橫截面上,該激光組件發射出的激光束的激光方向與該反光管的直徑之間有一定的夾角。
6.根據權利要求1所述的一種激光和超聲波處理油田廢水中石油類設備，其特征在于，在橫縱截面上,該激光組件發射出的激光束的激光入射方向向采出液的水流方向偏轉一個角度。
說明書
一種激光和超聲波處理油田廢水中石油類設備
技術領域
本實用新型涉及油田廢水中石油類處理設備，尤其是一種應用激光和超聲波共同作用處理油田廢水中石油類的設備。
背景技術
環境水中石油類來自工業廢水和生活污水的污染。工業廢水中石油類(各種烴類的混合物)污染物主要來自原油的開采、加工、運輸以及各種煉制油的使用等行業。石油類碳?xì)浠衔锲∮谒w表面，將影響空氣與水體界面氧的交換;分散于水中以及吸附于懸浮微粒上或以乳化狀態存在于水中的油，它們被微生物氧化分解，將消耗水中的溶解氧，使水質惡化。石油類中所含的芳烴類雖較烷烴類少，但其毒性要大得多。
根據水中石油類來源等因素，水中石油類的處理可以分為物理方法、化學方法、、微生物保護方法等幾種。具體為隔油。浮選、破乳、吸收、吸附、微生物分解。
但上述一些方法不是去除效率低、就是花費較為昂貴。集中式處理無法做到從源頭治理。而且像某些化學方法(破乳劑)的使用，也給環境治理帶來新的負擔。因此，需要一種現場使用的物理處理設備，對油田廢水中石油類從源頭進行分布式處理。為此我們發明了一種新的激光和超聲波處理油田廢水中石油類設備，解決了以上技術問題。
實用新型內容
本實用新型的目的是提供一種應用激光和超聲波共同作用處理油田廢水中石油類的設備，安全性高，有效處理廢水中石油類的含量，拆裝方便。
本實用新型的目的可通過如下技術措施來實現：
該激光和超聲波處理油田廢水中石油類設備包括金屬管件、激光組件、超聲波發生器、換能器和反光管，該金屬管件連接在油田采出液輸送管線上，該激光組件位于該金屬管件的一側，該反光管位于該金屬管件的內部，該反光管的外徑與該金屬管件內徑緊密相連，該換能器位于該金屬管件的外部，該換能器與該金屬管件外徑緊密相連，該超聲波發生器連接于該換能器。
本實用新型的目的還可通過如下技術措施來實現：
進一步，該激光和超聲波處理油田廢水中石油類設備還包括法蘭，該金屬管件通過該法蘭與油田采出液輸送管線相連，使采出液從其內部流過。
進一步，該激光和超聲波處理油田廢水中石油類設備還包括調控器，該激光組件通 過電纜與該調控器相連，該調控器控制該激光組件發射出的激光束在該反光管內經多次反射后形成光柱效果。
進一步，該超聲波發生器通過電纜與該調控器相連，該調控器控制該超聲波發生器與該換能器共同產生超聲波。
進一步，在橫截面上,該激光組件發射出的激光束的激光方向與該反光管的直徑之間有一定的夾角。
進一步，在橫縱截面上,該激光組件發射出的激光束的激光入射方向向采出液的水流方向偏轉一個角度。
本實用新型中的激光和超聲波處理油田廢水中石油類設備，安全性高,該裝置涉及電子、光電子產品為中、低功率器件,工作時不會產生電火花，滿足油田防爆要求。激光器發射出的激光束在反光管內經多次反射后形成光柱效果，大大增加了激光束與SRB菌的接觸面積。在超聲波的作用下，激光與超聲波之間相互作用。強化了激光的反射、折射、和散射，引起了激光的強烈發散。擴大了激光的作用范圍。該裝置可以安放在油田注、采、輸系統中的任何位置，裝置簡單，工作時安裝與拆卸方便，性能可靠，操作維護方便。
