申請日2015.09.18

　　公開(公告)日2016.02.17

　　IPC分類號C02F9/04

　　摘要

　　本實用新型提供一種環保型醫療污水收集處理設備，包括過濾停留池、格柵池、絮凝沉淀池、臭氧反應池和蓄水池，過濾停留池的左側連接有污水進口，過濾停留池的內部設置有控制裝置，過濾停留池通過連接管道一連接格柵池，格柵池內部設置有機械格柵，格柵池通過連接管道二連接絮凝沉淀池，絮凝沉淀池通過連接管道三連接臭氧反應池，臭氧反應池內部設置有臭氧發生器，臭氧反應池通過連接管道四連接蓄水池，蓄水池的右側連接有污水出口;與現有技術相比，本實用新型具有如下的有益效果：當醫療污水在過濾停留池內達到一定的重量后，才會進行下一步操作，這種設計節約人力物力，不會浪費能源，可以自動化處理醫療廢水，處理效果好。

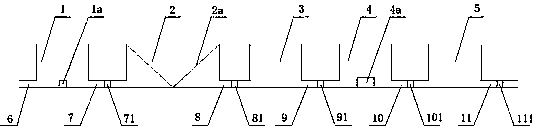

　　摘要附圖



　　權利要求書

　　1.一種環保型醫療污水收集處理設備，包括過濾停留池、格柵池、絮凝沉淀池、臭氧反應池和蓄水池，其特征在于：所述過濾停留池的左側連接有污水進口，所述過濾停留池的內部設置有控制裝置，所述過濾停留池通過連接管道一連接格柵池，所述格柵池內部設置有機械格柵，所述格柵池通過連接管道二連接絮凝沉淀池，所述絮凝沉淀池通過連接管道三連接臭氧反應池，所述臭氧反應池內部設置有臭氧發生器，所述臭氧反應池通過連接管道四連接蓄水池，所述蓄水池的右側連接有污水出口。

　　2.根據權利要求1所述的一種環保型醫療污水收集處理設備，其特征在于：所述連接管道一中間位置設置有第一閘門，所述連接管道二中間位置設置有第二閘門，所述連接管道三中間位置設置有第三閘門，所述連接管道四中間位置設置有第四閘門，所述污水出口中間位置設置有第五閘門。

　　3.根據權利要求1所述的一種環保型醫療污水收集處理設備，其特征在于：所述控制裝置包括重量傳感器、流速傳感器、微型處理芯片和儲存器。

　　4.根據權利要求2或3所述的一種環保型醫療污水收集處理設備，其特征在于：所述第一閘門與控制其開啟與否的微型處理芯片連接。

　　5.根據權利要求1所述的一種環保型醫療污水收集處理設備，其特征在于：所述機械格柵為活動機構，其活動方向為向上或向下。

　　說明書

　　一種環保型醫療污水收集處理設備

　　技術領域

　　本實用新型是一種環保型醫療污水收集處理設備，屬于醫療污水處理設備領域。

　　背景技術

　　醫療廢水曾經多次引起公眾關注，醫療廢水的排放對水資源造成的危害巨大，已經成為危害群眾健康的一個“源頭”;部分地區真正能夠達到國家排放標準的只有屈指可數的幾家醫院。目前，法律的不規范，環保意識的薄弱，造成了醫療費水直排和各大醫院存在的“高污染，低治理”現狀。

　　但目前各大醫院并沒有對具有嚴重危害性的醫療廢水進行合理處置，忽略了廢水中病毒傳染可能導致的水污染惡性事件。同時，國家的相關立法也需要及時跟進，對醫療費水的處理作出更加明確的規定，各級環保部門也應加強管理和環保意識的普及。相關資料與工業廢水相比，醫療廢水對環境的影響更大，危害也更大。醫院在運行過程中，不可避免地產生了具有直接或者間接感染性、毒性以及其他危害性的廢水，這些廢水的來源決定了其成分復雜性，涉及多種生物性、化學性或放射性污染。醫療廢水中除含有大量的細菌、病毒、蟲卵等致病原體外，還含有化學藥劑和放射性同位素，具有對空間污染、急性傳染和潛伏性傳染的幾大特征。如果含有病原微生物的醫療污水，不經過消毒、滅活等無害化處理，而直接排入城市下水道，往往會造成水、土壤的污染，嚴重的會引發各種疾病，或?qū)е陆樗畟魅静〉谋┌l(fā)流行。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型目的是提供一種環保型醫療污水收集處理設備，以解決上述背景技術中提出的問題,本實用新型使用方便，便于操作，穩定性好，可靠性高。

　　為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種環保型醫療污水收集處理設備，包括過濾停留池、格柵池、絮凝沉淀池、臭氧反應池和蓄水池，所述過濾停留池的左側連接有污水進口，所述過濾停留池的內部設置有控制裝置，所述過濾停留池通過連接管道一連接格柵池，所述格柵池內部設置有機械格柵，所述格柵池通過連接管道二連接絮凝沉淀池，所述絮凝沉淀池通過連接管道三連接臭氧反應池，所述臭氧反應池內部設置有臭氧發生器，所述臭氧反應池通過連接管道四連接蓄水池，所述蓄水池的右側連接有污水出口。

　　進一步地，所述連接管道一中間位置設置有第一閘門，所述連接管道二中間位置設置有第二閘門，所述連接管道三中間位置設置有第三閘門，所述連接管道四中間位置設置有第四閘門，所述污水出口中間位置設置有第五閘門。

　　進一步地，所述控制裝置包括重量傳感器、流速傳感器、微型處理芯片和儲存器。

　　進一步地，所述第一閘門與控制其開啟與否的微型處理芯片連接。

　　進一步地，所述機械格柵為活動機構，其活動方向為向上或向下。

　　本實用新型的有益效果：本實用新型的一種環保型醫療污水收集處理設備，當醫療污水在過濾停留池內達到一定的重量后，才會進行下一步操作，這種設計節約人力物力，不會浪費能源，可以自動化處理醫療廢水，處理效果好。
