申請日2015.09.17

　　公開(公告)日2015.11.18

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種用于處理村鎮生活污水的多級復合式生態濾池，主要由共同厭氧模塊和四塊內部構造完全相同的生化生態模塊組成，其中生化生態模塊又分別由接觸氧化池、斜管沉淀池、一級生物塔層和二級生物塔層四個反應單元組成。共同厭氧模塊的橫截面為正方形，而生化生態模塊的橫截面則呈現梯形輻射狀，生化生態模塊之間由溢流槽連接拼合成橫截面為正方形的多級復合式生態濾池。整個濾池外圍底部設有蓋板涵。本發明充分利用了各個處理工藝的優勢，且有效減少了系統占地面積，具有良好的抗水質變化和抗水力負荷沖擊的能力，全面提高了系統出水水質和系統運行的穩定性。同時可實現生化生態模塊的輪休，從而有效減緩了一級生物塔層和二級生物塔層的填料堵塞現象。

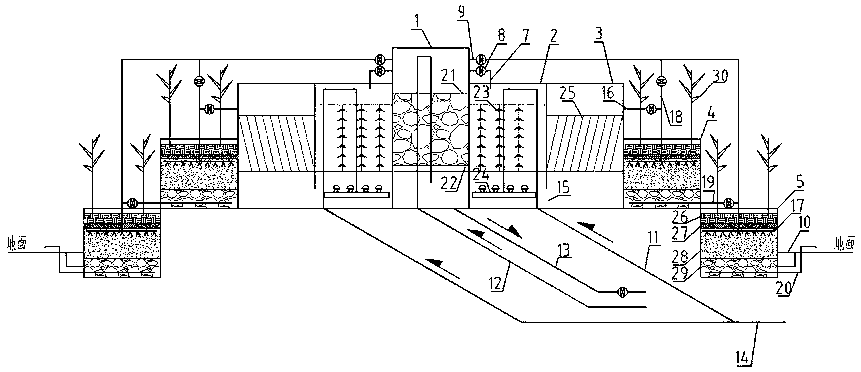

　　摘要附圖



　　權利要求書

　　1.一種用于處理村鎮生活污水的多級復合式生態濾池，其特征在于：包括一個共同厭氧模塊和四個內部構造完全相同的生化生態模塊，所述共同厭氧模塊的橫截面為正方形且位于正中心，所述生化生態模塊圍繞所述共同厭氧模塊拼合成另一橫截面為正方形的多級復合式生態濾池，所述生化生態模塊之間由溢流槽連接拼合;所述共同厭氧模塊底部設有進水管，與地下調節池相連通;所述生化生態模塊底部設有用于將整個系統處理后的達標水外排至受納水體的出水管;整個濾池外圍底部設有用于接納所述溢流槽排出的污水并將其排入地下調節池的蓋板涵。

　　2.根據權利要求1所述的一種用于處理村鎮生活污水的多級復合式生態濾池，其特征在于：所述生化生態模塊由內向外依次包括接觸氧化池、斜管沉淀池、一級生物塔層和二級生物塔層四個反應單元;所述共同厭氧模塊頂部設置配水管和超越主管，所述配水管接入接觸氧化池，所述超越主管接入二級生物塔層，所述超越主管上還設有超越支管接入一級生物塔層;所述斜管沉淀池底部設置導流孔與所述接觸氧化池連接;所述斜管沉淀池頂部設置斜管沉淀池排水管，所述斜管沉淀池排水管和所述超越支管通過三通連接后統一接入所述一級生物塔層;所述一級生物塔層底部設置一級生物塔層排水管，所述一級生物塔層排水管和所述超越主管通過三通連接后統一接入所述二級生物塔層;所述出水管設置在所述二級生物塔層底部。

　　3.根據權利要求1或2所述的一種用于處理村鎮生活污水的多級復合式生態濾池，其特征在于：所述共同厭氧模塊內置厭氧濾料;所述厭氧濾料的底部設置支撐篦板;所述共同厭氧模塊底部還設置有排泥管。

　　4.根據權利要求3所述的一種用于處理村鎮生活污水的多級復合式生態濾池，其特征在于：所述厭氧濾料為青石、爐渣、陶粒按照2:1:2的體積比混合而得;所述厭氧濾料的頂層高度低于所述配水管的出水口至少0.4m;所述支撐篦板厚1.5cm，材質為UPVC，其上貫穿多個孔徑為2cm的小孔。

　　5.根據權利要求2所述的一種用于處理村鎮生活污水的多級復合式生態濾池，其特征在于：所述接觸氧化池內置生物填料;所述接觸氧化池底部還設置有曝氣系統，所述曝氣系統與用于輸送氣體的進氣總管和進氣支管相連通。

　　6.根據權利要求5所述的一種用于處理村鎮生活污水的多級復合式生態濾池，其特征在于：所述生物填料采用高分子聚合物和醛化維綸長絲組成，所述生物填料的直徑為150~200mm;所述曝氣系統采用EPDM橡膠及ABS管組成的微孔曝氣管。

　　7.根據權利要求2所述的一種用于處理村鎮生活污水的多級復合式生態濾池，其特征在于：所述斜管沉淀池內置斜管填料，所述斜管填料采用直徑為50mm的六角形蜂窩填料。

　　8.根據權利要求2所述的一種用于處理村鎮生活污水的多級復合式生態濾池，其特征在于：所述一級生物塔層和二級生物塔層由上到下依次由塔層綠植、黏土層、土工布、布水管、陶粒與沸石混合層和青石層組成。

　　9.根據權利要求8所述的一種用于處理村鎮生活污水的多級復合式生態濾池，其特征在于：所述布水管底部?jī)蓚?cè)與垂直方向呈30~60°角的位置鉆設布水孔;所述黏土層、陶粒與沸石混合層和青石層按照厚度比1:8:3的比例進行分層設置;所述土工布采用可透水耐腐蝕材料;所述陶粒與沸石混合層由粒徑0.5~1cm的陶粒和粒徑1~2cm的沸石按照3:1的體積比混合而得，青石層主要由粒徑5~10cm的青石組成。

　　10.根據權利要求2所述的一種用于處理村鎮生活污水的多級復合式生態濾池，其特征在于：所述配水管、排泥管、超越主管、超越支管、斜管沉淀池排水管和一級生物塔層排水管上設置電磁閥。

　　說明書

　　一種用于處理村鎮生活污水的多級復合式生態濾池

　　技術領域

　　本發明涉及生活污水處理技術領域，尤其涉及一種用于處理村鎮生活污水的多級復合式生態濾池。

　　背景技術

　　目前城市污水處理應用工藝主體基本可分為生物和生態法兩類。村鎮生活污水生物處理方法主要借鑒城市污水處理廠工藝，包括SBR、A/O工藝、生物接觸氧化等。生物接觸氧化法由于運行維護簡便，因而最為常用。生態式污水處理工藝因運行費用低、管理方便、脫氮除磷效果較好而被廣泛用于處理村鎮生活污水，其中最具代表性的處理系統為潛流人工濕地、高負荷地下滲濾系統和復合生物濾池。

　　據資料調研發現：生物接觸氧化池占地小、耐沖擊負荷、COD去除效率高，但是能耗較高，氮磷去除效率低;潛流人工濕地占地較大，且其氮磷去除效果較差，因此不予采納;高負荷地下滲濾系統技術新，設備集成度高，從生活污水集中處理長效運行管理角度考慮，不予采納，但吸收其單級填料級配布局優點。復合生物濾池占地較省，雖然配套設備集成度較高，但由于該工藝也已經在國內運轉多年，設備、填料方面基本可實現國產化或本地化;特別是設備維護、運行管理、人員培訓也相對簡便。

　　目前生態處理工藝特別是土地處理系統因運行費用低、管理方便、脫氮除磷效果好而被廣泛用于處理村鎮生活污水，但其占地多，處理效果受氣候、來水影響大，而我國農村地區土地資源日趨稀缺、特別是北方冬季有較長低溫期且來水水量、有機負荷變化系數大，因此不宜單獨采用生態工藝處理生活污水。

　　針對我國農村地區特點，本發明將生物和生態處理工藝相結合，充分發揮兩者的優勢，互相彌補對方的劣勢，全面提高出水水質和系統運行的穩定性。

　　發明內容

　　本發明針對村鎮生活污水處理常規工藝所存在的種種弊端，提供一種能夠?qū)⑸�物和生態處理工藝相結合的多級復合式生態處理系統，充分發揮兩者的優勢，互相彌補對方的劣勢，全面提高出水水質和系統運行的穩定性。

　　為了解決上述技術問題，本發明采用的技術方案是：

　　一種用于處理村鎮生活污水的多級復合式生態濾池，包括一個共同厭氧模塊和四個內部構造完全相同的生化生態模塊，所述共同厭氧模塊的橫截面為正方形且位于正中心，所述生化生態模塊圍繞所述共同厭氧模塊拼合成另一橫截面為正方形的多級復合式生態濾池，所述生化生態模塊之間由溢流槽連接拼合;所述共同厭氧模塊底部設有進水管，與地下調節池相連通，進水管由底部接入，從頂部折流而下;所述生化生態模塊底部設有出水管，將整個系統處理后的達標水外排至受納水體;整個濾池外圍底部設有蓋板涵，所述蓋板涵用于接納所述溢流槽排出的污水并將其排入地下調節池。

　　本發明所述的一種用于處理村鎮生活污水的多級復合式生態濾池，所述生化生態模塊由內向外依次包括接觸氧化池、斜管沉淀池、一級生物塔層和二級生物塔層四個反應單元;所述共同厭氧模塊頂部設置配水管和超越主管，所述配水管接入接觸氧化池，所述超越主管接入二級生物塔層，所述超越主管上還設有超越支管接入一級生物塔層;所述斜管沉淀池底部設置導流孔與所述接觸氧化池連接;所述斜管沉淀池頂部設置斜管沉淀池排水管，所述斜管沉淀池排水管和所述超越支管通過三通連接后統一接入所述一級生物塔層;所述一級生物塔層底部設置一級生物塔層排水管，所述一級生物塔層排水管和所述超越主管通過三通連接后統一接入所述二級生物塔層;所述出水管設置在所述二級生物塔層的底部。

　　本發明所述的一種用于處理村鎮生活污水的多級復合式生態濾池，所述共同厭氧模塊內置厭氧濾料;所述厭氧濾料的底部設置支撐篦板;所述共同厭氧模塊底部還設置有排泥管。

　　本發明所述的一種用于處理村鎮生活污水的多級復合式生態濾池，所述厭氧濾料為青石、爐渣、陶粒按照2:1:2的體積比混合而得;所述厭氧濾料的頂層高度低于所述配水管的出水口至少0.4m;所述支撐篦板厚1.5cm，材質為UPVC，其上貫穿多個孔徑為2cm的小孔。

　　本發明所述的一種用于處理村鎮生活污水的多級復合式生態濾池，所述接觸氧化池內置生物填料;所述接觸氧化池底部還設置有曝氣系統，所述曝氣系統所需氣體由進氣總管和進氣支管輸送而得，所述進氣支管從頂部折流而下。

　　本發明所述的一種用于處理村鎮生活污水的多級復合式生態濾池，所述生物填料采用高分子聚合物和醛化維綸長絲組成，所述生物填料直徑為150~200mm;所述曝氣系統采用EPDM橡膠及ABS管組成的微孔曝氣管。

　　本發明所述的一種用于處理村鎮生活污水的多級復合式生態濾池，所述斜管沉淀池內置斜管填料，所述斜管填料采用直徑為50mm的六角形蜂窩填料。

　　本發明所述的一種用于處理村鎮生活污水的多級復合式生態濾池，所述一級生物塔層和二級生物塔層由上到下依次由塔層綠植、黏土層、土工布、布水管、陶粒與沸石混合層和青石層組成。

　　本發明所述的一種用于處理村鎮生活污水的多級復合式生態濾池，所述布水管底部?jī)蓚?cè)與垂直方向呈30~60°角的位置鉆設布水孔;所述黏土層、陶粒與沸石混合層和青石層按照厚度比1:8:3的比例進行分層設置;所述土工布采用可透水耐腐蝕材料;所述陶粒與沸石混合層由粒徑0.5~1cm的陶粒和粒徑1~2cm的沸石按照3:1的體積比混合而得，青石層主要由粒徑5~10cm的青石組成。

　　本發明所述的一種用于處理村鎮生活污水的多級復合式生態濾池，所述配水管、排泥管、超越主管、超越支管、斜管沉淀池排水管和一級生物塔層排水管上設置電磁閥，利用PLC控制可實現自由開閉。

　　本發明的有益效果是：

　　1)本發明將常規村鎮生活污水處理工藝有機組合成四周放射式多級復合式生態濾池，一方面充分利用了各個處理工藝的優勢，確保出水能穩定達標外排，另一方面有效減少了系統占地面積。

　　2)共同厭氧模塊進水管由底部接入，一方面能確保寒冷季節污水管不受凍破裂，同時能確保進入系統的污水溫度不至于過低而影響整個系統的處理效果;同時進水管從頂部折流而下，一方面防止共同厭氧模塊底部污泥淤積造成進水管的堵塞，另一方面可以有效緩解提升泵開閉瞬間的“水錘效應”。共同厭氧模塊內的污泥外排充分利用靜水壓力和水流沖力，節約了能耗。

　　3)接觸氧化成內為曝氣系統供氣的進氣支管從頂部折流而下，主要是為了防止停氣狀態下接觸氧化池內的污水通過進氣支管和進氣總管返流進入風機系統而引起風機故障。

　　4)斜管沉淀池底部設置導流孔，一方面接觸氧化池出水可經導流孔進入斜管沉淀池，另一方面斜管沉淀池內的污泥可經導流孔回流進入接觸氧化池，無需單獨設置污泥回流系統。

　　5)一級生物塔層和二級生物塔層上部黏土層種植蘆葦、黃菖蒲、風車草、美人蕉等塔層綠植，一方面能吸收去除污水中部分氮、磷等富營養化污染物，另一方面還能美化環境。一級生物塔層和二級生物塔層的布水管頂部設置土工布，有效防止了管道堵塞。

　　6)設置超越管和電磁閥，可根據進水水質的變化和處理要求的不同，利用PLC控制實現自由開閉，開啟不同的反應單元，具有較強的抗水質變化的能力。

　　7)可根據水量的大小，選擇性地開啟生化生態模塊的數量，當污水量較小時，可實現生化生態模塊的輪休，從而有效減緩一級生物塔層和二級生物塔層的填料堵塞現象;當超過設計負荷時，多余的污水則溢流排入地下調節池，具有良好的抗水力負荷沖擊的能力。
