申請日2015.11.05
公開(公告)日2016.01.20
IPC分類號B01D29/56; C02F11/00
摘要
一種污泥污水分離機，包括機殼，傳動機構、污水分離機構和污泥分離機構，傳動機構中的齒盤固接在機殼頂部，齒盤上架設絞盤架，絞盤架底部橫梁兩端的運行電機底部的行走齒輪與齒盤嚙合傳動;機殼中心設置傳動主軸，上端與橫梁中心鉸接，中部套裝主軸外套，下端與下刮泥尺連接傳動;污水分離機構中的穩架架設在機殼內上部，穩架上吊裝分水器，分水器外部套裝過濾倉;機殼頂部設有穩水倉，穩水倉底邊圓周上設環形管路;污泥分離機構包括刮泥尺和排料機。這種污泥污水分離機，能夠?qū)ε欧懦龅奈鬯械哪嗨M(jìn)行有效分離，區分排放，結構簡單，制作成本低，資金投入少，提高了污水處理率和處理效果，減少污染，降低能耗，污水回收率達95%以上。
權利要求書
1.一種污泥污水分離機，包括機殼，機殼的上半部為用于分離污水的圓柱形筒體，機殼的下半部為用于分離污泥的圓錐形筒體，其特征在于，還包括傳動機構、污水分離機構和污泥分離機構，其中，
a、傳動機構中的圓形齒盤固接在機殼的頂部，齒盤焊接架設絞盤架，該絞盤架底部的橫梁兩端分別裝有運行電機，運行電機底部的行走齒輪分別與齒盤嚙合傳動;機殼中心設置傳動主軸，該傳動主軸其上端與橫梁中心鉸接，其中部套裝有主軸外套，其下端通過連接件與下刮泥尺連接傳動;
b、污水分離機構中的穩架架設在機殼內的上部，穩架上吊裝有與進水管連通的分水器，分水器的外部套裝有過濾倉;機殼頂部的齒盤下方設置有穩水倉，該穩水倉底邊圓周上設有與出水管連通的環形管路;
c、污泥分離機構包括刮泥尺和排料機，刮泥尺通過支桿分別設置在傳動主軸和主軸外套的下部;排料機設置在圓錐形筒體底部的出口處;
所述分水器包括用分水管連通的上分水盤和下分水盤，下分水盤的底部均勻分布有十個噴水管;所述過濾倉包括多個獨立的過濾倉倉體，且過濾倉倉體分別為可過濾水蒸氣的濾網結構。
2.根據權利要求1所述的污泥污水分離機，其特征在于，所述的過濾倉倉體為雙層結構。
3.根據權利要求1所述的污泥污水分離機，其特征在于，所述的刮泥尺包括上刮泥尺、總刮泥尺和下刮泥尺;上刮泥尺套裝在主軸外套的下部，置于圓錐形筒體的上部;總刮泥尺套裝在傳動主軸的下部，設置在圓錐形筒體的下部;下刮泥尺與傳動主軸底端相連，設置在圓錐形筒體的出口處。
4.根據權利要求1所述的污泥污水分離機，其特征在于，所述的分水器的底部設置有伸出機殼頂部的排氣管。
5.根據權利要求1所述的污泥污水分離機，其特征在于，所述的圓錐形筒體的出口處設置兩臺排料機，各排料機分別與一調速電機相連;排料機的輸出還與運行電機相連接。
說明書
污泥污水分離機
技術領域
本發明涉及一種污泥污水處理領域，具體地說是一種用于城市環保、工業污水處理的污泥污水分離機。
背景技術
目前，工業、城市環保污泥污水的的專用處理設備一般都結構復雜、購買費用多，處理設備也必然會帶來一定的能源消耗，這樣給規模較小的企業帶來了相當大的資金壓力。環保部門或工業企業，即使有污泥污水的處理計劃，也往往由于資金不足望而卻步，降低了污泥污水的處理率，對周邊環境造成了巨大的環境污染。
發明內容
本發明是針對現有污泥污水處理設備結構復雜、投資大的缺陷，提供一種投資少、能耗低的污泥污水分離機。

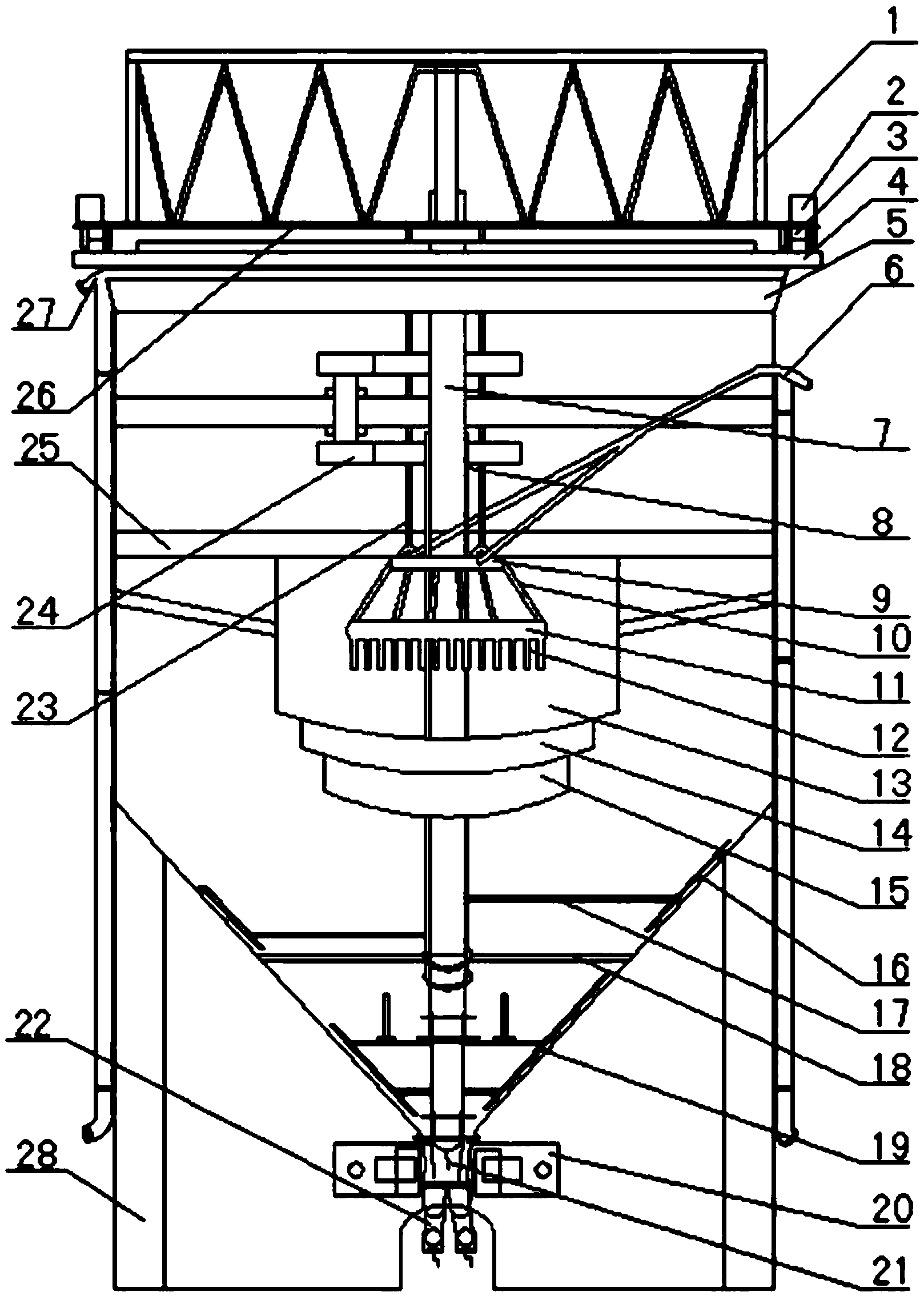

實現上述目的采用的技術方案是：一種污泥污水分離機，包括機殼，機殼的上半部為用于分離污水的圓柱形筒體，機殼的下半部為用于分離污泥的圓錐形筒體，還包括傳動機構、污水分離機構和污泥分離機構，其中，
a、傳動機構中的圓形齒盤固接在機殼的頂部，齒盤上架設絞盤架，該絞盤架底部的橫梁兩端分別裝有運行電機，運行電機底部的行走齒輪分別與齒盤嚙合傳動;機殼中心設置傳動主軸，該傳動主軸其上端與橫梁中心鉸接，其中部套裝有主軸外套，其下端通過連接件與下刮泥尺連接傳動;
b、污水分離機構中的穩架架設在機殼內的上部，穩架上吊裝有與進水管連通的分水器，分水器的外部套裝有過濾倉;機殼頂部的齒盤下方設置有穩水倉，該穩水倉底邊圓周上設有與出水管連通的環形管路;
c、污泥分離機構包括刮泥尺和排料機，刮泥尺通過支桿分別設置在傳動主軸和主軸外套的下部;排料機設置在圓錐形筒體底部的出口處。
分水器包括用分水管連通的上分水盤和下分水盤，下分水盤的底部均勻分布有多個噴水管。
過濾倉包括多個獨立的過濾倉倉體，且過濾倉倉體分別為可過濾水蒸氣的濾網結構。
過濾倉倉體為雙層結構。
刮泥尺包括上刮泥尺、總刮泥尺和下刮泥尺;上刮泥尺套裝在主軸外套的下部，置于圓錐形筒體的上部;總刮泥尺套裝在傳動主軸的下部，設置在圓錐形筒體的下部;下刮泥尺與傳動主軸底端相連，設置在圓錐形筒體的出口處。
分水器的底部設置有伸出機殼頂部的排氣管。
圓錐形筒體的出口處設置兩臺排料機，各排料機分別與一調速電機相連;排料機的輸出還與運行電機相連接。
本發明所公開的這種污泥污水分離機，能夠?qū)ε欧懦龅奈鬯械哪嗨M(jìn)行有效分離，區分排放，結構簡單，制作成本低，能耗低，資金投入少，適合各種領域的企業污水的處理，適合各種規模的企業引進，提高了污水處理率和處理效果，減少污染，降低能耗，污水回收率達95%以上。
