申請日2015.09.17
公開(公告)日2015.11.18
IPC分類號C02F1/24; C02F1/40
摘要
本發明提出了一種可控管理的油水處理器，包括設備支架以及設于所述設備支架上的箱體，所述箱體的一側設有進水口，所述箱體的另一側設有出水口，所述進水口與所述出水口之間依次設有格柵系統、刮油系統和集油箱，所述刮油系統的下方設有微氣泡除油系統，所述集油箱的下方設有排油系統。本發明的可控管理的油水處理器通過在箱體內設置格柵系統過濾掉油水中的固體殘?jiān)?通過設置微氣泡除油系統將油水分離，加速油水分離速度，達到快速油水分離的效果;通過設置刮油系統將油刮入集油箱，通過設置排油系統將集油箱內的油脂外排至收油車或收油桶內進行轉運;通過電控系統控制系統的電路開關。本發明的可控管理的油水處理器實用性強，油水分離效果好。

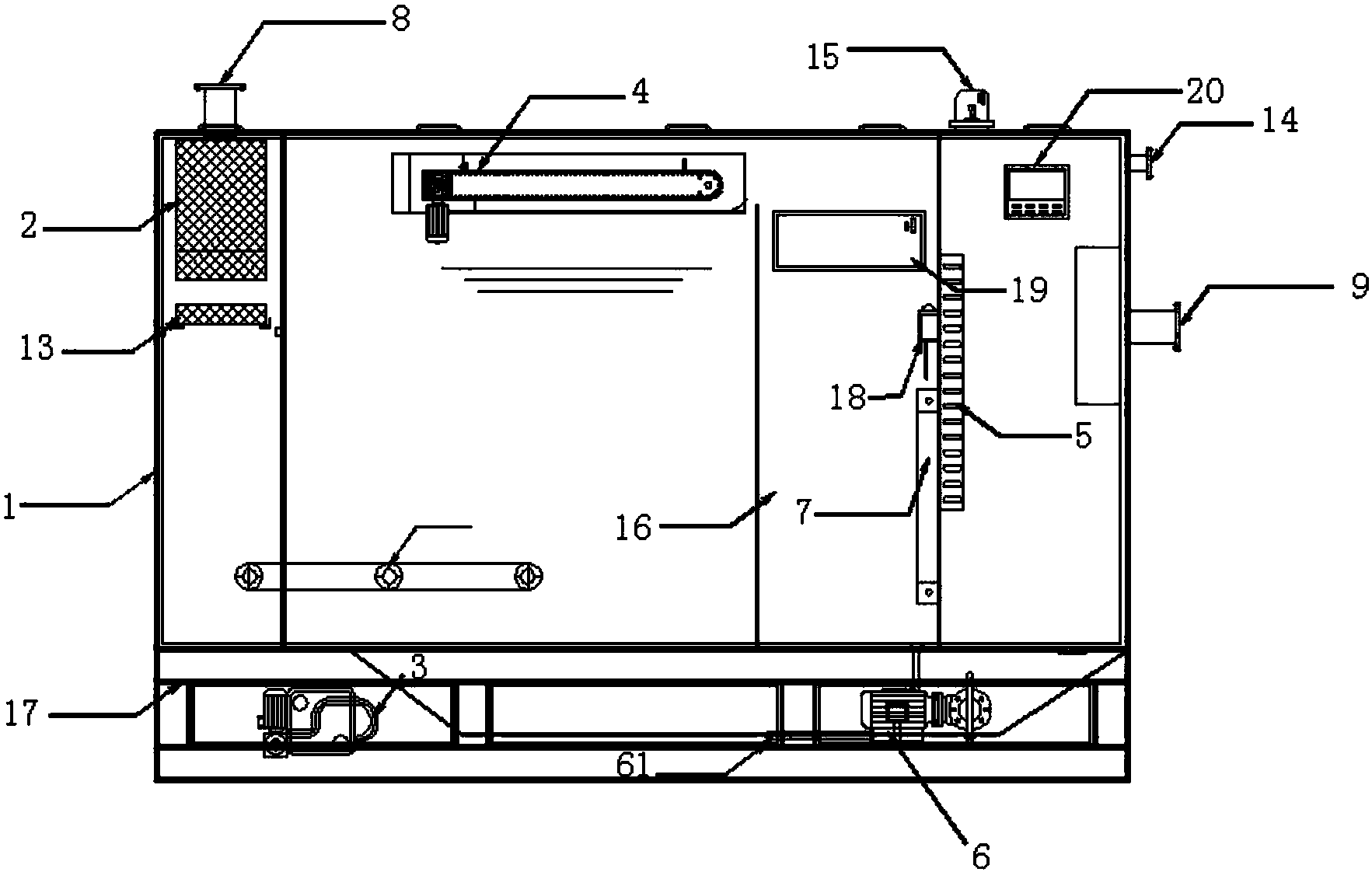

摘要附圖
權利要求書
1.一種可控管理的油水處理器，其特征在于包括設備支架以及設于所述設 備支架上的箱體，所述箱體的一側設有進水口，所述箱體的另一側設有出水口， 所述進水口與所述出水口之間依次設有格柵系統、刮油系統和集油箱，所述刮 油系統的下方設有微氣泡除油系統，所述集油箱的下方設有排油系統。
2.如權利要求1所述的可控管理的油水處理器，其特征在于：所述刮油系 統包括兩根通過軸承座平行設置在所述箱體上方的圓鋼軸、電機以及刮油板， 其中一根圓鋼軸的兩端設有兩個第一同步輪，另一根圓鋼軸的兩端設有兩個第 二同步輪，一個第一同步輪與其位于同側的一個第二同步輪上套接一根第一同 步帶，另一個第一同步輪與另一個第二同步輪上套接一根第二同步帶，所述刮 油板的一端固定在所述第一同步帶的外側，所述刮油板的另一端固定在所述第 二同步帶的外側，所述電機連接一根圓鋼軸的一端。
3.如權利要求1所述的可控管理的油水處理器，其特征在于：所述微氣泡 除油系統包括高壓風機及曝氣管，所述高壓風機通過鏈接管與所述曝氣管連接。
4.如權利要求1所述的可控管理的油水處理器，其特征在于：所述排油系 統包括抽油泵，所述集油箱的下方設有抽油口，所述箱體的下方設有排油口， 所述抽油泵的一端通過管道連接抽油口，所述抽油泵的另一端通過管道連接排 油口，近所述排油口的管道上設有球閥。
5.如權利要求1所述的可控管理的油水處理器，其特征在于：所述箱體上 設有油位報警系統，所述油位報警系統包括設置在所述集油箱內的油位感應器 和所述集油箱上的報警器，所述油位感應器與所述報警器電連接，所述油位感 應器感應到油位達到設定位置時所述報警器發出警報。
6.如權利要求1所述的可控管理的油水處理器，其特征在于：所述集油箱 內設有加熱系統，所述格柵系統的下方設有殘?jiān)颉?/P>
7.如權利要求1所述的可控管理的油水處理器，其特征在于：所述箱體上 設有電控系統，所述電控系統包括控制系統電路的控制面板，所述電控系統用 于控制刮油系統、微氣泡除油系統以及排油系統的開關。
8.如權利要求1所述的可控管理的油水處理器，其特征在于：所述箱體上 還設有檢修樓梯。
9.如權利要求1所述的可控管理的油水處理器，其特征在于：所述集油箱 的上方設有透明觀察窗。
10.如權利要求1所述的可控管理的油水處理器，其特征在于：所述箱體 上還設有與所述出水口位于同一側的通氣孔和排污口，所述通氣孔位于所述出 水口的上方，所述排污口位于所述出水口的下方。
說明書
一種可控管理的油水處理器
技術領域
本發明涉及污水處理領域，特別是指一種可控管理的油水處理器。
背景技術
由于中國餐飲結構的復雜性，廚房排水中含有大量食物殘?jiān)蛷U油脂，水 中的有機物和懸浮物含量大，在油水分離過程中，單純依靠油水自身比重差進 行分離，分離速度慢，分離效果差。
如上述所說，廚房排水中有大量有機懸浮物，這些懸浮物會隨著油脂的分 離，被油脂粘附上浮至油層表面，與廢油脂混合，形成污泥狀的廢油脂，這類 油脂不再像我們理解的液態狀的油，而是一種粘度大、流動性差，且易凝結的 油脂，通過液位壓力進行外排時，常常易出現排油管堵塞問題。
餐飲油水分離設備，主要針對的是廚房廢水進行分離，由于是長期使用， 同時餐飲廢水時間長后易產生大量臭氣，對于周圍環境會造成較大影響，但由 于市場同類技術采用外置渣桶、油桶結構，在實際使用過程中，很難做到完全 密封性，所以在密封性上很難保障異味不會外泄污染環境。
發明內容
本發明提出一種可控管理的油水處理器，解決了傳統隔油設備在油水分離 效果上的不足，提高了油水分離速度和效率。解決了傳統外置排油管路易堵塞 問題。采用全自動的排油泵，進行自動壓力排油。保證設備的一體化密封。避 免造成空氣的二次污染。
本發明的技術方案是這樣實現的：一種可控管理的油水處理器，包括設備 支架以及設于所述設備支架上的箱體，所述箱體的一側設有進水口，所述箱體 的另一側設有出水口，所述進水口與所述出水口之間依次設有格柵系統、刮油 系統和集油箱，所述刮油系統的下方設有微氣泡除油系統，所述集油箱的下方 設有排油系統。
進一步，所述刮油系統包括兩根通過軸承座平行設置在所述箱體上方的圓 鋼軸、電機以及刮油板，其中一根圓鋼軸的兩端設有兩個第一同步輪，另一根 圓鋼軸的兩端設有兩個第二同步輪，一個第一同步輪與其位于同側的一個第二 同步輪上套接一根第一同步帶，另一個第一同步輪與另一個第二同步輪上套接 一根第二同步帶，所述刮油板的一端固定在所述第一同步帶的外側，所述刮油 板的另一端固定在所述第二同步帶的外側，所述電機連接一根圓鋼軸的一端。
進一步，所述微氣泡除油系統包括高壓風機及曝氣管，所述高壓風機通過 鏈接管與所述曝氣管連接。
進一步，所述排油系統包括抽油泵，所述集油箱的下方設有抽油口，所述 箱體的下方設有排油口，所述抽油泵的一端通過管道連接抽油口，所述抽油泵 的另一端通過管道連接排油口，近所述排油口的管道上設有球閥。
進一步，所述箱體上設有油位報警系統，所述油位報警系統包括設置在所 述集油箱內的油位感應器和所述集油箱上的報警器，所述油位感應器與所述報 警器電連接，所述油位感應器感應到油位達到設定位置時所述報警器發出警報。
進一步，所述集油箱內設有加熱系統，所述格柵系統的下方設有殘?jiān)颉?/P>
進一步，所述箱體上設有電控系統，所述電控系統包括控制系統電路的控 制面板，所述電控系統用于控制刮油系統、微氣泡除油系統以及排油系統的開 關。
進一步，所述箱體上還設有檢修樓梯。
進一步，所述集油箱的上方設有透明觀察窗。
進一步，所述箱體上還設有與所述出水口位于同一側的通氣孔和排污口， 所述通氣孔位于所述出水口的上方，所述排污口位于所述出水口的下方。
本發明的有益效果為：本發明的可控管理的油水處理器通過在箱體內設置 格柵系統過濾掉油水中的固體殘?jiān)?通過設置微氣泡除油系統將油水分離，加 速油水分離速度，達到快速油水分離的效果;通過設置刮油系統將油刮入集油 箱，通過設置排油系統將將集油箱內的油脂外排至收油車或收油桶內進行轉運， 防止污染環境;通過電控系統控制系統的電路開關。本發明的可控管理的油水 處理器實用性強，油水分離效果好。由于本發明的可控管理的油水處理器在箱 體內完成油水的分離，分離后的油脂通過排油系統的抽油泵抽出，然后進行合 理處理，外界人員不能非法使用本發明的可控管理的油水處理器分離出的油脂。
