申請日2015.11.05

　　公開(公告)日2016.01.20

　　IPC分類號C02F11/12; C01F11/46

　　摘要

　　本發明公開了一種脫硫廢水污泥處理裝置，包括澄清器、污泥泵、漿液下料口和真空皮帶機;澄清器下端管道通過污泥泵連接至漿液下料口，所述漿液下料口連至真空皮帶機;脫硫吸收塔漿液通過石膏排出泵送至石膏旋流站，石膏旋流站的石膏漿液下料口連至真空皮帶機;所述漿液下料口位于石膏漿液下料口后端。本發明的有益效果是：底泥經真空皮帶脫水系統后生成副產物石膏，實現底泥再利用，解決了外排問題。能耗低，穩定性好。投資和運維成本低、無占地面積：與原有系統比較，取消了壓濾機設備及附屬系統，增加機械式均布裝置(無運轉電機)和污泥輸送管道變更，污泥輸送泵變更能耗基本不增加，投資成本低，維護簡單，同時占地面積小。

　　權利要求書

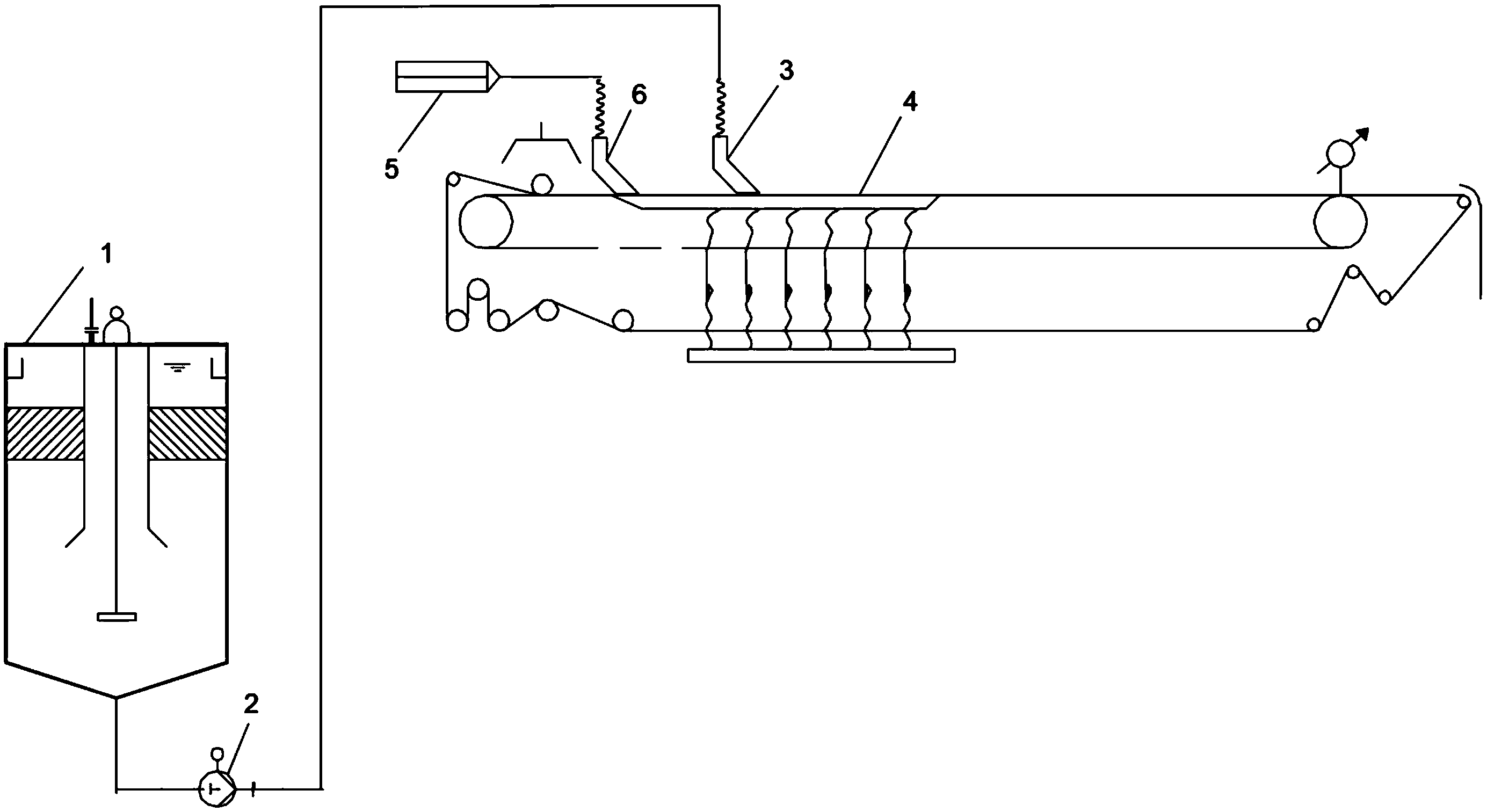

　　1.一種脫硫廢水污泥處理裝置，其特征在于：包括澄清器(1)、污泥泵(2)、漿液下料口(3)和真空皮帶機(4);澄清器(1)下端管道通過污泥泵(2)連接至漿液下料口(3)，所述漿液下料口(3)連至真空皮帶機(4);脫硫吸收塔漿液通過石膏排出泵送至石膏旋流站 (5)，石膏旋流站(5)的石膏漿液下料口(6)連至真空皮帶機(4);所述漿液下料口(3) 位于石膏漿液下料口(6)后端。

　　2.根據權利要求1所述的脫硫廢水污泥處理裝置，其特征在于：所述漿液下料口(3) 位于石膏漿液下料口(6)后端1～3米處。

　　說明書

　　一種脫硫廢水污泥處理裝置

　　技術領域

　　本發明屬于廢水污泥處理裝置，更具體地說，涉及一種脫硫廢水污泥處理裝置。

　　背景技術

　　目前，燃煤電廠的脫硫系統對廢水的處理過程：廢水經過中和、沉降、絮凝后進入澄清器，其中的絮凝物通過重力作用沉積在澄清器底部，濃縮成泥渣，由刮泥裝置清除。當泥渣積累到一定高度時，啟動污泥輸送泵，向壓濾機供料，進行污泥壓濾操作。壓濾后的泥餅由汽車外運處置，濾液則送回脫硫廢水貯存池繼續處理。該處理方式存在污泥外排的問題，相關處理費用較高，同時壓濾機的故障率對系統運行的穩定性造成影響。

　　發明內容

　　本發明的目的是克服現有技術的不足，提供一種結構合理，減少污染，降低能耗的脫硫廢水污泥處理裝置。

　　這種脫硫廢水污泥處理裝置，包括澄清器、污泥泵、漿液下料口和真空皮帶機;澄清器下端管道通過污泥泵連接至漿液下料口，所述漿液下料口連至真空皮帶機;脫硫吸收塔漿液通過石膏排出泵送至石膏旋流站，石膏旋流站的石膏漿液下料口連至真空皮帶機;所述漿液下料口位于石膏漿液下料口后端。

　　作為優選：所述漿液下料口位于石膏漿液下料口后端1～3米處。

　　本發明的有益效果是：

　　1、底泥再利用，解決外排問題：底泥經真空皮帶脫水系統后生成副產物石膏，實現底泥再利用，解決了外排問題。

　　2、能耗低，穩定性好：取消廢水壓濾機整套設備，降低了脫硫系統的能耗;同時因壓濾機的取消減少系統的設備故障率，提高脫硫系統的運行穩定性。

　　3、投資和運維成本低、無占地面積：與原有系統比較，取消了壓濾機設備及附屬系統，增加機械式均布裝置(無運轉電機)和污泥輸送管道變更，污泥輸送泵變更能耗基本不增加，投資成本低，維護簡單，同時占地面積小。
